L10 Program Optimization

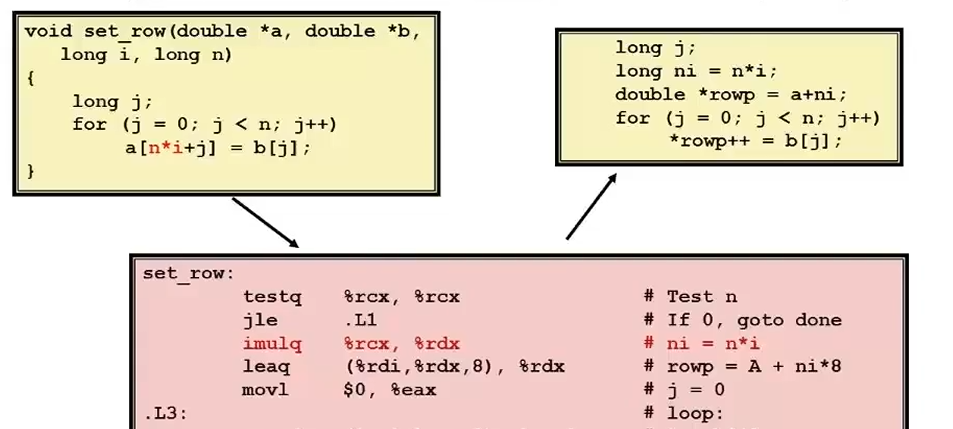

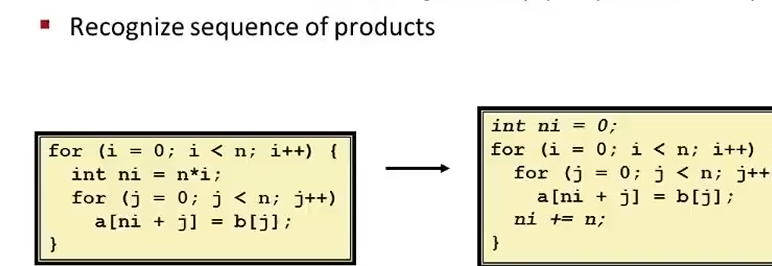

常见的优化，比如对于二维数组索引的优化：

在这里把在循环体中需要反复计算的n*i提出 变成一个确定的变量，从而提升运行效率，GCC编译器通常在开启了1级优化的时候这么做。

还有gcc还会通过位移或加法运算来进行一个常数的乘法或者除法：

比如在这里，就可以使用可预测性更好的加法来替代数乘运算。

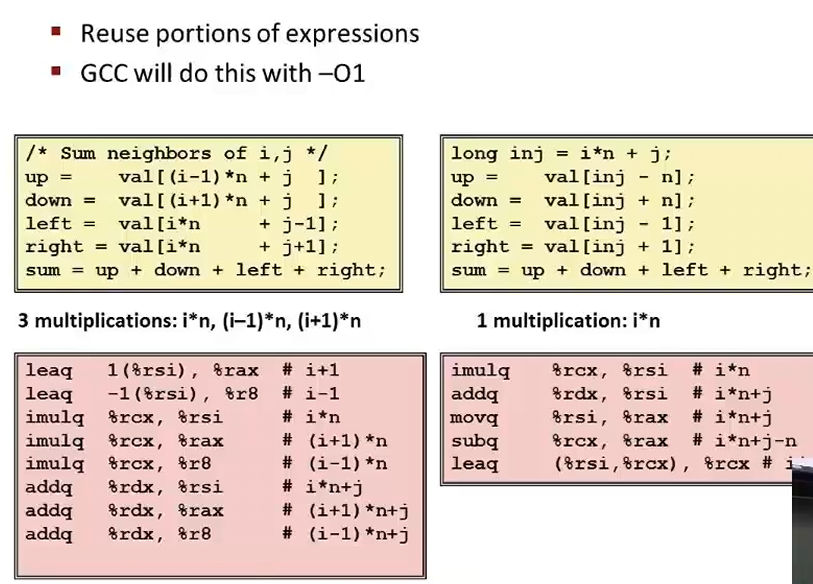

重复使用运算表达式也可以提升运行速度：

通过提取并复用计算过的表达式结果，用更廉价的加法/减法代替昂贵的乘法，从而大幅提升程序运行速度。

‍

但是有些时候，编译器无法进行优化：

1. 过程调用：

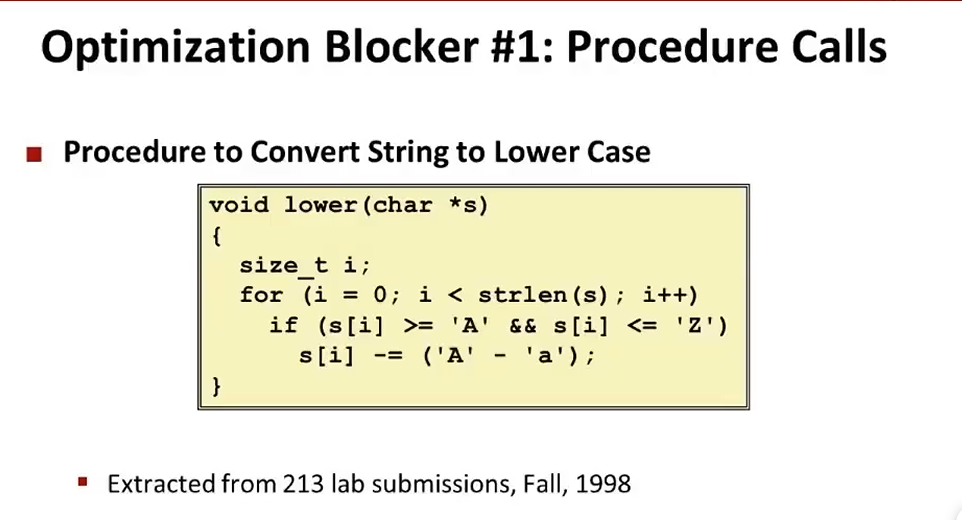

   这张图中调用了一个 strlen()，每次循环strlen必须要重新计算字符串长度，是将整个字符串从头到尾遍历一遍（直到碰到\0）那么这样，这个循环的时间复杂度就从N变成了 N^2

   同时，编译器是保守的，它无法确定，把strlen拿出来是安全的：

   • 副作用（Side Effects）的未知性​：​strlen​ 是一个外部函数（通常来自标准库）。编译器在单独编译这个文件时，不知道 ​strlen​ 的具体实现。它必须假设任何函数调用都可能产生副作用（例如修改全局变量、修改 ​s 指向的内容）。
   • 循环内部修改了内存​：在循环体中，​s[i] -= ('A' - 'a');​ 修改了字符串的内容。编译器无法确定：修改了 ​s​ 之后，再去调用 ​strlen(s) 会不会得到不同的结果？（实际上对于大小写转换长度不变，但编译器无法进行这种语义级别的推理，它只看指令）。
   • 无法进行“循环不变量外提”（Loop Invariant Code Motion） ：只有当编译器能100%确定一个表达式在循环中每次的结果都一样时，才能把它提到循环外。因为 ​s​ 在被修改，且 ​strlen 内部行为未知，编译器只能老老实实地每次迭代都调用一次。

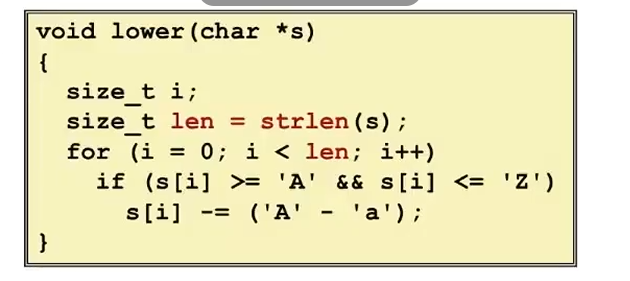

   可以这样改进：



   这样就只需要计算一次，而不是每轮循环都要调用函数

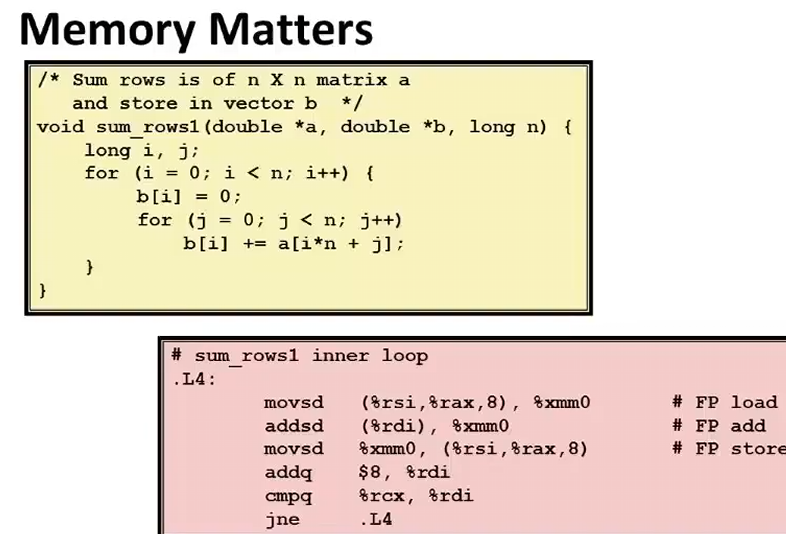

这里是直接在和内存进行交互，内存在和寄存器之间交换数据。因为C语言编译器会假设这一块内存区域存在别名。

1. 内存别名（Memory Aliasing）导致的优化阻碍

这是最核心的原因。请看 C 代码：

void sum_rows1(double *a, double *b, long n) { ... }

在这个函数签名里，​a​ 和 ​b​ 都是 ​double *​ 指针。编译器在编译这段代码时，无法证明 ​​a​​ 和 ​​b​​ 指向的是两块互不重叠的内存。（程序的不同部分，指向同一块内存区域被称作 别名）

编译器必须假设最坏的情况：假设 ​b​ 和 ​a​ 有重叠区域（例如，​b​ 指向 ​a​ 内部的某个位置）。
如果是这样，当内层循环读取 ​a[i*n + j]​ 时，这个操作可能会​意外地修改 ​​b[i]​ ​ 的值。

因此，在每次循环迭代中，编译器不敢将 ​b[i]​ 缓存在寄存器中一直累加，因为它无法保证在读取 ​a​ 的下一个元素时，​b[i] 有没有被意外改变。为了保证 C 语言语义的绝对正确性，编译器只能每一次迭代都乖乖地：

• 从内存读取当前的 ​b[i]​ （​addsd (%rdi), %xmm0）
• 计算完毕后，马上写回内存（​movsd %xmm0, (%rdi)）

2. 指针运算的代价
你可以看到，循环里的 ​%rdi​ 实际上是 ​&b[i]​ 的地址。每次循环都在做指针加法（​addq $8, %rdi​），并在下一次迭代时通过这个地址去访问内存。而 ​%rsi​ 和 ​%rax​ 组合起来用于访问矩阵 ​a。

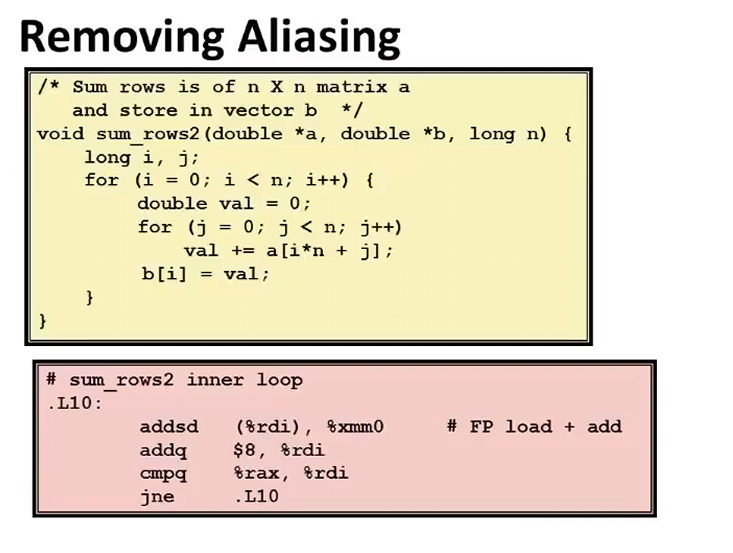

优化：

可以通过引入局部变量，但是受限于内存读写，这并不会明显加快运行速度

‍

除此之外 数据结构层面的也可以提升程序运行效率：

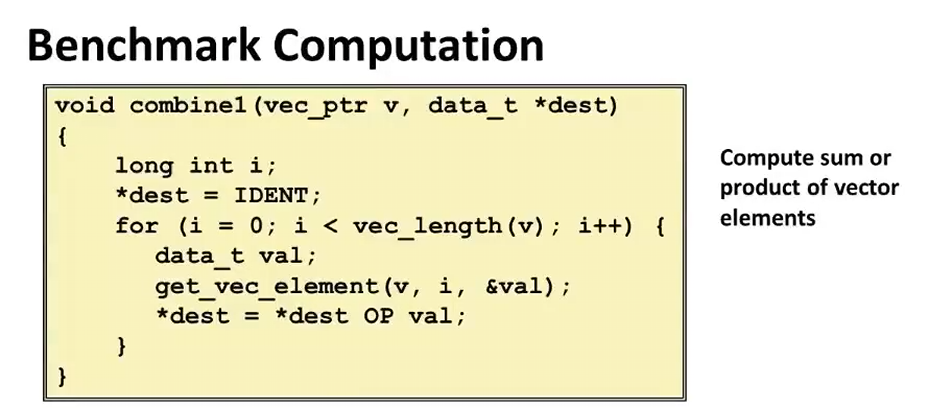

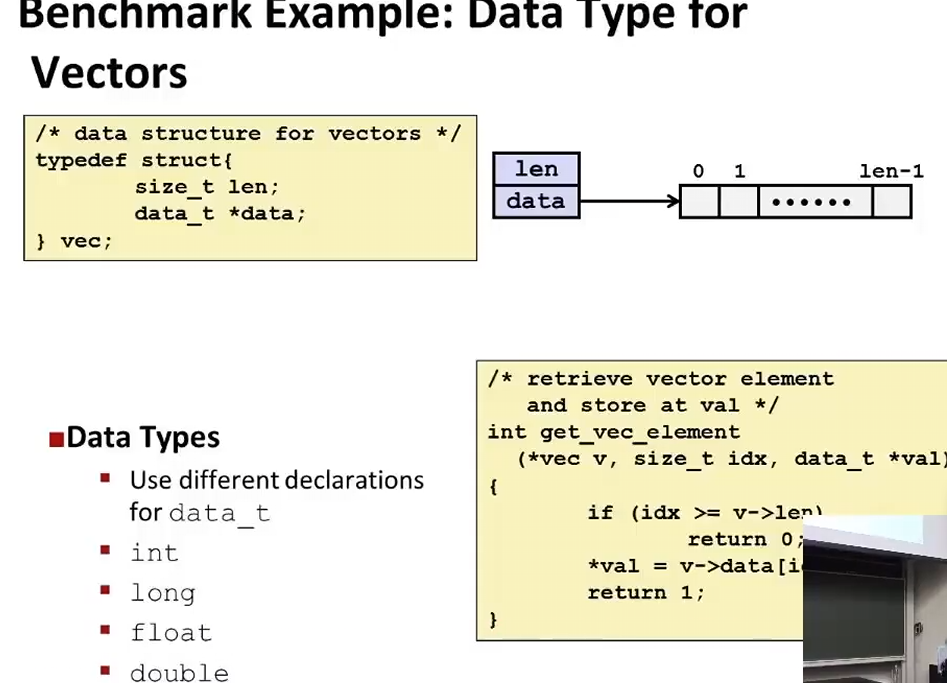

在这个例子中，构造了抽象数据类型，结构体的数据类型可自行定义。在基准测试中，会将 ​data_t​ 替换为 ​int​、​long​、​float​、​double 等不同数据类型，以此观察不同类型对性能的影响。

get_vec_element的作用 从向量中按索引读取数据。注意其中的边界检查（​if (idx >= v->len)）

‍

‍

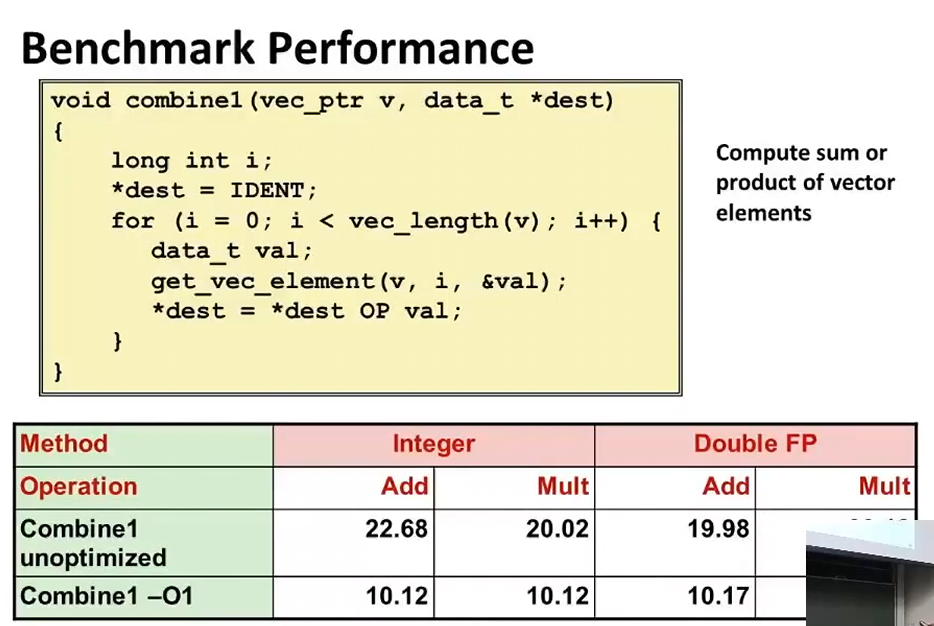

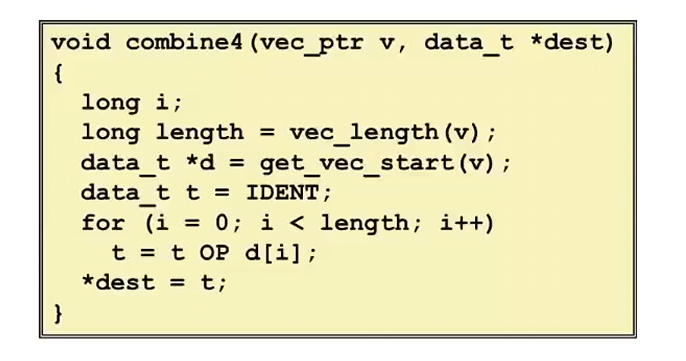

以下是最基础的优化：

1. 把计算长度的函数调用挪出了循环体
2. 取消在每一轮循环中检查边界
3. 局部变量中就计算好需要的数据

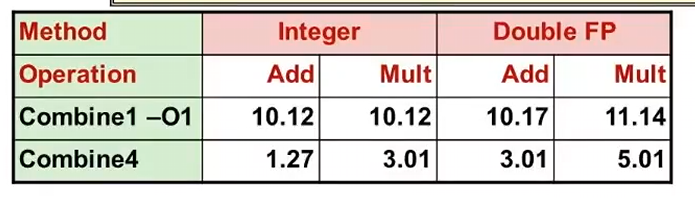

那么这些数字是哪里来的呢？是否真的到达了优化极限？在此之前得先知道一下现代CPU的结构：

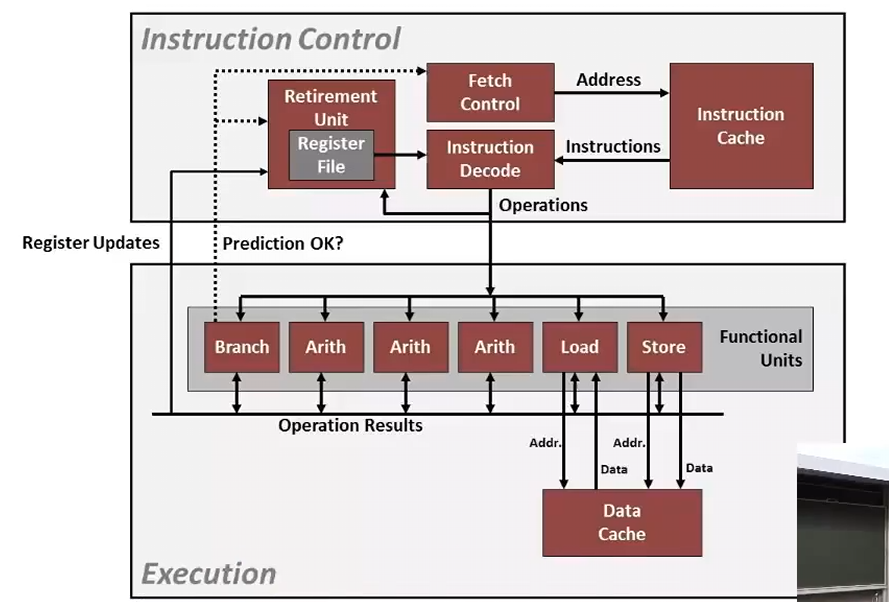

CPU会乱序执行，具备并发能力。等待被执行的指令会被先存储在CPU Cahce中，随后和缓存把指令送到 译码器 ，译码器会把指令拆分为低级操作，并且确定这些操作之间的依赖关系，确定这些操作之间的依赖关系。CPU还有一些运算单元，可以进行浮点数运算等操作。从内存中读取数据、写入数据到内存。一切操作都基于缓存——总的来说，就是会把程序中的拆分进行重组，使得这些单元尽可能的保持繁忙。一个时钟周期可以执行多条指令。

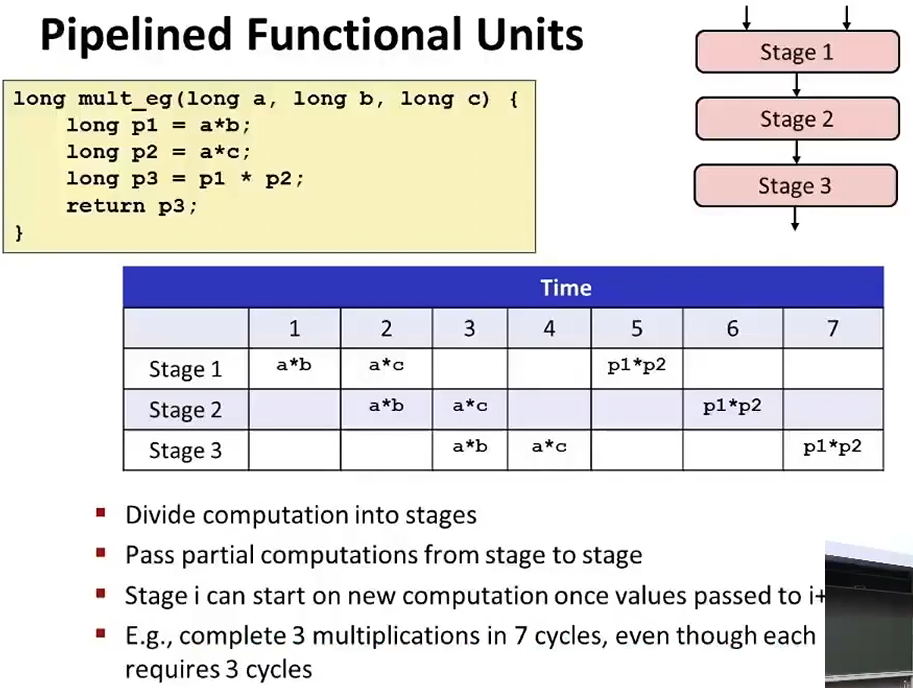

其中，功能单元使用了Pipeline(流水线技术)，其基本思想就是将计算分解为一系列不同的阶段

如果不采用流水线，做一次64位乘法需要耗费 3个时钟周期。那么按顺序执行这3个乘法，就需要 3 × 3 = 9个周期。

在这张图中，当 ​Stage 1​ 在周期3和周期4处于空闲（空白） 状态时，如果这是一个现代CPU，乱序执行（Out-of-Order Execution） 机制就会介入！
CPU会向后看（扫描后面的指令），如果发现还有其他完全无关的乘法（比如 ​x*y​），就会把 ​x*y​ 塞进周期3的 ​Stage 1 里。这样，空白就被填补了，流水线利用率大幅提升。只用了七个周期就完成了这些操作。

‍

课程在这里还介绍了Haswell架构的特点？

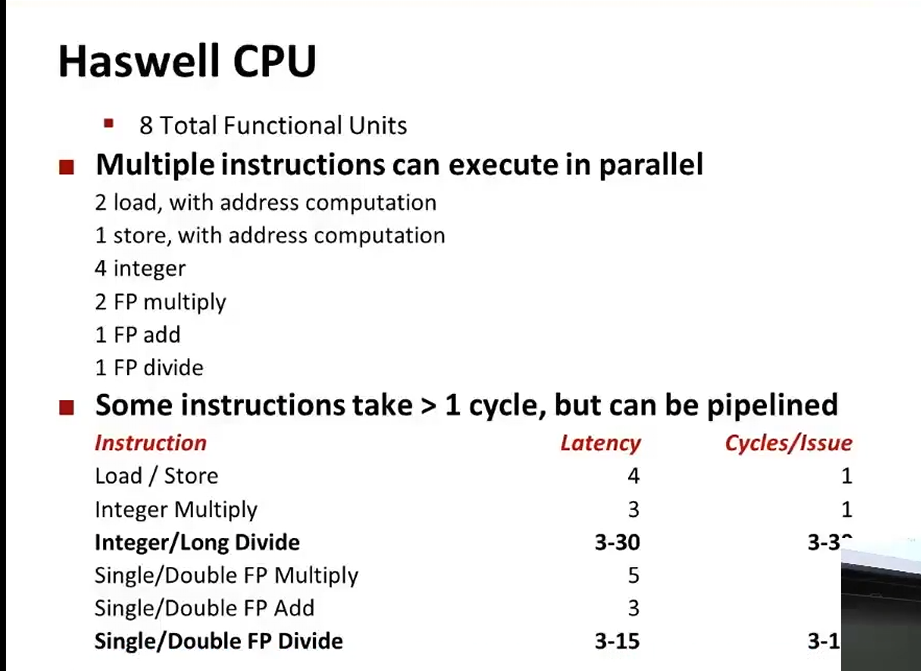

这张幻灯片是计算机体系结构课程（如CS:APP）中的经典内容，它以前几页的“流水线”和“乱序执行”理论为基础，展示了真实的Intel Haswell架构CPU（2013年发布，第四代酷睿）的具体硬件参数。

这张图的核心目的是告诉你：现代CPU如何通过大量的硬件资源来并行处理指令，以及为什么有些指令会成为性能杀手。

我们来逐层拆解这张图的含义：

Haswell

1. 硬件家底：8个总功能单元（端口）

• 8 Total Functional Units：Haswell CPU拥有8个执行端口（Port 0 到 Port 7），意味着它在硬件层面上最多可以同时执行8个互不干扰的微操作（uop） 。这被称为超标量（Superscalar） 架构。

• Multiple instructions can execute in parallel（多条指令可并行执行）：CPU内部把这些端口分配给了不同类型的运算：

  • 2 Load（2个加载单元）：专门负责从内存/缓存读取数据（顺便计算地址）。这暗示内存读取往往是瓶颈（因为读数据是最高频的操作，所以配了2个）。
  • 1 Store（1个存储单元）：专门负责往内存/缓存写数据。读多写少，配1个够用。
  • 4 Integer（4个整数运算单元）：负责加减乘除、位运算等。
  • 2 FP multiply（2个浮点乘法单元）。
  • 1 FP add（1个浮点加法单元）。
  • 1 FP divide（1个浮点除法单元）。

这意味着： 只要指令没有数据依赖（比如你之前看到的 ​p3 = p1 * p2 就必须等前两步），CPU可以在一瞬间把2个浮点乘法和1个浮点加法同时塞进这三个单元里并行计算。

2. 核心概念：延迟（Latency） vs. 发射周期（Cycles/Issue）

这是这张幻灯片最重要的部分，它区分了“执行一次要多久”和“多久能开始下一次”。

• Latency（延迟） ：指令从开始执行到算出最终结果所需的总周期数。
• Cycles/Issue（发射周期 / 倒数吞吐量） ：连续发射两条相同指令所需的间隔周期。​1 / 发射周期 就等于该单元的吞吐量。

看表格里的关键数据：

• Integer Multiply（整数乘法） ：延迟3，发射周期1。
  意味着：一次乘法需要3个周期才能算完（延迟），但由于它是全流水线的，你每个周期都能启动一次新的乘法（发射周期1）。这完美对应了你上一张PPT的流水线概念！
• Load / Store（加载/存储） ：延迟4，发射周期1。
  这代表的是命中L1缓存时的延迟。如果发生缓存未命中（Cache Miss），延迟会飙升到几百个周期。
• FP Multiply（浮点乘法） ：延迟5，发射周期1。
  这就是之前提到的，为什么浮点乘法比整数乘法开销更大（延迟5对3）。但如果是向量化（SIMD），一次能处理多个数据，整体吞吐量依然极高。

3. 特殊的“异类”：除法（Divide）

表格里的 Integer/Long Divide 和 Single/Double FP Divide 暴露了CPU的软肋。

• 延迟高达 3-30 或 3-15 个周期。
• 更可怕的是，发射周期也是 3-30 或 3-15。

这意味着除法器没有完全流水线化。它不像乘法那样“每周期都能塞进去一个”，而是“每3到30个周期才能开始下一个”。由于除法极其复杂，它会在很长一段时间内霸占那个功能单元。如果在代码里循环做除法，整个流水线都会被它拖垮，后续指令全部堵死。这就是为什么编译器极度偏爱用“位移”或“乘法”来替代“除以常数”。

4. 串联你学过的所有知识

这张图完美闭环了你之前所有的疑问：

1. 结合“流水线（Pipeline）” ：表中发射周期为1的指令，就是完美的流水线实现。延迟3-5就是流水线分为了3-5个阶段。
2. 结合“乱序执行（Out-of-Order Execution）” ：Haswell拥有这么多功能单元，凭什么能填满？靠乱序执行。假设遇到了一条延迟30的整数除法，乱序引擎会让它去慢慢除，同时立刻从后面的指令流里抽出2个加载、4个整数加法和2个浮点乘法，塞满其他7个空闲端口。这是硬件用庞大的寄存器重命名和保留站换来的。
3. 结合“内存至关重要（Memory Matters）” ：你看Load/Store占了3个端口（总共8个），它们执行频繁且延迟高（4）。之前代码里 ​b[i] += a[i*n+j] 反复读写内存，实际上就是在疯狂抢占这3个Load/Store端口，导致其他整数/浮点运算单元在“挨饿”。
4. 结合“编译器优化” ：之前的幻灯片里，GCC把乘法改成加法（强度削减）、提取公共子表达式，本质上就是为了减少运算次数，或者说把这些运算替换成“延迟更低、占用单元更少”的指令（比如加法和lea），让这8个功能单元不至于因为某几个长指令而闲置。

总结：
这张幻灯片是硬件设计者的“底牌”。它告诉软件开发者：“我给了你8个通道、多套并行单元，但我也有软肋（除法、内存加载）。”作为程序员，你的优化目标就是让代码尽可能填满这些单元（减少依赖），避开软肋（少用除法，提升缓存命中率） 。

‍

‍

Unrolling

‍

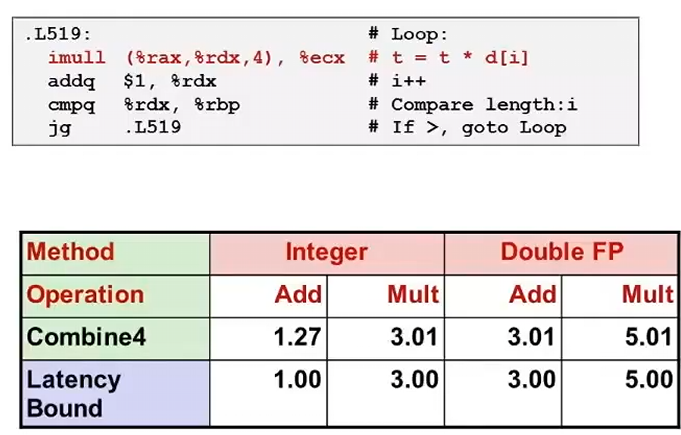

对于这种延迟限制，或许能够使用循环展开(Loop Unrolling)的思路进行优化：核心思想就是，用空间换时间

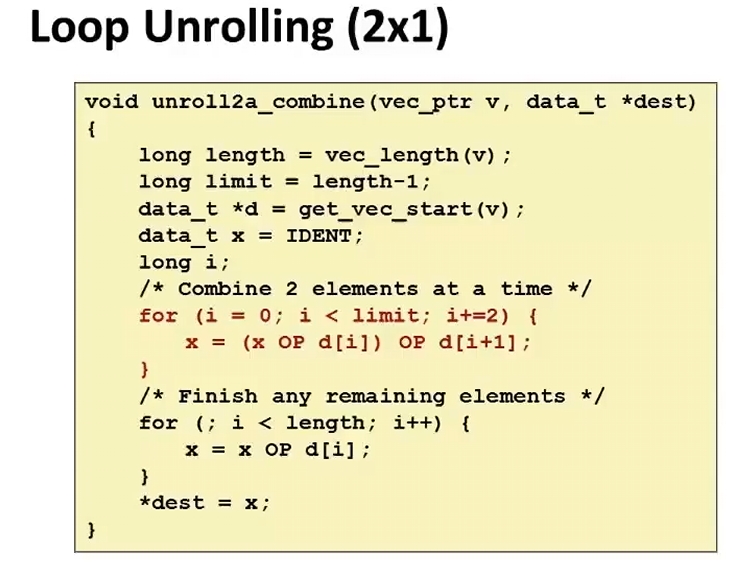

在这段代码中，标题的(2×1)指的是每次循环迭代处理两个元素，但是只使用一个累加变量

结合你前面学的“Haswell CPU”和“流水线”，这张幻灯片里的循环展开（Loop Unrolling） 其实是为了填补硬件流水线的空缺，并减少“不干正事”的指令开销。

一句话概括循环展开的核心思想：牺牲程序的代码体积（空间），换取程序的执行速度（时间）。

我们结合图片中的代码 ​2x1 来详细剖析这个思想。

1. 什么是“2×1”？

• 2×1 的意思是：每次循环迭代处理2个元素（​d[i]​ 和 ​d[i+1]​），但只使用1个累加变量（​x）。
• 相对应的有 ​2x2（每次处理2个，使用2个独立累加器），那个能更好地并行，后面会讲。

2. 为什么要进行循环展开？（动机）

在没有展开的普通循环中，每次处理一个元素，汇编代码大概是这样：

.Loop:
    addq (%rdi), %rax  ; 真正干活的指令 (计算)
    addq $8, %rdi      ; i++
    cmpq %rsi, %rdi    ; i < limit?
    jne .Loop          ; 跳转

你可以看到， “真正干活”的指令只有1条，但为了维持循环，需要3条指令（i++、比较、跳转）来控制流程。 这就占用了Haswell CPU宝贵的执行端口和前端带宽。而且，末尾的 ​jne 跳转会打断流水线（虽然分支预测能缓解）。

循环展开的优化思想体现在三个方面：

1. 减少循环控制开销：原本循环N次要执行N次 ​i++、比较和跳转，现在循环N/2次，控制指令直接减半。
2. 增加指令级并行（ILP） ：展开后，循环体变大了，里面包含了两次独立的内存加载（​d[i]​ 和 ​d[i+1]）。回顾上一张Haswell的图，CPU有2个Load端口，现在它可以一次性把这两个加载指令都发射出去，实现并行读取，隐藏内存延迟。
3. 给乱序执行提供更大的调度窗口：CPU后端能一次性看到更多不相关的指令，便于填满那8个功能单元。

3. 代码结构解剖（图片里的细节）

图片代码非常严谨地处理了展开带来的问题：

• limit = length - 1;​：因为每次步进2（​i+=2），如果数组长度是奇数，直接跑到最后会越界访问。所以主循环只跑到倒数第二个元素。
• 第一个 ​for​ 循环：每次 ​i+=2​，一次处理俩（​d[i]​ 和 ​d[i+1]）。
• 第二个 ​for​ 循环（收尾）：​for (; i < length; i++)​。专门处理如果 ​length 是奇数时，最后剩下的那个元素。
• *dest = x;：最后把累加结果写回内存。

4. ⚠️ 进阶视角：这段代码隐藏的“性能陷阱”

虽然这张图是讲循环展开，但图中的代码 ​x = (x OP d[i]) OP d[i+1];​ 暴露出一个重大瓶颈——真数据依赖（Data Dependency） 。

因为 ​x​ 在第一次运算后，第二次运算还要用到 ​x​。如果 ​OP​ 是浮点乘法或加法，由于浮点数不满足结合律，编译器不敢把它拆成 ​(x OP d[i])​ 和 ​(x OP d[i+1])​ 同时算。这意味着，即使你循环展开减少了控制指令，真正的计算依然是一条极长的串行链：必须等第一步算完，第二步才能算。

真正的终极优化（2×2 展开）：
为了打破这个依赖，程序员会使用两个累加器：

data_t x0 = IDENT;
data_t x1 = IDENT;
for (i = 0; i < limit; i+=2) {
    x0 = x0 OP d[i];
    x1 = x1 OP d[i+1];
}
x = x0 OP x1; // 最后合并

这样，两条计算链完全独立，Haswell CPU的“2个浮点乘法单元”就能同时满负荷运转，性能直接翻倍。

5. 串联你之前的所有知识

• 流水线（Pipeline） ：展开减少了跳转指令，让流水线不会因为频繁跳转而频繁被冲刷。
• 乱序执行（OoO） ：展开后的独立指令，是乱序执行引擎最好的“弹药”。
• Haswell CPU：展开就是为了把数据喂给Haswell那8个功能单元（特别是2个加载端口和2个浮点运算端口）。
• 编译器优化/内存别名：如果你没用 ​restrict​，编译器可能不敢自动帮你展开或优化（担心 ​d​ 和 ​dest​ 内存重叠），所以需要像图中这样手动展开。

总结：循环展开是“空间换时间”的经典体现。它减少了相对开销，增加了并行机会。但这要求程序员理解硬件的流水线（Haswell图）和数据依赖（串行链）的本质，否则展开也不一定能提速。

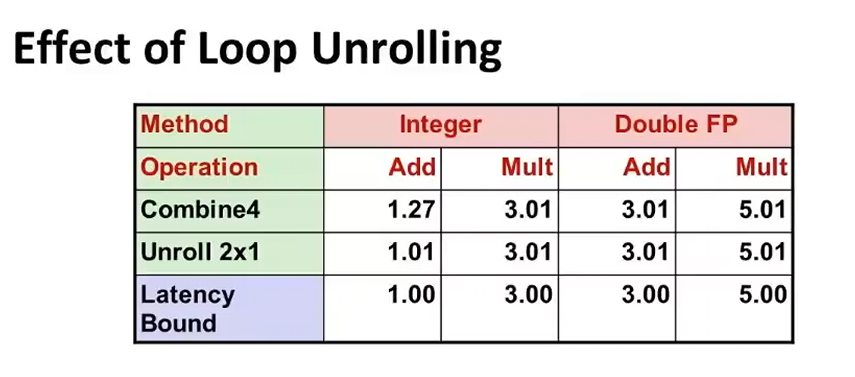

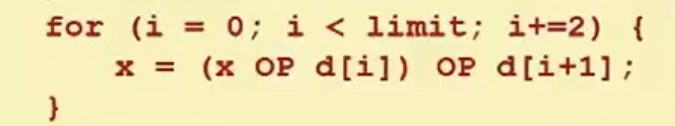

这里做了一个小的更改打破了这个限制：

before

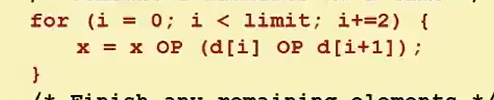

after

这张图片是对上一张幻灯片的一个极其关键的补充和纠正。

上一张图（​x = (x OP d[i]) OP d[i+1]​）虽然做了循环展开，减少了一些循环控制开销，但它留下了极大的性能隐患——关键路径（Critical Path）太长。

而你图片中的这段代码：​x = x OP (d[i] OP d[i+1]);​，之所以能提升运行效率，核心原因是打破了串行的数据依赖链，大幅缩短了循环的关键路径。

我们一步步用Haswell架构（结合你之前的PPT）来推理：

1. 对比分析：两种结合方式的本质区别

假设 ​OP 是浮点加法（延迟为 3 个周期，参考之前 Haswell 表格）。

• 上一张图的写法： ​ ​(x OP d[i]) OP d[i+1]​

  • 第一步：计算 ​x + d[i]​。这必须等待上一轮循环的 ​​x​​ 算完。
  • 第二步：计算 ​(x+d[i]) + d[i+1]​。这必须等待第一步算完。
  • 关键路径（每次循环的耗时） ：​3周期 + 3周期 = 6个周期​。即便 ​d[i]​ 和 ​d[i+1]​ 已经就绪，CPU也只能傻等前一步的结果。这叫做串行依赖（Serial Dependency） 。

• 当前图片的写法： ​​x OP (d[i] OP d[i+1])​

  • 第一步：计算 ​d[i] + d[i+1]​。这个计算完全不依赖上一轮的 ​​x​！
  • 第二步：计算 ​x + (d[i]+d[i+1])​。这里只依赖上一轮的 ​x。
  • 关键路径（每次循环的耗时） ：​3周期。
  • 因为第一步计算 ​d[i]+d[i+1]​ 可以和前一轮 ​x​ 的计算并行进行（由乱序执行引擎调度到不同的功能单元），所以每次循环更新 ​x​ 的延迟只需要 3 个周期。循环性能理论上直接翻倍！

2. 结合 Haswell CPU（硬件层面的解释）

回顾一下 Haswell 有 2个 FP add（浮点加法）单元。

• 在旧代码 ​(x + d[i]) + d[i+1] 中，因为存在严格的前后依赖，这两次加法只能排队使用其中一个FP加法单元，另一个完全闲置。

• 在新代码 ​x + (d[i] + d[i+1]) 中：

  • 乱序执行引擎可以同时发射 ​d[i] + d[i+1]​ （用掉一个FP加法单元）和上一轮的 ​x + (上一轮的临时结果)（用掉另一个FP加法单元）。
  • 完美契合了硬件的并行能力。

3. ⚠️ 为什么编译器不自动帮我们这么改？（极其重要）

这是一个经典的面试题考点：因为浮点数不满足结合律（Associativity）。
在数学上，​(x + a) + b​ 不一定完全等于 ​x + (a + b)​（因为浮点数精度截断的问题）。
编译器非常保守，它绝对不敢在未开启 ​-ffast-math​ 等激进优化选项时，擅自改变浮点数的运算顺序。
因此，这段代码是程序员手动进行了数学层面的重构（Reassociation，重结合） ，明确告诉编译器：“我接受精度可能发生微小变化的风险，请帮我按这个顺序算，我要换取性能。”

4. 优化思想总结

这个代码案例完美展现了高性能编程的核心思想：增加指令级并行（ILP）。
不仅仅要展开循环减少跳转，更要找出算法中可以被提取出来的、互不依赖的计算（比如 ​d[i] OP d[i+1]​），把它们从关键路径（更新 ​x 的路径）中剥离出来。

这也印证了你最开始学的“Reuse portions of expressions”和“Memory Matters”的终极奥义——我们要让CPU的每一个运算单元都忙碌起来，且不让任何一条指令饿着等数据。

‍

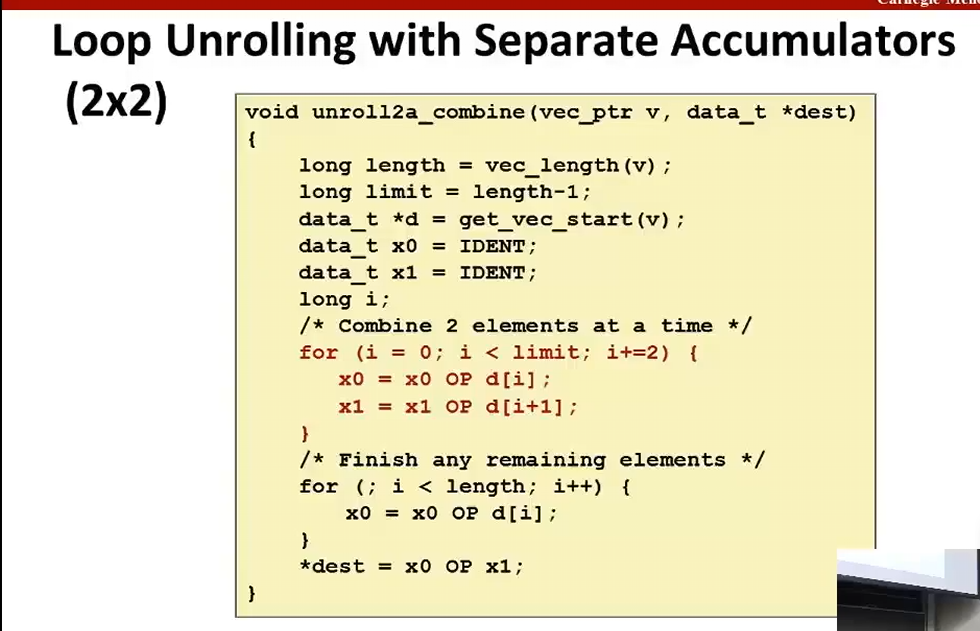

2×2 Unrolling

这段代码展示的是2×2 的循环展开思路

1. 什么是“2×2”？

• 第一个2​：每次循环处理 ​2个数组元素​（​d[i]​ 和 ​d[i+1]​），由 ​i+=2 可以看出。
• 第二个2​：使用了 ​2个独立的累加变量​（​x0​ 和 ​x1​），而不是像之前那样只用一个 ​x。
• 最后把两个独立累加器的结果合并：​*dest = x0 OP x1;。

2. 为什么它能极大地提升效率？（打破依赖链）

我们来回顾一下上一张图（2×1）的痛点：它虽然缩短了关键路径，但最终还是要更新同一个 ​x​。
无论是 ​(x OP d[i]) OP d[i+1]​ 还是 ​x OP (d[i] OP d[i+1])​，​每次循环都必须等待上一轮的 ​​x​​ 算完。这条串行的依赖链依然存在，成为了性能瓶颈。

而在“2×2”独立累加器版本中，​依赖链被彻底斩断了：

• 计算 ​x0 = x0 OP d[i]​ 时，它完全不用等 ​x1 的计算结果。
• 计算 ​x1 = x1 OP d[i+1]​ 时，它也完全不用等 ​x0 的计算结果。

这就形成了​两条完全独立的关键路径（Critical Path） 。

3. 完美契合 Haswell CPU 的硬件结构（结合你之前的图）

这就要连着你之前看过的“Haswell CPU”那张图了。还记得吗？Haswell拥有 2个 FP add（浮点加法）单元 和 ​2个 FP multiply（浮点乘法）单元。

• 过去（单累加器） ：因为前后依赖，两次计算只能排队。同一个时刻，Haswell只能空着一半的浮点运算单元。这就叫“受限于延迟（Latency Bound）”。
• 现在（独立累加器） ​：乱序执行引擎看到 ​x0 = x0 + ...​ 和 ​x1 = x1 + ...​ 毫无关联，它可以​同时将这两条指令发射到Haswell的两个浮点加法单元上并行执行。此时，程序的瓶颈从“指令延迟”变成了“硬件吞吐量（Throughput）”。这也是程序员最期望看到的“指令级并行（ILP）”。

4. 致命细节：为什么编译器不帮我自动做？

这是这个系列课程极其重要的一个考点：
因为浮点数的加法不满足结合律（Associativity）。
在数学上，​(x0 + d[i]) + (x1 + d[i+1])​ 的浮点数精度舍入结果，绝对不等于 ​(((x0 + d[i]) + x1) + d[i+1])​。
IEEE 754标准要求严格遵守运算顺序。因此，除非你在编译时加上 ​-ffast-math​（告诉编译器“我放弃严格的浮点标准，给我疯狂提速”），否则编译器绝对不敢擅自把 ​x​ 拆成 ​x0​ 和 ​x1​。
所以，这个优化必须由​程序员手动写出来，这是在和编译器“抢活干”。

5. 代码结构解析

• limit = length - 1;​：防止越界（当 ​length​ 为奇数时，主循环走完 ​i 停在倒数第二个元素）。
• 主循环：每次步进2，疯狂并行计算。
• 收尾循环：处理剩下那个倒霉的、没配对的元素（如果长度为奇数）。
• 合并：​*dest = x0 OP x1; 将两条并行链的结果汇总。

6. 优化金字塔总结（你走过的路）

1. 朴素循环：每次循环1个元素，代码短，但受限于延迟和循环开销。
2. 2×1 循环展开：减少循环控制指令，但依然受限于单累加器的串行依赖。
3. 2×1 重结合（数学变换） ：缩短了单次迭代的关键路径，但最终合并仍需等待。
4. 2×2 独立累加器​：打破依赖链，实现并行计算，完全榨干 CPU 的多个功能单元，达到吞吐量上限。

结合最开始教的“复用表达式”，你会发现，所谓的高级优化，本质上就是​看穿程序的数学依赖，重组代码结构，把无法并行的串行任务，巧妙地拆解成能塞进硬件并行通道的独立任务。

‍

AVX2

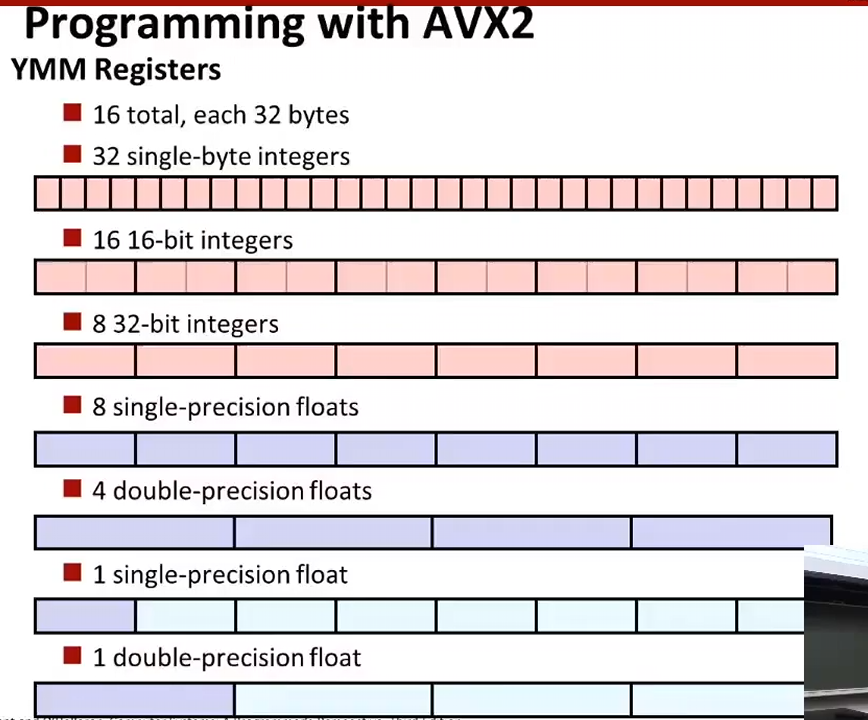

如果不使用循环展开，还能怎么做呢？Haswell CPU引入了新的指令集叫做 AVX2(Advanced Vector Extensions 2)，专门用于SIMD(单指令多数据，Single Instruction Multiple Data)运算。其中YMM寄存器是SIMD的物理载体：

图里写明：共16个，每个 32 bytes（256位） 。（注：在x86家族中，XMM是128位，YMM是256位，ZMM是512位）。

核心思想：以前做加法，​addq %rax, %rbx​ 只能让两个64位的数相加。而现在，你可以用一条 ​vaddps​ 指令，让8个单精度浮点数在同一个周期内同时相加。

为什么能变快呢？

之前讲2×2独立累加器时，我们手动写了 ​x0​ 和 ​x1​ 两个独立变量，把两次计算塞给Haswell的2个浮点加法单元并行做。这是​指令级并行（ILP） 。

现在有了AVX2，如果我们把数组 ​d​ 里的8个单精度浮点数​打包塞进一个YMM寄存器​，我们只需要写​1条汇编指令，就能同时算出8个数的加法。

如果你的代码是 2×2 展开（2个累加器）+ AVX2（每个寄存器装8个数），你的程序吞吐量将直接提升 2 × 8 = 16倍！

‍

AVX2 虽然强大，但编译器依然不敢自动将你的标量代码变成AVX2向量代码。因为浮点数不满足结合律，编译器无法确定把8个加法同时相加是否符合你的浮点精度要求。除非你手动使用Intrinsics（内联函数，如 ​ ​_mm256_add_ps​​ ） ，或者使用 ​-ffast-math 强行让编译器“放飞自我”。

‍

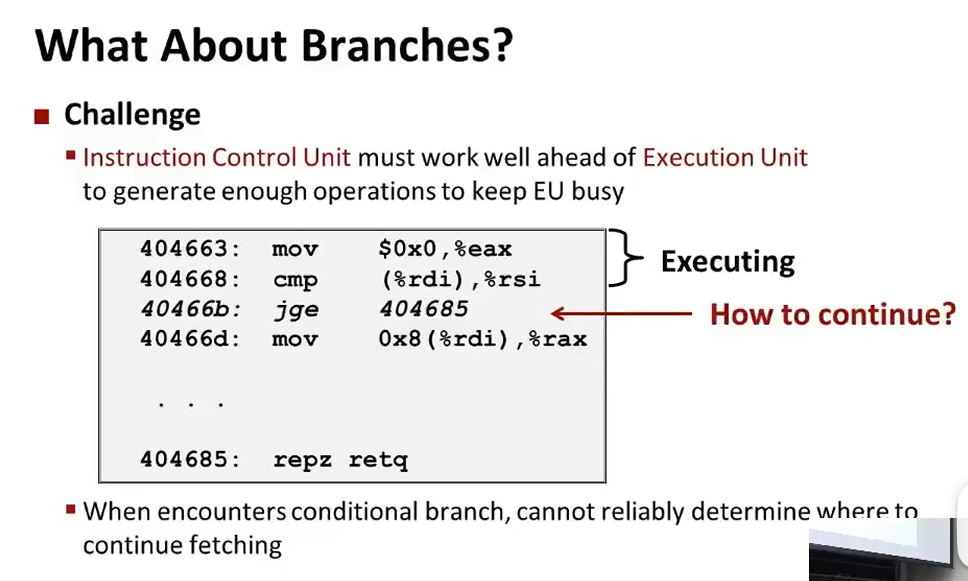

在现代流水线和乱序执行的CPU中，前端取指（Fetch）的速度必须跟上后端执行（Execution）的速度。但是，一旦遇到条件跳转，CPU就不知道下一步该去哪里取指了。这里的解决方案是分支预测。

1. 矛盾所在：前端与后端的脱节

• Instruction Control Unit（指令控制单元/前端） ：负责从内存中取指令、译码，然后源源不断地喂给后端的执行单元（Execution Unit, EU，包含你之前看到的Haswell的8个功能单元）。
• 挑战（Challenge） ​：为了让Haswell那8个功能单元不闲着（Keep EU busy），前端必须提前取来几十条指令，供乱序执行引擎调度。
• 但是，看看中间那段汇编代码。当执行到 ​jge 404685​（条件跳转：如果大于等于则跳转）时，前面的 ​​cmp​​ 指令还在执行单元里算着呢，结果还没出来！
• 此时，前端就卡住了：下一条指令是去 ​404685​ 呢，还是顺着往下走 ​40466d​ 呢？这就是图中标注的 ​ "How to continue?" 。
• 正如幻灯片底部所写：当遇到条件分支时，无法可靠地确定在哪里继续取指。

2. 遇到问题，硬件怎么解决？—— 分支预测登场

如果CPU不做出任何处理，就干等着 ​cmp​ 算出结果，那流水线就会产生巨大的“气泡”，之前的优化全部白费。
因此，硬件设计师引入了​分支预测（Branch Prediction） ：

• CPU内部有一个专门的分支预测器（Branch Predictor），它根据历史执行记录（比如这个循环之前跳转过99次）， “猜” 这一次会不会跳转，跳到哪里。
• 有了猜测结果，前端就可以​继续狂飙取指，后端的乱序引擎也能继续满负荷工作。

3. 猜错怎么办？—— 流水线冲刷（Pipeline Flush）

猜对了，性能起飞。
猜错了（比如循环最后一次退出时），CPU必须撤销（Rollback） 猜测路径上执行的所有工作，清空流水线，从正确的地址重新开始取指。这个代价极其昂贵，通常要浪费十几个到几十个时钟周期（相当于损失几百条指令的执行时间）。

4. 结合你之前学过的知识，串联起来！

• 乱序执行：没有分支预测，乱序执行就是个瘸子。指令窗口再大，遇到分支就卡住了，根本乱序不起来。
• Haswell CPU：Haswell在分支预测上投入了巨大的晶体管，有着极高的预测准确率（通常在95%以上），这也是它能塞进那么多执行单元的前提。
• 循环展开（Loop Unrolling）为什么有效​：现在你再回头看循环展开！原来循环100次，要执行100次 ​cmp​ 和 ​jge（100次分支预测）。展开2次后，循环变成了50次，分支指令直接减半！这极大地减轻了分支预测器的压力，也减少了预测失败的几率。
• AVX2 向量化：AVX2也是同理，一次处理8个数据，处理1000个数据的循环从1000次变成125次，分支预测带来的控制开销被压缩到了极致。
