L17 Virtual Memory: Concepts

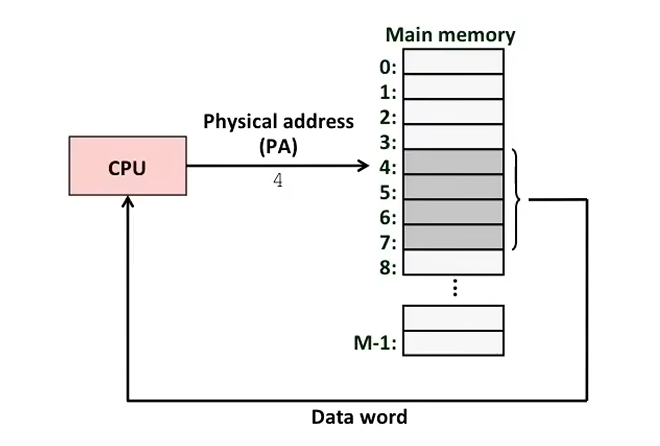

如图所示的内存读取方式：CPU直接向主存中读取数据。这通常适用于一些单片机，而非当前主流的服务器/计算机使用的"虚拟化内存"架构。

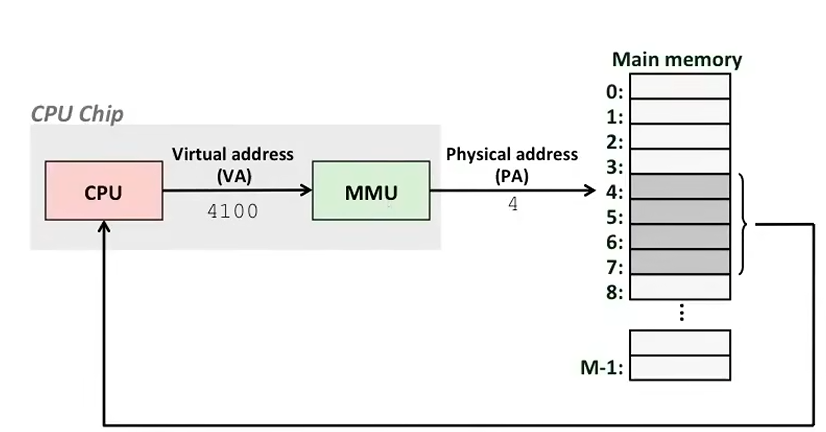

在这套“虚拟内存”中，我们使用一个虚拟地址对MMU（内存管理单元）进行访问，MMU会完成从虚拟地址到真实物理地址的映射。

‍

‍

为什么要使用虚拟内存呢？虚拟内存可以帮助我们更高效的使用主存，方便内存管理，以及隔离进程之间的内存。

‍

‍

虚拟内存，如果站在某种视角上来看，可以视作是磁盘的缓存——之前提到过，DRAM的速度远大于HDD/SSD存储，但是存储大小现在仍然在比较小的量级。因此可以视作缓存。

虚拟内存和物理内存之间，以“页”（page）为为单位进行数据传输。通常，一页的大小是4096Bytes，也就是4KB.

其中，物理页和虚拟页应该形成一一对应的关系。虚拟页分成了三种状态：

• Unallocated（未分配） ：

  • 这个虚拟页还没有被程序使用（比如你还没 ​malloc 这块内存）。
  • 它在磁盘上不占用实际空间，在物理内存里也没有对应的页。

• Cached（已缓存） ：

  • 这个虚拟页的数据​已经加载到了物理内存（DRAM）中。
  • 图中画了箭头，从左侧的“Cached”指向右侧的物理页（PP 0, PP 1…）。
  • 此时，CPU 访问这个虚拟地址，MMU 直接把它翻译成对应的物理地址，​速度极快。

• Uncached（未缓存） ：

  • 这个虚拟页的数据​还在磁盘上，还没有被加载到物理内存中。
  • 图中它没有指向任何物理页。
  • 此时，如果 CPU 访问这个虚拟地址，就会触发一个​缺页异常（Page Fault） 。内核会暂停程序，去磁盘把这一页数据加载到物理内存（找一个空闲的 PP），然后更新页表，最后让程序继续执行。

‍

虚拟内存和物理内存的映射关系是依靠PT（page table）来建立的

本质是一个由内核维护的数组，数组中的每一个元素叫做PTE（Page Table Entry）里面建立了VP到PP的映射关系

这张表本身也存在于内存中，由MMU负责实际查表，内核负责更改

页表是进程私有的，每个进程都有自己独立的页表，记录了自己的虚拟地址空间到物理地址的映射。当内核进行上下文切换的时候，页表会被切换（修改CPU的CR3寄存器）让MMU使用新的进程页表。

在PPT的这张图中，也对应了之前描述的三种状态：

• Valid（有效位） ：

  • 1​：表示这个虚拟页已经缓存在物理内存里了。MMU 可以直接根据后面的“物理页号”去访问。
  • 0​：表示这个虚拟页不在物理内存里（还在磁盘上，或者未分配）。此时如果 CPU 访问这个地址，会触发​缺页异常（Page Fault） ，内核介入去磁盘加载。

• Physical page number or disk address（物理页号或磁盘地址） ：

  • 如果 ​Valid == 1​，这里存的是​物理页号（PPN） 。
  • 如果 ​Valid == 0​，这里存的是​磁盘地址​（告诉内核，这一页的数据在磁盘的哪个位置）。如果这个虚拟页是“未分配”的，这里通常是 ​null。

• Valid == 1 就是“缓存命中（Cache Hit）”。

• Valid == 0 就是“缓存未命中（Cache Miss）”。

• null 就是“未分配（Unallocated）”，根本不在磁盘上。

‍

当VP5处于未分配状态的状态的时候，它里面没有数据，对应的位是无效，地址是null。当程序通过malloc请求内存，内核决定把VP 5分配给这个进程。

第一步：在磁盘上分配空间（虚线箭头）

• 内核首先要在磁盘（Virtual memory disk） 上，为 ​VP 5 找一块空闲的存储空间。
• 图中右下角的虚线，从 PTE 5 指向了磁盘上的 ​VP 5​。此时，PTE 5 里的 ​Valid​ 位依然是 ​0​，但后面的字段从 ​null​ 变成了一个​磁盘地址。这表示：“这一页的数据以后存在这里”。

第二步：建立页表映射（中间的表）

• 此时，​VP 5 还在磁盘上，物理内存里还没有它。
• 关键点：分配（Allocate）并不等于立即加载（Load）。分配只是“预订了位置”，还没真正把数据搬进物理内存。

第三步：按需加载（触发缺页异常）

• 当程序第一次读写 ​VP 5​ 里的数据时，MMU 发现 PTE 5 的 ​Valid​ 位是 ​0（无效）。
• 这会触发一个​缺页异常（Page Fault） 。
• 内核介入，去磁盘上把 ​VP 5​ 的数据加载到物理内存（DRAM）里找一个空闲的物理页（比如 ​PP 4）。
• 然后，内核修改 PTE 5：把 ​Valid​ 位设为 ​1​，把后面的地址改成 ​PP 4 的物理页号。
• 最后，重新执行那条引发异常的指令，这次 MMU 就能成功翻译地址了。

可是，到目前位置 VP5都还只是在磁盘上，并没有触达真实的DRAM
因此，当只是allocate时，没有真正的读写数据。只有当程序真的尝试在向VP5写入数据的时候，才会真正的向DRAM中写入数据。

这是延迟分配，按需分页机制。那为什么要这样呢？

因为​物理内存是稀缺资源。

• 如果你 ​malloc(1GB)，操作系统立刻给你分配 1GB 物理内存，但你可能只用了 1KB。剩下的 999MB 就白白浪费了。
• 通过延迟分配，操作系统可以“超售”内存。所有进程都以为自己有 4GB，但物理内存可能只有 16GB。只有当大家真正用到的时候，才按需分配。
• 这也是为什么你可以运行一个比物理内存还大的程序（比如 64GB 的数据库），只要你的磁盘够大，操作系统会通过页面置换（Swap） 来腾挪物理内存。

‍

虚拟内存的一个核心思想：每一个进程都有自己专属的虚拟地址空间——通过内核为每个进程提供独立的页表来实现

在这张图中可以观察到 进程1 进程2的VP2指向了同一块物理内存区域。这个被称为共享内存（比如glibc.so就是靠这个来实现）

‍

‍

实际上，我们打开top，也能观察到刚刚的结论：

MiB Mem，是实际的的可用DRAM总览：

• total：3917.2 MiB。这是分配给 WSL 虚拟机的物理内存总量。

• free​：2355.5 MiB。完全空闲的物理内存。

• used​：604.1 MiB。已经被进程实际占用的物理内存。这就是你写程序时，真正触发缺页异常后，分配出去的那部分。

• buff/cache​：1103.2 MiB。​内核缓冲区（Buffer）和页缓存（Page Cache） 。

  • 这是 Linux 的“偷懒”哲学：你读过的文件、写过的数据，内核不会立刻扔掉，而是留在内存里当缓存。
  • 如果下次再读同一个文件，直接从内存拿，不用去磁盘。
  • 注意​：​buff/cache​ 里的内存，在程序需要时​随时可以被回收​。所以 ​free 很小不一定是坏事，Linux 会尽量用满内存做缓存。

• avail Mem​：3313.1 MiB。​应用程序真正可用的内存​。它等于 ​free + 可回收的 buff/cache。这才是你判断内存够不够用的关键指标。

MiB Swap 是交换空间，当物理内存（DRAM）不够用时，内核会把一些“不常用”的页从物理内存换出（Swap Out） 到磁盘的 Swap 分区。当程序再次访问这些页时，触发缺页异常，内核再把它们换入（Swap In） 到物理内存。

‍

在详细的进程的进程列表中，有三列参数 VIRT RES SHR。分别对应，虚拟内存，常驻内存，共享内存

1. VIRT（Virtual Memory Size）—— 虚拟内存

• 含义​：这个进程 “以为” 自己拥有的内存总量。

• 对应知识：这就是之前学的虚拟地址空间。它包括了：

  • 代码段、数据段、堆、栈。
  • 通过 ​malloc​ 分配但还没真正写入的内存（未触发缺页异常的部分）。
  • 通过 ​mmap 映射的文件（可能还在磁盘上）。
  • 共享库（比如 libc.so）。

• 特点​：VIRT 通常非常大（几百 MB 到几 GB），但这不代表它真的占用了那么多物理内存。它只是“预订”了这么多地址空间。

2. RES（Resident Memory Size）—— 常驻内存

• 含义​：这个进程​真正占用的物理内存（DRAM） 。
• 对应知识​：这就是你上一问说的“​真正触达了 DRAM”的那部分。只有当你真正读写虚拟内存时，触发缺页异常，内核才会分配物理页，这部分才会计入 RES。
• 特点​：RES 才是衡量一个进程实际内存消耗的关键指标。​top​ 里的 ​%MEM 就是 RES 除以总物理内存。

3. SHR（Shared Memory）—— 共享内存

• 含义​：RES 中，被其他进程共享的那部分内存。
• 对应知识​：最典型的就是​动态链接库（如 libc.so​ ） ​。你的 10 个程序可能都用到了 libc，内核在物理内存里只存一份 libc 的代码，然后让 10 个进程的页表都映射到同一块物理页。这就是你之前学的“​打开文件表/v-node 表共享”在内存层面的体现。
• 特点​：SHR 包含在 RES 里，但不包含在“进程独占内存”里。计算进程实际独占内存时，通常用 ​RES - SHR。

‍

虚拟内存同样可以帮助内存保护。PTE有权限扩展位，MMU可以靠这些权限位来确定进程是否有权限对内存块进行读写

比如，一个进程的代码段是不可修改的，栈如果开启了NX应该是不可执行。权限位通常包括这些：

• R/W（Read/Write） ：0 表示只读，1 表示可读写。
• U/S（User/Supervisor） ：0 表示只有内核（Supervisor）能访问，1 表示用户态（User）也能访问。
• XD/NX（Execute Disable / No Execute） ：0 表示可以执行代码，1 表示禁止执行（防止代码注入攻击）。
• P（Present/Valid） ：就是你上一问学的有效位（0 表示在磁盘上，1 表示在内存里）。

虽然是64位系统，地址是64位。但真正的虚拟空间是48位的。剩下的高位并不是“浪费”了，而是为了兼容性、性能和未来扩展故意留白的。

当前x86-64使用的是四级页表（PGD -> PUD -> PMD -> PTE）。每一级页表索引占 9 位，加上页内偏移 12 位，总共是 ​4 * 9 + 12 = 48 位。

关于四级页表：

1. 为什么需要多级页表？（单级页表的致命缺陷）

假设我们用单级页表：

• 虚拟地址是 48 位，页大小是 4KB（12 位偏移）。
• 那么虚拟页号（VPN）有 36 位。这意味着页表需要 ​2^36 个条目。
• 每个条目 8 字节，那么单级页表的大小是 ​2^36 * 8 = 512 GB！
• 结论​：单级页表根本不可行，光页表就把内存吃光了。

多级页表的思路是：把页表本身也分页，只把当前用到的部分加载到内存。

2. 4 级页表的结构（PGD -> PUD -> PMD -> PTE）

x86-64 把 48 位的虚拟地址切成了 5 段：

每一级页表都包含 512 个条目（2^9），每个条目指向下一级页表的物理地址。

3. 它是如何工作的？（MMU 的查表过程）

当 CPU 访问一个虚拟地址时，MMU 会像“走迷宫”一样，一级一级往下查：

1. CR3 寄存器​：CPU 有个特殊的寄存器 ​CR3​，指向当前进程的 PGD（顶级页表） 的物理地址。
2. 第一级​：用虚拟地址的 ​PGD 索引​（9位）在 PGD 里找到对应的条目。这个条目指向一个 ​PUD。
3. 第二级​：用 ​PUD 索引​（9位）在 PUD 里找到对应的条目。这个条目指向一个 ​PMD。
4. 第三级​：用 ​PMD 索引​（9位）在 PMD 里找到对应的条目。这个条目指向一个 ​PTE。
5. 第四级​：用 ​PTE 索引​（9位）在 PTE 里找到最终的页表项。这个条目里包含了物理页号（PPN） 和权限位。
6. 最终​：用 ​PPN + Offset（12位）拼出真实的物理地址。

总共需要 4 次内存访问（如果不命中 TLB 缓存的话），才能完成一次地址翻译。

4. 多级页表的精髓：按需分配

多级页表最大的好处是​节省内存。

• 如果进程只用了虚拟地址空间的一小块（比如堆区），那么：

  • PGD 里可能只有 1 个条目有效（指向 PUD）。
  • PUD 里可能只有 1 个条目有效（指向 PMD）。
  • PMD 里可能只有 1 个条目有效（指向 PTE）。
  • PTE 里可能只有几个条目有效（指向物理页）。

• 那些​没有用到的地址空间，对应的 PGD/PUD/PMD 条目都是空的，不需要分配下一级页表。

• 这样，一个进程的页表可能只占用几十 KB，而不是 512 GB。

5. 结合你之前学的“缺页异常”

多级页表让缺页异常的处理更精细：

• 当 MMU 查表时，如果某一级页表的条目是空的（​Present = 0），就会触发缺页异常。
• 内核发现这个地址是合法的（在进程的 VMA 里），但对应的页表层级还没建立。
• 内核会分配一个新的页表页（比如 PTE 页），填充条目，然后返回，让 MMU 重新查表。
• 这就是“按需分页”在页表层级上的体现：不仅物理页是按需分配的，页表本身也是按需分配的。

在当前CSAPP课程简化的页表当中，虚拟地址向真实地址的转换是如下过程：

如图所示，一个虚拟地址可由两部分组成，低p位是偏移量VPO（比如，当p=12，就是2^12=4096，可就是4KB，也是单个缓存页的大小）。高位部分是虚拟页号（VPN），也就是真实情景对应的四级页表索引。

PTBR（page table base register）页表基址寄存器是一个特殊的寄存器，在x86中就是CR3，负责保存当前进程页表在物理内存中的起始位置。当操作系统进行上下文切换的时候，就会修改PTBR，指向新进程的页表。

当需要查找虚拟地址时，用VPN作为索引，去页表中查询对应的有效状态和物理页地址。当valid bit=0的时候，说明需要的虚拟页不在物理内存中（要么在磁盘上，是未分配）内核会触发缺页异常。当valid bit =1 的时候，MMU从PTE中取出PPN。随后讲PPN与VPO进行拼接。PPN放在高位 VPO放在低位，组成最终的物理地址。

我们假设一个 32 位的虚拟地址空间（方便计算），p = 12。

虚拟地址 1： ​​0x00001FFF​

• 二进制拆解：

  • 高 20 位（VPN）：​0x00001​（二进制 ​...0001）
  • 低 12 位（VPO）：​0xFFF​（二进制 ​1111 1111 1111）

• 含义​：这是第 1 个虚拟页的​最后一个字节（偏移量 4095）。

• 翻译​：MMU 用 VPN=1 去查页表，假设查到的 PPN = 5。

• 物理地址​：PPN + VPO = ​0x00005FFF。

虚拟地址 2： ​​0x00002000​

• 二进制拆解：

  • 高 20 位（VPN）：​0x00002
  • 低 12 位（VPO）：​0x000

• 含义​：这是第 2 个虚拟页的​第一个字节（偏移量 0）。

• 翻译​：MMU 用 VPN=2 去查页表，假设查到的 PPN = 8。

• 物理地址：PPN + VPO = ​0x00008000。

‍

这是直接在内存中找到了需要的结果，也就是hit的情况。总而言之就是——虚拟地址在交给MMU之后，成功的在PT中找到了对应的PTE并且提取到了PPN，将其组成了PA并最终再进行访问。

一次地址翻译，至少要访问内存两次！ 这就是为什么需要 TLB（快表） 来缓存 PTE。如果 TLB 命中，第一步（读 PTE）就可以省掉，直接拿到 PPN，速度会快很多。

‍

‍

对于miss，则被称作为page fault。本质是无法直接从虚拟地址在PT中找到对应的有效PTE（有效位是0 ）。有两种可能：

1. 虚拟地址合法，但是数据还在磁盘上，内核需要去磁盘把数据读取进来

2. 虚拟地址不属于该进程，或者触发了地址权限错误（比如尝试在NX上执行）内核无法修复，会向进程发送SIGSEGV直接终止进程

当page fault被触发。硬件会把导致缺页的虚拟地址存储到一个特殊的CPU寄存器中（在x86中式 CR2），随后触发一个同步异常，将CPU从ring3切换到ring0进入内核的缺页处理程序。

内核会首先检查CR2中的虚拟地址，判断范围是否合法（在VMA中查找），如果地址不合法则SIGSEGV，若合法。则继续判断VMA类型：

1. 若VMA标记为文件映射（如mmap），内核会去page cache中找，就不会去磁盘中取数据（之前提及过page cache的实例）
2. 若VMA标记为匿名映射（如malloc的堆）并且是第一次访问，内核会分配一个零页（zero page），直接映射过去
3. 若VMA标记为已换出（swap），内核会去swap分区把数据取回来。

随后，内核在物理内存里找一个空闲的物理页（PP）。如果物理内存不够，会触发页面置换算法（如 LRU），把一些不常用的页换出到 Swap。再将磁盘的数据写入这个物理页，将对应PTE的有效位设置为1，登记PPN，设置权限位，刷新TLB。

做完这一切之后，CPU返回用户态，重新执行程序，再次尝试执行刚才失败的程序，发现这次可以命中了

‍

关于VMA：

一句话解释​：VMA 就是内核用来描述进程虚拟地址空间中一段连续、具有相同权限和属性的区域的数据结构。

为什么需要 VMA？

• 一个进程的虚拟地址空间并不是一整块连续的内存。它由很多“碎片”组成：代码段（​.text​）、数据段（​.data​）、堆（Heap）、栈（Stack）、共享库、​mmap 映射的文件等。
• 这些区域有不同的属性：有的可读可写（堆），有的只读（代码段），有的可执行（代码段），有的映射到文件，有的映射到匿名内存。
• 内核不能为每一个虚拟页都记录属性，那样太浪费。它把这些连续且属性相同的页合并成一个“区域”，用 VMA 来描述。

VMA 里记录了什么？

• vm_start​ 和 ​vm_end：这个区域的起始和结束虚拟地址。
• vm_flags：权限（读、写、执行）、类型（共享、私有）。
• vm_file：如果这个区域是文件映射，指向对应的文件。
• vm_ops：操作函数集（比如缺页时，内核调用哪个函数来处理）。

一个进程的地址空间，就是由很多个 VMA 组成的链表/红黑树。

三种VMA类型：

类型一：文件映射（File-backed Mapping）

• 来源​：通过 ​mmap()​ 系统调用，把一个文件映射到内存。或者，可执行文件的代码段、数据段（由 ​execve 加载）。

• VMA 特征​：​vm_file 指向一个具体的文件。

• 缺页处理：

  1. 内核先查 ​Page Cache（内核的页缓存）。Page Cache 里缓存了最近读过的文件页。
  2. 如果 Page Cache 命中：直接把那个物理页映射到进程的页表里。
  3. 如果 Page Cache 未命中：从磁盘把文件对应的页读进 Page Cache，然后再映射。

• 特点​：如果内存紧张，这些页可以被​直接丢弃（因为磁盘上还有备份），不需要写回磁盘。下次访问时，再从磁盘读。

类型二：匿名映射（Anonymous Mapping）

• 来源​：通过 ​malloc()​（底层用 ​brk​ 或 ​mmap）分配的堆内存，或者栈。

• VMA 特征​：​vm_file 是 NULL。它没有对应的磁盘文件，只是一块“匿名”的内存。

• 缺页处理：

  1. 内核知道这是匿名映射。
  2. 如果是​第一次访问​（比如 ​malloc​ 后第一次写）：内核分配一个​零页（Zero Page） ​，把它映射到进程的页表里。零页是内核预先准备好的一页全 0 的物理内存，所有进程共享同一个零页，​只读。
  3. 如果进程试图写这个零页：触发写保护异常，内核分配一个​新的物理页，把零页内容复制过去（全 0），然后映射新的可写页。
  4. 这样，​malloc 的内存就真正分配了物理页。

• 特点​：匿名页没有磁盘备份。如果内存紧张，它们必须被​换出到 Swap 分区，否则数据就丢了。

类型三：已换出（Swapped Out）

• 来源​：之前是匿名页或文件页，但因为物理内存紧张，被内核的页面置换算法（如 LRU）换出到了 Swap 分区。

• VMA 特征​：VMA 本身没变，但对应的 PTE 里的 ​Valid = 0​，并且 PTE 里存的是 ​Swap 分区里的槽位号（而不是磁盘文件地址）。

• 缺页处理：

  1. 内核发现 PTE 指向 Swap。
  2. 从 Swap 分区把数据读回物理内存。
  3. 更新 PTE，指向新的物理页。
  4. 如果 Swap 空间不足，可能需要先换出其他页。

• 特点​：这是“内存超售”的代价。Swap 让进程可以使用比物理内存更大的地址空间，但换入换出会带来巨大的 I/O 延迟（这就是为什么 ​top​ 里 ​wa 高的时候，系统会卡）。

TLB（Translation Lookaside Buffer）也就是翻译后被缓冲器/快表，是一个硬件缓存。缓存的内容是PTE页面条目。

如果没有这个TLB，在VA到PA的实际映射（四级页表），MMU需要查询五次内存：

1. 查 PGD（访问内存一次）
2. 查 PUD（访问内存一次）
3. 查 PMD（访问内存一次）
4. 查 PTE（访问内存一次）
5. 拿到 PPN，拼出 PA，​再访问内存一次（读真正的数据）

TLB有一些核心的特点，使得其可以快速查询VPN到PPN的关系：

• 极小：通常只有 64 到 1024 个条目（对比 L1 缓存的几万条）。
• 极快​：通常只需要 1 个 CPU 周期就能完成查询（因为它是为地址翻译专门优化的硬件）。
• 包含完整 PTE：不仅包含 PPN，还包含权限位（R/W, U/S, XD 等），这样 MMU 在翻译时可以顺便做权限检查。

当CPU拿到虚拟地址的时候，会将虚拟地址拆分成VPO和VPN，随后见VPN拿到TLB中查询，如果命中，直接获取PPN，完全不需要访问页表；如果未命中，那么会走五次查询，拿到PPN之后，会把映射关系写入到TLB，方便下次命中。

除此之外，TLB之所以有效，也是得益于程序的空间局部性。

当程序进行上下文切换的时候TLB也需要进行更新：

• 方案 A​：直接刷新（Flush） 整个 TLB。这会导致新进程启动时，大量 TLB Miss，性能下降。
• 方案 B（现代 CPU） ​：在 TLB 条目里加一个 ​ASID（Address Space ID） ，标识这是哪个进程的映射。这样切换进程时不需要刷新 TLB，只要 ASID 不同，就不会混淆。

‍

‍

多级页表前面讲过了，不在此过多赘述

内存开销：

我们假设一个进程​完全占满了 48 位的虚拟地址空间（256 TB） ，而且每一页都真正被访问到了（触发了缺页异常，建立了映射）。这时候，四级页表的内存消耗如下：

1. 逐级计算

• 第 4 级（PTE，最低级）：

  • 它负责映射 4KB 的物理页。
  • 要覆盖 256 TB 的空间，需要的页数是：​2^48 / 2^12 = 2^36 个页。
  • 每个 PTE 占 8 字节，所以这一级总共需要：​2^36 * 8 = 2^39​ 字节 = ​512 GB。
  • 换算成页表页（每个 4KB）：​2^39 / 2^12 = 2^27 个页表页（1.34 亿个）。

• 第 3 级（PMD，中间目录）：

  • 每个 PMD 条目指向一个 PTE 页（4KB）。一个 PTE 页覆盖的虚拟内存是 ​512 * 4KB = 2MB。
  • 要覆盖 256 TB，需要的 PMD 条目数是：​2^48 / 2^21 = 2^27 个。
  • 每个 PMD 条目占 8 字节，总共需要：​2^27 * 8 = 2^30​ 字节 = ​1 GB。
  • 换算成页表页：​2^30 / 2^12 = 2^18 个页表页（26 万个）。

• 第 2 级（PUD，上层目录）：

  • 每个 PUD 条目指向一个 PMD 页。一个 PMD 页覆盖的虚拟内存是 ​512 * 2MB = 1GB。
  • 要覆盖 256 TB，需要的 PUD 条目数是：​2^48 / 2^30 = 2^18 个。
  • 总共需要：​2^18 * 8 = 2^21​ 字节 = ​2 MB。
  • 换算成页表页：​2^21 / 2^12 = 2^9 = 512 个页表页。

• 第 1 级（PGD，全局目录）：

  • 每个 PGD 条目指向一个 PUD 页。一个 PUD 页覆盖的虚拟内存是 ​512 * 1GB = 512GB。
  • 要覆盖 256 TB（262144 GB），需要的 PGD 条目数是：​262144 / 512 = 512 个。
  • 每个 PGD 条目占 8 字节，总共需要：​512 * 8 = 4096​ 字节 = ​4 KB（刚好一个页表页）。

2. 总内存消耗

把四级加起来：

• PGD：4 KB
• PUD：2 MB
• PMD：1 GB
• PTE：512 GB
• 总计：约 513 GB

‍
