L09 Machine-Level Programming V: Advanced Topics

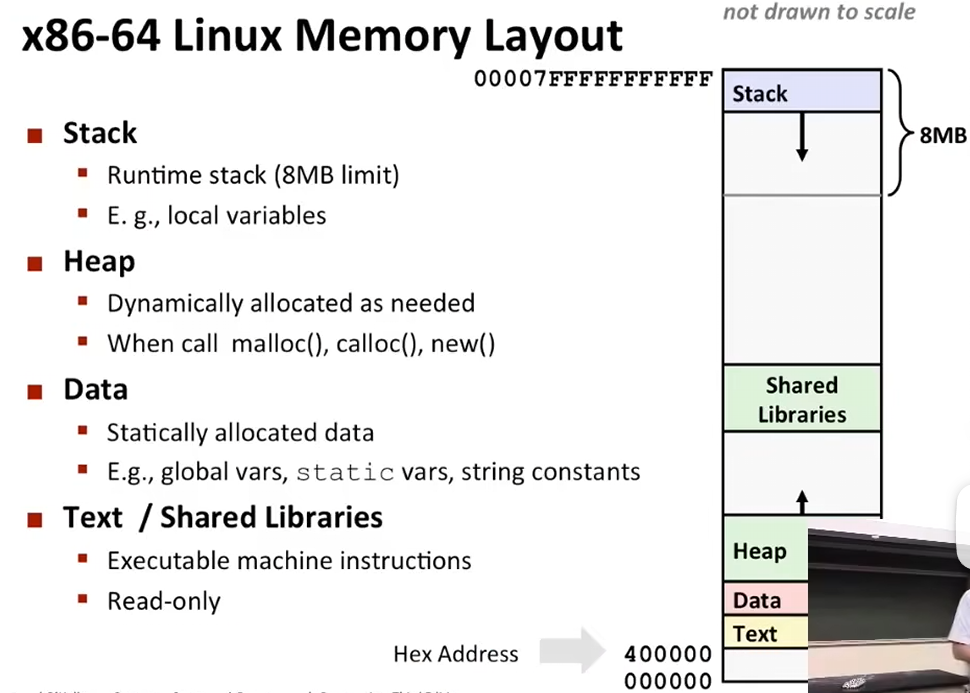

x86-64 Linux中的内存大致可以分为以下板块：

1. Stack 栈

   运行时的栈，8MB限制

2. Heap 堆

   根据需求动态分配，当 调用 malloc() calloc() new() 的时候创建

3. Data

   静态分配的数据，比如全局变量，静态常量

   • .data​：已初始化的全局/静态变量（如 int x = 5;）。
   • .bss​：未初始化或初始化为 0 的全局/静态变量（如 int x;​）。.bss 在 ELF 文件中不占实际磁盘空间，加载时才由操作系统清零分配。

4. Text / Shared Libraries

   可执行程序（就是程序存放的地方）可读可执行。这就是你反汇编看到的 ​Text​​ 代码段，存放机器指令。

   只读。存放 ELF 文件的头部、段表等元数据。

现在64位的机器会限制使用47位的内存地址 256TB

这张图的顶部是 0x7FFFF 底部是 0x400000

• 顶部（高地址 ​0x7FFF...​ ​ ） ​：是 ​Stack（栈） ，因为栈是向下增长的（向低地址生长）。
• 底部（低地址 ​0x400000​​ ） ​：是 ​Text（代码段） ，因为程序代码通常从固定的低地址开始加载。
• 中间的空洞​：Heap（堆）​ 向上增长，Shared Libraries（共享库） 向下映射，它们中间留了巨大的空洞。这留出了极大的弹性空间——如果堆和栈用不完中间的空洞，它们就不会相撞（相撞就会 Stack Overflow 或 OOM）。

‍

例如有下列程序：

于是他们的分布如下：

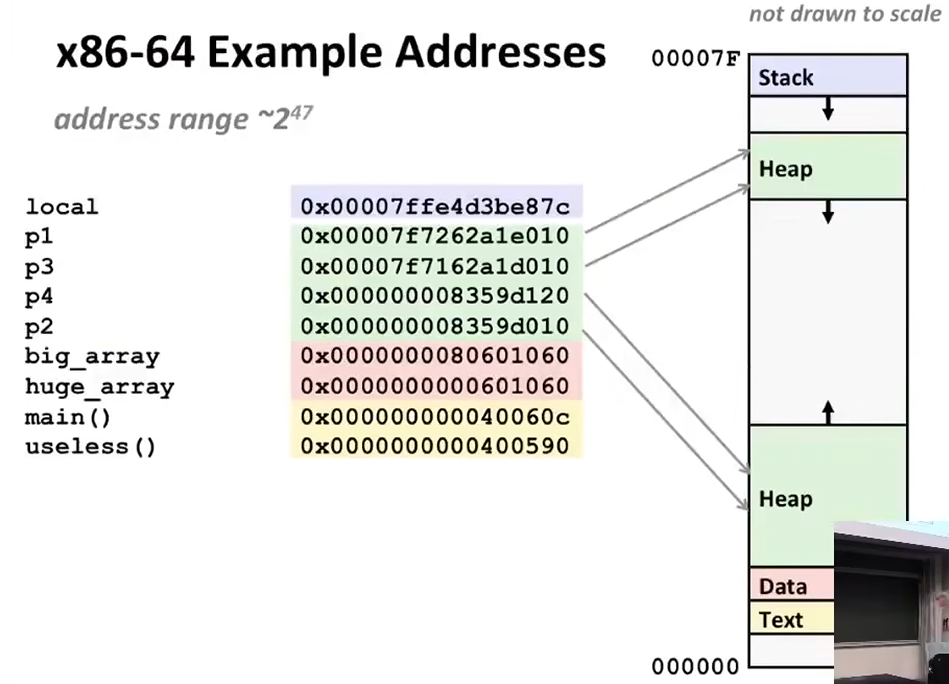

1. 地址与内存区域的映射（看图1右侧）

• ​local​​ (0x00007ffe…) → Stack（栈）

  • 最高地址区域（约 0x7fff…，正好是 47 位），栈从高地址向低地址生长。local​ 是 main 函数里的局部变量，理所当然在栈上。

• ​p1​​ (0x00007f72…) 和 ​p3​​ (0x00007f71…) → Shared Libraries / mmap 区域

  • 注意这两个指针的地址都是 0x7f...​ 开头。它们虽然是通过 malloc​ 分配的，但因为申请的空间非常大（p1 是 256MB，p3 是 4GB） ，glibc 的 malloc​ 会直接使用 ​mmap​​ 系统调用，在共享库附近分配一块独立的内存，而不是去挤那个传统的堆（Heap）。

• ​p2​​ (0x00000008359d010) 和 ​p4​​ (0x00000008359d120) → Heap（堆）

  • 这两个指针是 0x08...​ 开头（相对较低），并且都在同一个区域。因为它们只申请了 256 字节（很小），glibc 会使用 ​brk​​ 系统调用，在传统的堆区（紧挨着 Data 段上方）分配。
  • 仔细观察 p2​ 和 p4​ 的差值：0x...d120 - 0x...d010 = 0x110 = 272 字节。这正好是 256 字节的请求 + 16 字节的堆块管理开销（元数据）。这证明了它们在连续的堆上。

• ​big_array​​ (0x000000080601060) 和 ​huge_array​​ (0x0000000601060) → Data / BSS 段

  • 这些是全局数组（未初始化），位于低地址的静态数据区（.bss）。
  • 它们的地址（0x08...​ 和 0x06...​）看起来比堆的地址（0x00000008...​）还要低一点，这是因为全局变量在程序加载时就已经分配好了固定的虚拟地址。2GB 的 huge_array 更是直接撑大了 BSS 段。

• ​main()​ ​ (0x00000000040060c) 和 ​useless()​ ​ (0x000000000400590) → Text（代码段）

  • 最低的地址区域（0x400...​），存放机器指令，且只读。

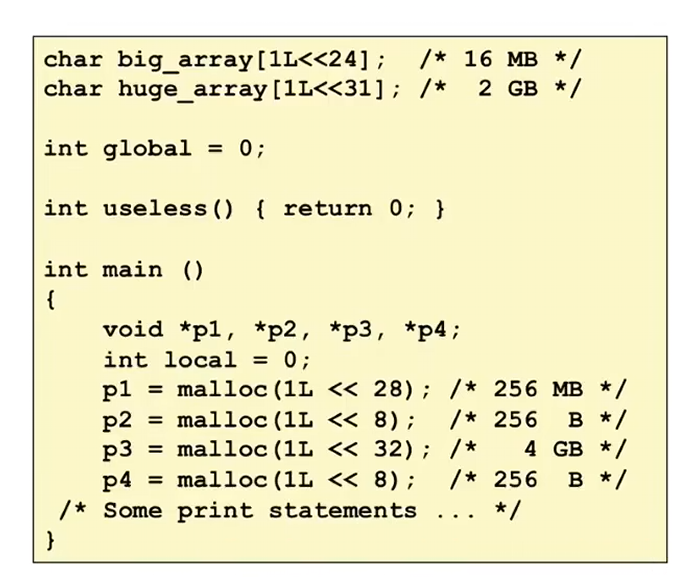

2. 图2代码中的隐藏知识点（如何解释这些地址）

图2的 C 代码解释了为什么会有图1的地址分布：

• int local = 0;​ → 随 main​ 函数在栈上分配。
• malloc(1L << 28);​ → 申请 256 MB（超过 MMAP 阈值，约 128KB）。所以走 mmap​，映射到共享库区域（得到 0x7f... 地址）。
• malloc(1L << 8);​ → 申请 256 字节。走 brk​ 拓展堆（得到 0x08... 地址）。
• malloc(1L << 32);​ → 申请 4 GB。毫无疑问走 mmap​，落在共享库区域（得到 0x7f... 地址）。
• char big_array[1L<<24];​ → 全局变量，放在 ​.bss​ 段（16MB）。
• char huge_array[1L<<31];​ → 全局变量，放在 ​.bss​ 段（2GB）。
• useless()​ 和 main()​ → 代码，放在 ​.text​ 段（0x400000 附近）。

3. 你提到的“47位 / 128TB”验证

图1左上角的 address range ~2^47​ 和顶部栈地址 00007F...​ 遥相呼应。
​0x00007FFFFFFFFFFF 正是用户空间地址的极限（即 2^47 – 1）。

在 Linux 下，用户空间只能用到这个上限。再往上走（即 0xFFFF800000000000 以上），就是操作系统的内核空间了。你之前笔记里记的“限制使用47位内存地址 256TB”也没错（因为内核空间和用户空间各占 47 位，加在一起就是 256TB 的虚拟地址空间，但当前进程只能看到自己这 128TB）。

4. 总结你的理解

你把这四个板块：Stack、Heap、Data、Text 背下来并且明确了它们的地址特征。
现在配合这个实验，你可以把它变成条件反射：

• 看到 0x7fff... → 栈变量
• 看到 0x7f... → 大型 malloc（mmap）、共享库
• 看到 0x400... → 代码段
• 看到 0x08... 或极低地址 → 全局变量（Data/BSS）、小型 malloc（brk 堆）

‍

在共享库附近分配一块独立的内存，而不是去挤那个传统的堆（Heap） 可是图里面标注的还是heap

此外 假设我这台计算机只有32GB的ram 也是这样的内存地址吗

1. 为什么图里标注的还是“Heap”？

你的眼睛非常毒。图里箭头确实指向了标有“Heap”的绿色大块区域，但实际上：

• CSAPP 教材的简化：在这张图里，作者把由 ​brk​​ 系统调用管理的“传统堆” 和由 ​mmap​​ 系统调用管理的“内存映射区（Memory Mapping Segment）” ，在视觉上笼统地合并成了一个大绿色的“Heap”区域。这是为了方便教学。
• 真实的 Linux 布局：实际上在真实的进程地址空间里，0x7f...​ 开头的那片区域（p1​、p3​ 所在位置，以及共享库 Shared Libraries​ 所在位置）统称为 ​mmap​​ 区域（内存映射段） 。它从高地址向低地址生长（向下增长）。
• malloc 的分水岭：p2​ 和 p4​（256字节）会走 brk​，放在传统堆（紧挨着 Data 段，向上生长，地址 0x08...​）；而 p1​（256MB）和 p3​（4GB）太大了，直接走 mmap​，放在共享库下方（地址 0x7f...）。
• 总结：图里那个大绿块，是指代所有动态分配的内存（包括 brk 和 mmap） 。所以箭头指向它并没有错，只是它具体分为“低地址的传统 Heap”和“高地址的 mmap 区域”。

2. 如果我的电脑只有 32GB RAM，地址还是这样吗？

答案是：是的，虚拟地址的排布完全一模一样。这是虚拟内存最伟大的魔法。

无论你的物理内存（RAM）是 32GB、16GB，甚至只有 4GB，你的程序看到的虚拟地址空间永远是一张 128TB（47位）的巨大地图。

这里你务必要分清两个概念：

• 虚拟地址（Virtual Address） ：程序里看到的地图（128TB）。不管物理内存有多少，这张地图的画法是不变的。
• 物理内存（Physical RAM） ：你实际拥有的 32GB 硬件。

为什么只有 32GB 内存，却能写出 2GB 的数组（​​huge_array​​ ）和申请 4GB 的 ​malloc​​ ？

1. 按需分页（Demand Paging） ：当你声明 char huge_array[1L<<31]​（2GB）时，操作系统并不会立刻分配 2GB 的物理内存。它只是在你进程的虚拟地址地图上划了一个 2GB 的“虚拟圈”，标记为“未映射”。只有当你真的去读写这块内存的某个字节时，操作系统才会触发“缺页异常”，临时分配 4KB 的物理内存页给你。
2. 交换空间（Swap） ：如果你的物理内存真的用完了，操作系统还会把暂时不用的数据挪到硬盘上的 Swap 分区里。

那图里到底哪里变了？

• 绝对地址变了（ASLR） ：现代操作系统开启了地址空间布局随机化（ASLR） 。每次你运行这个程序，local​ 的地址可能从 0x7ffe...​ 变成 0x7ffc...​，p1​ 的地址也会在 0x7f...​ 范围内随机漂移。但相对位置（谁能用哪些前缀）是不变的。
• 物理内存分配变了：如果你真的去遍历那个 2GB 的 huge_array 并写入数据，你的 32GB 物理内存会被迅速消耗，甚至可能触发 OOM（内存溢出）杀手。但如果你只是声明它，它根本不占你 32GB 里的一丁点空间。

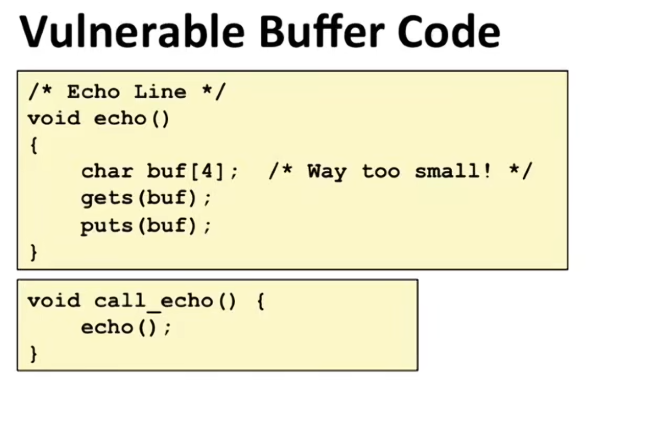

缓冲区溢出：

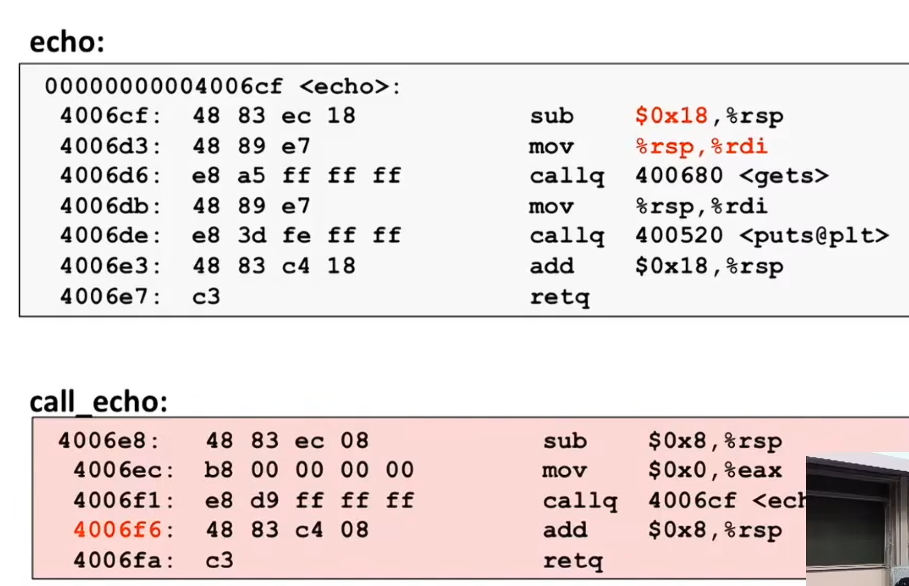

这段代码的汇编是这样的：

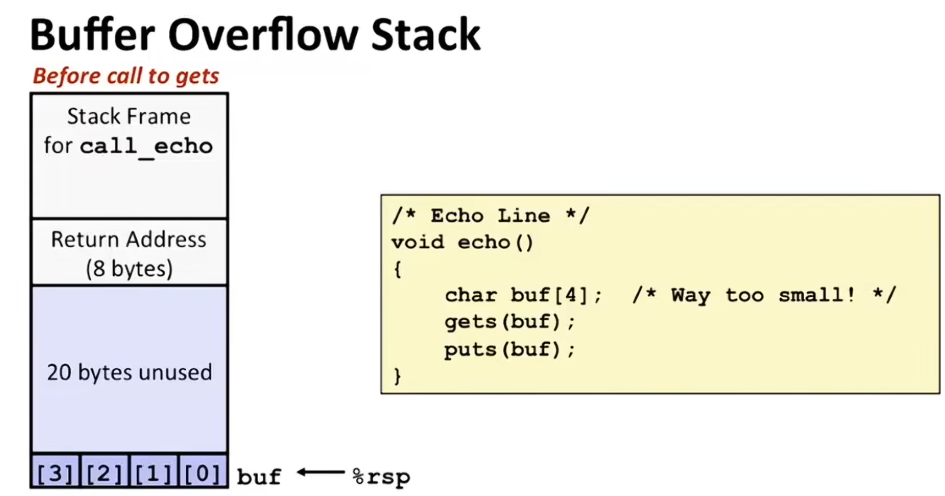

这个 ​0x18​​ （24字节）是编译器为整个 ​echo​​ 函数分配的“总栈帧大小”（包含了缓冲区、填充数据、对齐空间）。

1. 为什么是 24 字节（0x18）？（栈对齐的硬性规定）

在 x86-64 Linux 下，System V ABI 有一条铁律：当执行 ​call​​ **指令时，**​ ​%rsp​​ 必须 16 字节对齐。
我们顺着调用链算一下：

• 进入 call_echo​ 时，%rsp​ 是 8 mod 16（因为 call 指令压入了 8 字节的返回地址）。
• 在 call_echo​ 里执行了 sub $0x8, %rsp​。此时 %rsp 是 0 mod 16。
• 然后 call echo​，CPU 又压入 8 字节的返回地址。​进入 ​echo​​ **时，**​ ​%rsp​​ 又变成了 8 mod 16。
• 为了在 echo​ 里调用 gets​ 和 puts​ 时恢复 16 字节对齐，编译器执行了 sub $0x18, %rsp。
• 计算：0x18 (24) = 16 (为了对齐的调整) + 8 (弥补之前 call 压入的返回地址)​。8 - 24 = -16，正好是 16 的倍数。
• 所以，这 24 字节里，只有 4 字节是真正给 ​buf​​ 用的，剩下的 20 字节全是“编译器为了对齐硬塞的 Padding（填充）” 。

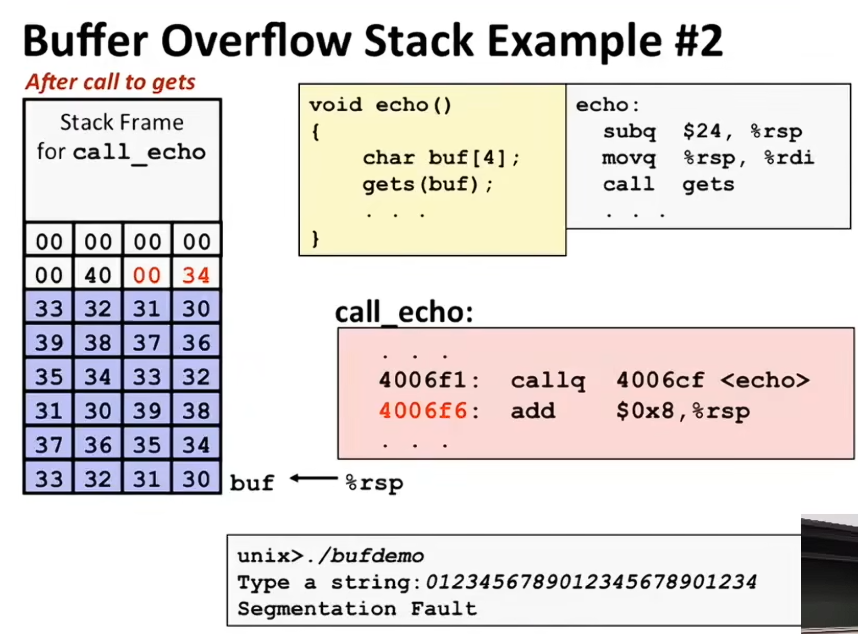

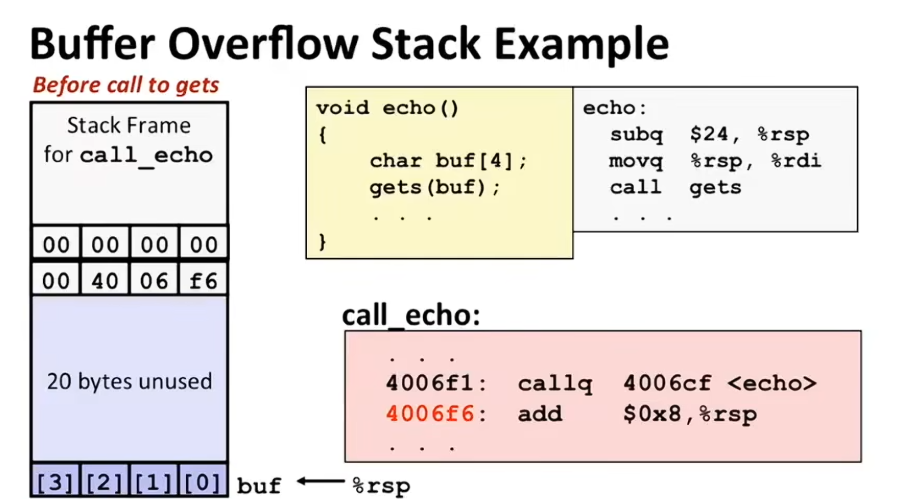

2. 真实的栈帧布局（在 pwndbg 里能看到）

当执行到 callq <gets> 时，栈内存是这样的（从低地址到高地址）：

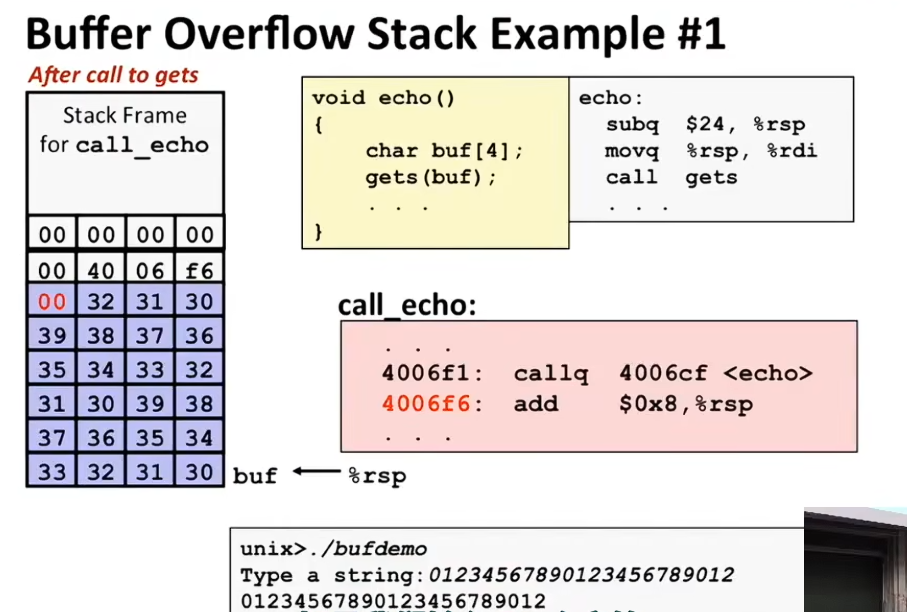

看到了吗？ 你的 char buf[4]​ 依然只有 4 字节。只要输入的字符超过 4 个，就会立刻踩进“填充”区；输入超过 24 个（0x18​），就会精准覆盖到​返回地址。

‍

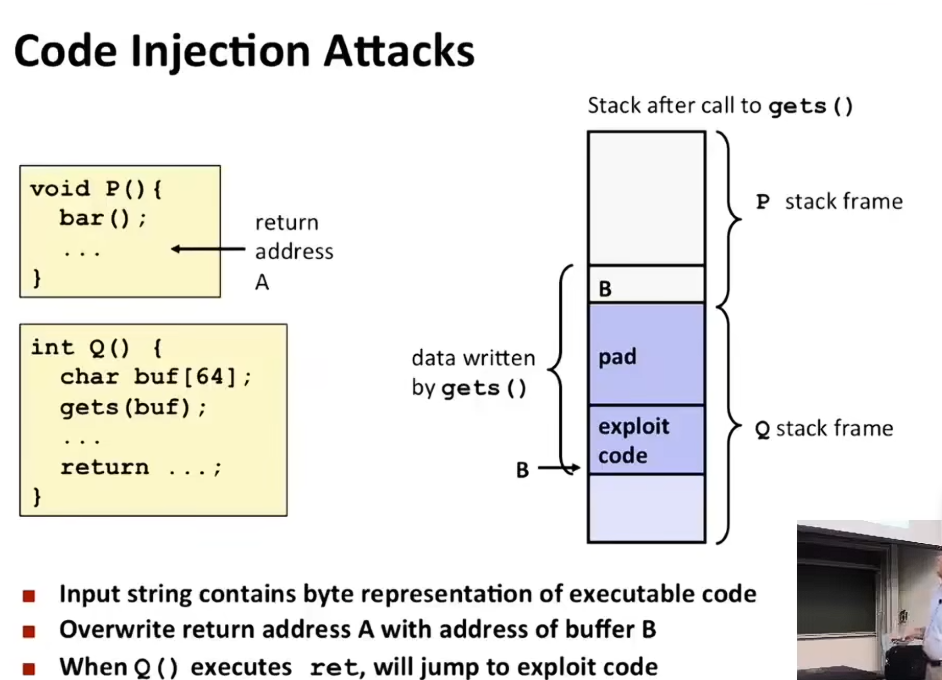

1. “Input string contains byte representation of executable code”
   你的输入字符串里，包含了可以直接让 CPU 执行的机器码（比如执行 execve("/bin/sh", 0, 0) 的汇编指令）。
2. “Overwrite return address A with address of buffer B”
   你利用 gets​ 的溢出，精准地把栈上的返回地址 A​ 覆盖成了 ​​B​​ （缓冲区起始地址） 。
3. “When Q() executes ret, will jump to exploit code”
   当 Q()​ 执行 ret​ 时，CPU 会把被篡改的返回地址（即 B​）弹进 %rip​。然后 CPU 跑去地址 B​ 处取指令——此时 ​%rip​​ 指向的是栈，而栈上恰好是你刚写进去的机器码。 于是 CPU 开始执行你注入的代码，攻击成功！

‍

这涉及计算机体系结构里一个非常关键的保护机制：NX（No-eXecute）位。

你刚才在 checksec​ 里看到的 NX enabled，就是用来防止这件事的。我帮你把这个历史演变和底层原理彻底讲透：

1. 为什么“理论上”可以？（CPU 的“盲人”视角）

在 CPU 硬件眼里，内存里的数据只是一堆 0 和 1。CPU 的“取指-译码-执行”周期非常机械：

1. 去 %rip 指向的地址取 1 个字节。
2. 译码，看是不是合法的机器码。
3. 执行。

CPU 根本不在乎这块内存是叫“代码段（Text）”还是叫“栈（Stack）”。只要 ​%rip​​ 指向了栈上的地址，且那个内存页有“可执行（x）权限”，CPU 就会毫不犹豫地把栈上的数据当成指令来跑。

2. 曾经的黄金时代（32位与未保护系统）

在早期的 x86 32 位 Linux 或者现在某些没有开启 NX 的 CTF 题里，栈的权限是 ​rwx​​ （可读、可写、可执行） 。
这就是你上一张图（Code Injection Attacks）能够成功的直接原因：攻击者把 Shellcode（一段机器码）写进 buf​，然后把返回地址 A​ 覆盖成 buf​ 的地址 B​。ret​ 一执行，%rip​ 跳到 B，CPU 就开始在栈上执行攻击者的机器码。

3. 现代操作系统的防线（NX / XD 位）

为了彻底杜绝这种攻击，硬件和操作系统联手推出了保护方案：

• 硬件层面：AMD 叫 NX（No-eXecute），Intel 叫 XD（Execute Disable）。在 CPU 的页表（Page Table）中增加了一个特殊标志位。
• 操作系统层面：Linux/Windows 加载程序时，会将栈和堆标记为 ​rw-​ ​ （可读写，不可执行） 。
• 发生了什么？ 当攻击者依然用代码注入，把返回地址覆盖成栈地址时，ret​ 执行，%rip​ 跳到栈上。CPU 的 MMU（内存管理单元）在取指瞬间检查页表，发现当前页的 NX 位被置位，立刻触发硬件异常（段错误 / Segmentation Fault） ，进程直接被杀。

你之前看 vmmap​ 时，栈是 [stack]​ 且权限是 rw-p​，那个 p​ 是私有（Private），没有 x，这就意味着代码注入在现代 Linux 上打不通。

4. 现代 Pwn 的解法：ROP（返回导向编程）

既然不能执行自己的代码，攻击者就想了一个聪明的办法：借用程序本来就有的代码。

• 我不往栈里写机器码了（写了也执行不了）。
• 我去程序或 libc​ 里找现成的指令片段（Gadgets，比如 pop rdi; ret）。
• 我利用溢出，把这些已有代码的地址排布在栈上。
• 当 ret​ 执行时，%rip​ 跳去代码段（有 x​ 权限）执行这些片段，拼凑出 system("/bin/sh") 的效果。

这就是为什么你上一题算偏移量、找 p64(system_addr)​ 是现在的主流打法，而直接在栈上写 Shellcode 的做法在 NX enabled 的环境下已经行不通了。

💡 特殊情况：什么时候现在还能在栈上执行代码？

如果你非要执行栈上的代码，现代系统下也不是绝对不行：

1. CTF 题目故意关掉 NX：checksec​ 显示 NX disabled，此时你依然可以快乐地写 Shellcode。
2. 利用 ​mprotect​​ 等系统调用：如果有漏洞能让你调用 mprotect​ 把栈的内存页权限改为 rwx，你就能在栈上执行了（但这通常需要非常复杂的 ROP 链）。
3. JIT（即时编译） ：像 JavaScript 引擎（V8）为了防止性能损耗，会动态生成机器码并放在可执行的堆上，攻击者有时会利用 JIT 喷射（JIT Spray）来绕过 NX。

‍

为了避免缓冲区溢出，在最基础的程序设计上可以：

1. 可以用更安全的输入方式，比如用fgets替代gets
2. 用strncpy替代strcpy
3. scanf使用的时候可以增加 %s

更安全的，可以使用ASLR(Address Space Layout Randomization)，即地址空间分布随机化

ASLR 通常随机化这些区域：

• 栈的起始位置/栈顶附近
• 共享库、动态链接器的加载基址
• mmap 映射区基址
• 堆的起始地址，取决于系统配置
• PIE 可执行文件的加载基址
• vDSO、vvar 等

在 Linux 中，ASLR 强度由 ​/proc/sys/kernel/randomize_va_space 控制：

• 0：关闭
• 1：随机化栈、共享库、mmap 等
• 2​：在 ​1 的基础上再随机化堆

所以结论是：

ASLR 是地址空间布局随机化；栈起始地址随机化是 ASLR 的一种表现形式/子集。若二选一，应选“内存地址随机化/地址空间布局随机化”，而不是“仅栈起始地址随机化”。

除了ASLR，还有子统计安全保护机制：不可执行代码段，也就是常说的NX位或DEP：

• 传统 x86 的致命缺陷​：在早期的 x86 架构中，内存页只能被标记为“只读（read-only）”或“可写（writeable）”。​没有单独的“可执行（execute）”权限。这意味着：只要一块内存是可读的，CPU 就允许执行里面的代码。攻击者只要能把恶意代码塞进栈里，就能骗过 CPU 去执行它。
• x86-64 的改进​：引入了明确的“执行（execute）”权限。操作系统借此将​栈（Stack）标记为不可执行（non-executable） 。

如果开启了 NX 保护，当攻击者试图让 CPU 执行栈上的 ​exploit code 时，CPU 会发现该内存区域（栈）只有读写权限，没有执行权限，于是抛出硬件异常（段错误），直接让程序崩溃，从而阻止了攻击。

‍

Canaries（金丝雀）对防护也有作用：它是一种放在栈上的特殊随机值，用来检测是否发生了栈缓冲区溢出。

1. 工作原理（Idea）

• 放置位置（Place special value just beyond buffer） ：
  函数在进入时，会在栈上的局部变量（缓冲区） 和保存的返回地址（以及栈帧指针） 之间，偷偷塞进去一个随机值（这就是金丝雀）。
  内存布局大致如下：
  ​[ 局部变量/缓冲区 ] -> [ 金丝雀值 ] -> [ 保存的栈帧指针 EBP ] -> [ 返回地址 ]
• 检查机制（Check for corruption before exiting function） ：
  函数在执行完毕、准备返回之前，会去检查这个金丝雀值是否还是原来那个。

2. 如何防御攻击？

在上一张 PPT（NX）中，攻击者试图用 ​gets()​ 溢出缓冲区，覆盖返回地址 B。
但现在有了金丝雀，攻击者为了覆盖返回地址，必须先覆盖掉前面的金丝雀值。由于攻击者不知道这个随机值是什么，他们填进去的数据大概率会改变金丝雀。

当函数准备返回时，检查机制发现金丝雀值被篡改了：

• 程序会立刻调用 ​__stack_chk_fail 函数。
• 程序直接崩溃（抛出异常并终止），绝不会去执行被覆盖的恶意返回地址。

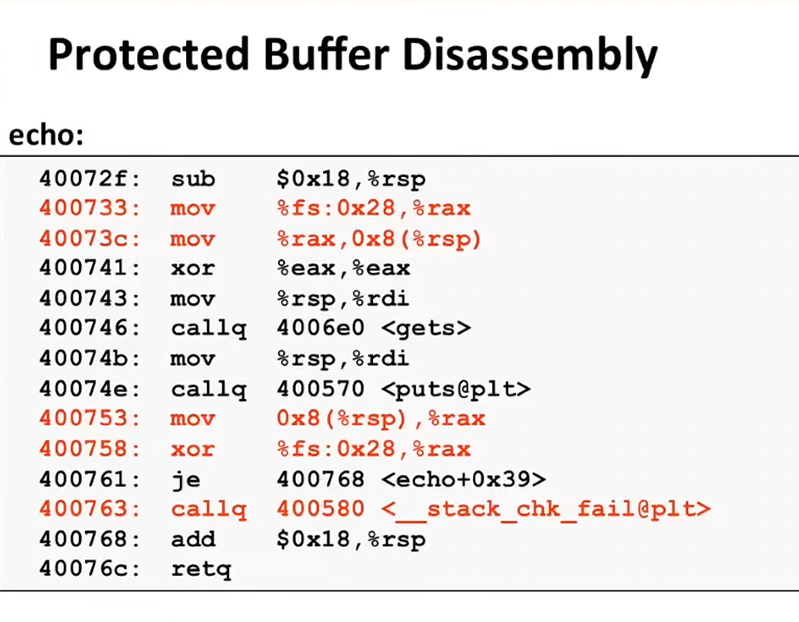

3. GCC 编译器实现（PPT下方）

• -fstack-protector：这是 GCC 提供的一个编译选项，用于自动插入金丝雀保护代码。
• 现在通常已经作为很多现代操作系统的默认配置（Now the default），不需要程序员手动去写代码，编译器在编译时自动加上。

💡 延伸：金丝雀的种类

攻击者也在不断进化，所以金丝雀也分几种：

1. Terminator Canary：包含 ​\x00​（空字节）、换行符、EOF 等。因为很多溢出函数（如 ​strcpy​, ​gets）遇到这些字符会停止读取，从而防止溢出覆盖。
2. Random Canary：程序启动时生成一个完全随机的值。每次运行都不一样。
3. Random XOR Canary：将随机值与返回地址等关键数据异或，不仅防覆盖，还防信息泄露。

总结：现代系统防御体系（三剑客）

到此，你已经集齐了现代系统抵御栈溢出攻击的三大防线：

1. ASLR（地址空间随机化） ：让攻击者找不到代码在哪（无法预测地址）。
2. NX/DEP（不可执行位） ：就算攻击者跳过来了，CPU 也拒绝执行栈上的代码（上一张PPT）。
3. Stack Canary（栈金丝雀） ：只要攻击者敢乱写，函数在返回前就会报警拉闸（这张PPT）。

这三者通常是协同工作的，极大地提高了软件的安全性。

‍

‍

‍

push   %rbp                 # main 的基地址入栈，保存调用者的 rbp
mov    %rsp, %rbp           # 把当前栈指针复制给基址指针，建立 main 的栈帧
sub    $0x10, %rsp          # 给 a[10] 分配 16 字节栈空间（高位向低位生长，所以 rsp 减 0x10）
; ...
lea    -0x10(%rbp), %rax    # 【纠正】这是把 rbp-0x10 这个“地址值”放入 rax，没有访问内存！
mov    %rax, %rsi           # scanf 的第 2 个参数 (buffer)
lea    0xe4f(%rip), %rdi    # scanf 的第 1 个参数 "%s" (通过 RIP 相对寻址)
mov    $0x0, %eax           # 调用可变参数函数前清零 eax
call   scanf@plt
; ...
lea    0xe4a(%rip), %rdi    # system 的参数 "whoami"
call   system@plt
; ...
mov    $0x0, %eax           # main 返回 0
leave                       # 等价于 mov %rbp, %rsp; pop %rbp
ret                         # 等价于 pop %rip

高地址
[   返回地址 RIP   ]  <-- rbp + 0x8 (8字节)
[   保存的 RBP     ]  <-- rbp (8字节)
[   填充对齐区     ]  <-- rbp - 0x8 到 rbp (6字节，为了凑齐16字节分配)
[   a[0] ~ a[9]   ]  <-- rbp - 0xC (10字节)
低地址

‍

针对这些防护，现在又有了新的攻击手法，即 ROP （Return-Oriented Programming），返回导向编程

ROP 的核心思想是：利用程序自身或者动态链接库（如 libc）中已经存在的代码片段（Gadgets），通过操控栈上的返回地址，把它们像拼乐高一样拼接起来，形成一条攻击链。

什么是 Gadget？
Gadget 是一段以 ​ret 指令（0xC3）结尾的极短指令序列。
比如：

• pop rdi; ret
• pop rsi; pop r15; ret
• syscall; ret

这些 Gadget 本身就是程序正常编译后产生的合法指令。攻击者只需要知道这些 Gadget 在内存中的绝对地址。

具体执行流程演示：

假设攻击者构造了如下 Payload（攻击载荷）覆盖栈：

高地址
| ... (其他数据)
| [ system 函数的地址 ]   <-- 准备作为 ret 的目标
| [ "/bin/sh" 的地址  ]   <-- 准备被 pop 给 rdi
| [ pop rdi; ret 的地址 ] <-- 覆盖原本的返回地址
| [ 填充垃圾数据      ]
低地址 (rsp 当前指向这里)

当原函数执行 ​ret 时，奇妙的化学反应开始了：

1. 第一步​：​ret​ 弹出栈顶的 ​pop rdi; ret 的地址​，赋值给 ​rip。程序跳转到这个 Gadget 执行。
2. 第二步​：执行 ​​pop rdi​​。把此时栈顶的 ​"/bin/sh" 的地址​ 弹出，​完美存入 ​​rdi​​ 寄存器​。此时 ​rsp​ 下移 8 字节，指向了 ​system 函数的地址。
3. 第三步​：执行 ​​ret​​。把此时栈顶的 ​system 函数的地址​ 弹出，赋值给 ​rip​。程序跳转到 ​system 函数执行。
4. 最终结果​：程序执行了 ​system()​ 函数，并且因为第二步的操作，​​rdi​​ 里已经装好了 ​ ​"/bin/sh"​ ​ 的地址。

等价于执行了： ​​system("/bin/sh")​ ​ ，攻击者成功拿到 Shell！

‍

Unions会使用占用空间最大的域的大小来分配内存，一次只能用一个

‍
