L08 Machine-Level Programming IV: Data

‍

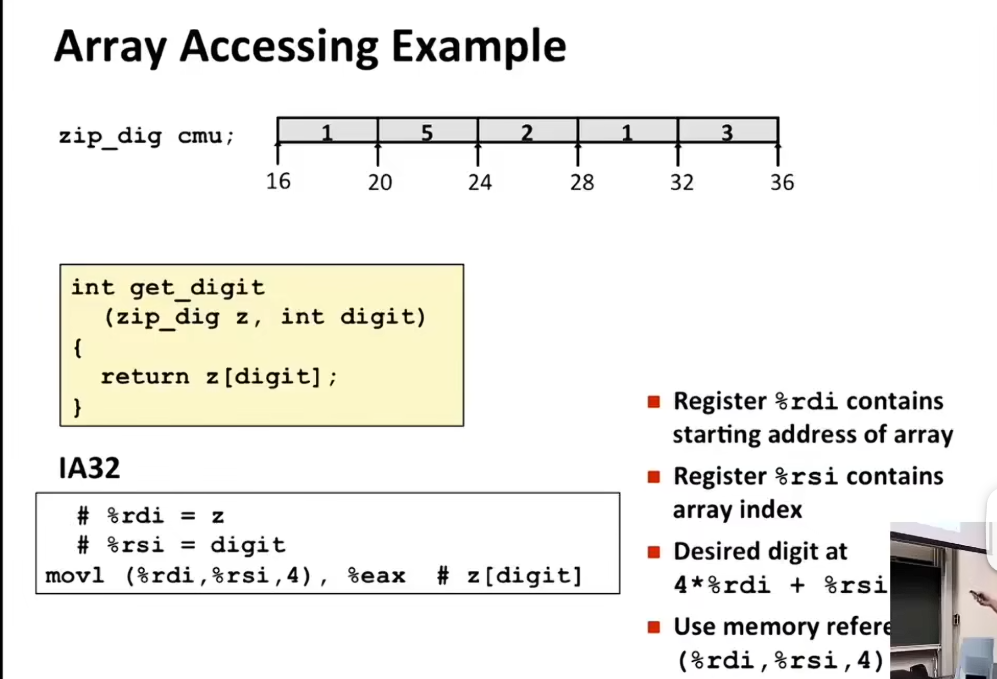

在这个实例中 rdi表示一个数组地址，rsi是需要查询的下标，所以%rdi,%rsi,4 是在以4字节为步长，找rdi寄存器中起始地址+4z的地址，然后内存引用，把这里面的值传递给eax（32位的rax清空高32位），这里的PPT做的有问题

‍

‍

‍

在64位操作系统（现在的主流环境）下：

• ​sizeof(A1)​ ​ = 8字节：因为 A1 是一个指针（地址），在64位系统里，所有指针变量的尺寸固定是 8 字节（8 * 8 = 64位）。
• ​sizeof(*A1)​ ​ = 4字节：因为 A1​ 是 int​ 类型指针，解引用 *A1​ 得到的就是一个 int​ 类型的变量。在常规C语言标准中，int 占 4 字节。

为了让你把这个问题和刚刚那张“多维数组”的 PPT 彻底融合，再帮你补充几个极其容易踩坑的延伸点：

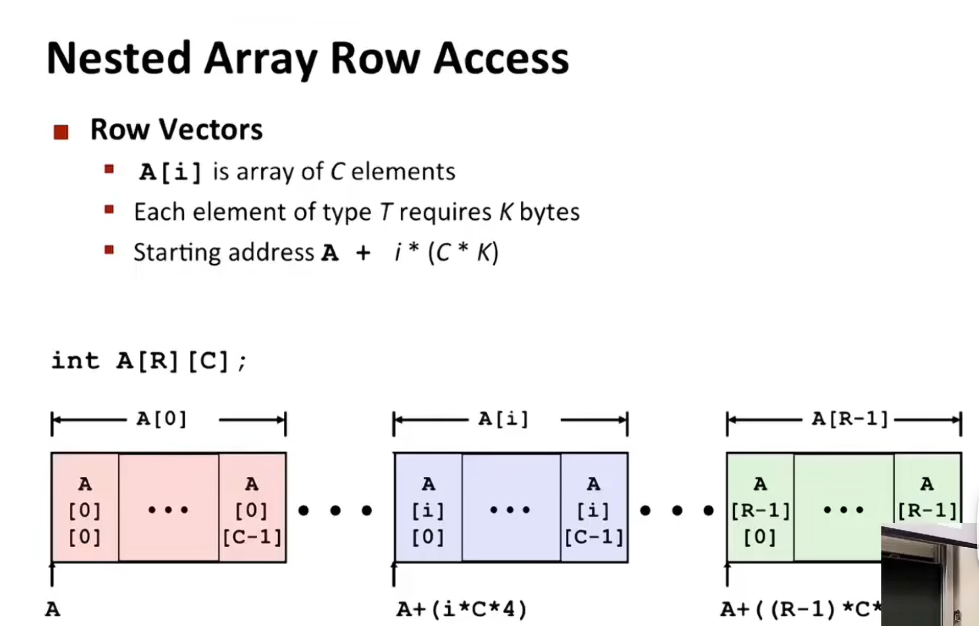

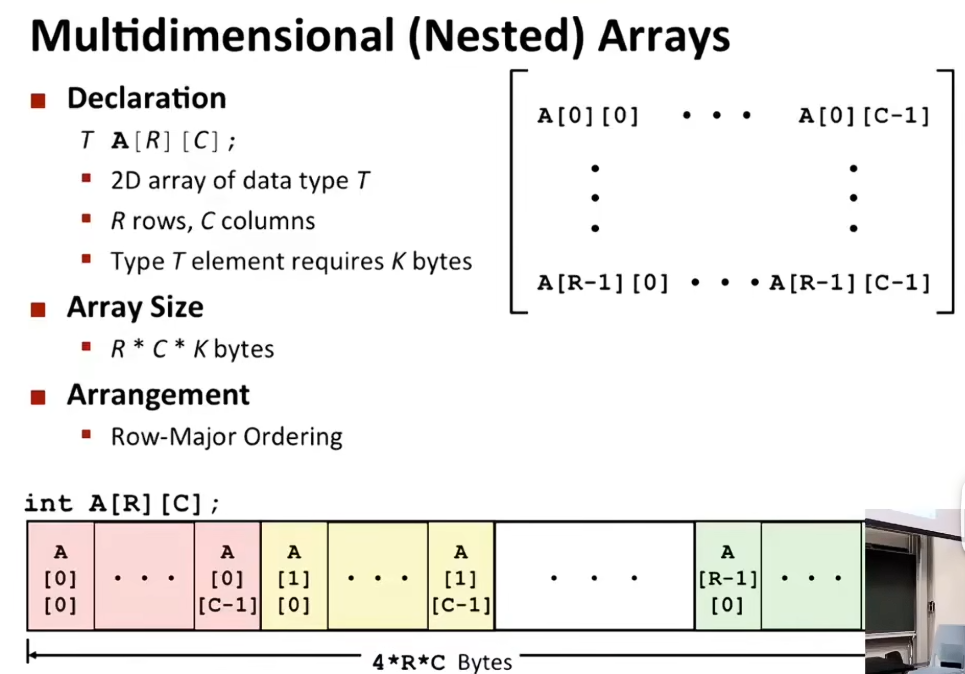

1. 结合 PPT 的“多维数组”场景

PPT 里的数组是 int A[R][C]​。
假设 A1​ 是 int *​ 类型（例如 int *A1 = A[0];​ 或 int *A1 = &A[0][0];）：

• A1​ 指向的是数组里的某一个格子（一个 int）。
• sizeof(A1) = 8 字节（指针本身）。
• sizeof(*A1)​ = 4 字节（格子里的数据 int）。

2. 如果你写 int (*A1)[C] = A; 呢？（这是一个常考陷阱）

如果 A1​ 被声明为指向整个数组的一行的指针（行指针）：

• sizeof(A1)​：依然是 8字节（它还是一个指针）。

• sizeof(*A1)​：此时解引用得到的是一整行（即一个包含 C​ 个 int 的数组）。

  • 所以结果是 ​4 * C​​ 字节。如果 C=5，那 sizeof(*A1) 就是 20 字节。
  • 这也就是 PPT 底部写的 4 * R * C 的一个推导逻辑。

3. 一个经典陷阱：如果 A1 是一个数组名呢？

如果代码里直接写 int A1[10];​，那 A1 不是指针，而是数组本身。

• sizeof(A1)​ 会变成 40 字节（10 * 4），而不是 8 字节。因为数组名在 sizeof​ 面前不会退化成指针。
• 但只要把数组名传进函数当参数，函数里的 sizeof(A1)​ 就会立刻退化成指针，变回 8 字节。

‍

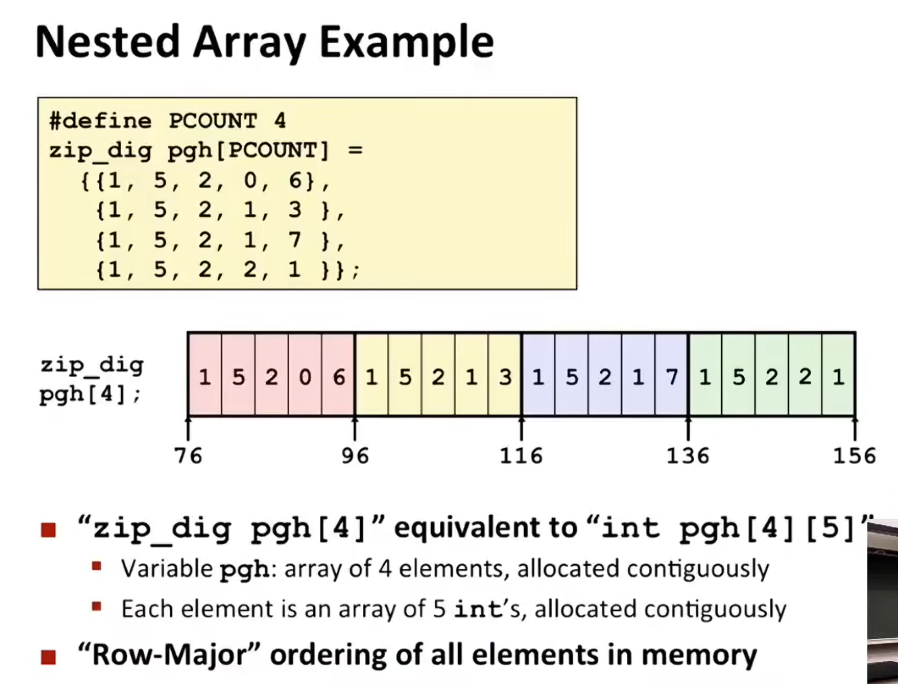

二维数组 行优先排序

寻址公式 ： 起始+i*(c * k) i是行 c是元素个数 k是每个元素的占用大小

‍

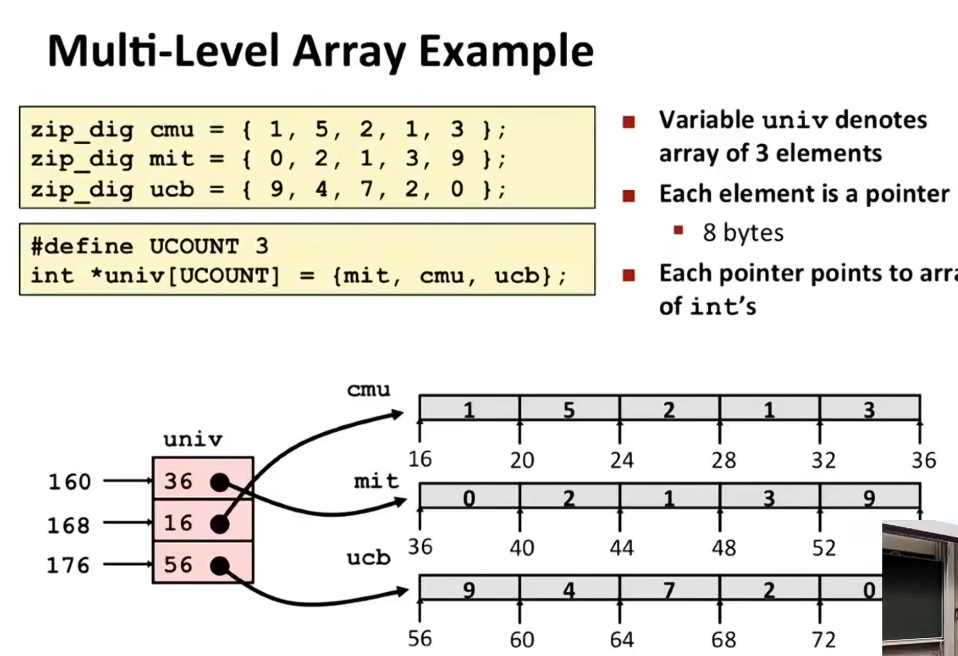

这张图（CSAPP 教材的经典内容）是在向你展示 “多级数组（Multi-Level Array）” ，也就是指针数组。它是对比上一张“嵌套数组（Nested Array）”的另一种二维数据组织方式。

直接回答你的困惑：如果说上一张图是“真正的二维矩阵”，这张图就是“散落的数组”加了一本“通讯录”。

我帮你把这张图的核心逻辑拆解成四个层面：

1. 代码到底声明了什么？

仔细看左侧代码：

zip_dig cmu = { 1, 5, 2, 1, 3 };  // zip_dig 就是 int[5]
zip_dig mit = { 0, 2, 1, 3, 9 };
zip_dig ucb = { 9, 4, 7, 2, 0 };
#define UCOUNT 3
int *univ[UCOUNT] = {mit, cmu, ucb};

• univ​ 是一个数组，大小为 3。
• univ​ 里的每个元素是一个指针（​​int *​ ​ ） 。
• 这些指针分别指向了三个独立的数组（mit​, cmu​, ucb）。
• 因为 univ​ 存的是指针，所以在 64 位系统下，每个元素占 8 字节。

2. 内存图上的具体情况（图的解读）

• 左侧 ​univ​​ 数组（地址 160, 168, 176） ：

  • univ[0]​ 在地址 160，存的值是 36​（即 mit 的首地址）。
  • univ[1]​ 在地址 168，存的值是 16​（即 cmu 的首地址）。
  • univ[2]​ 在地址 176，存的值是 56​（即 ucb 的首地址）。
  • 总大小：3 个指针 × 8 字节 = 24 字节（从地址 160 到 184）。

• 右侧三个独立数组（地址 16, 36, 56） ：

  • 它们分散在内存的其他地方，各有 5 个 int（每个 20 字节）。
  • 黑线箭头就是“指针赋值”的体现：univ 里的指针分别指向了这三个远端数组。

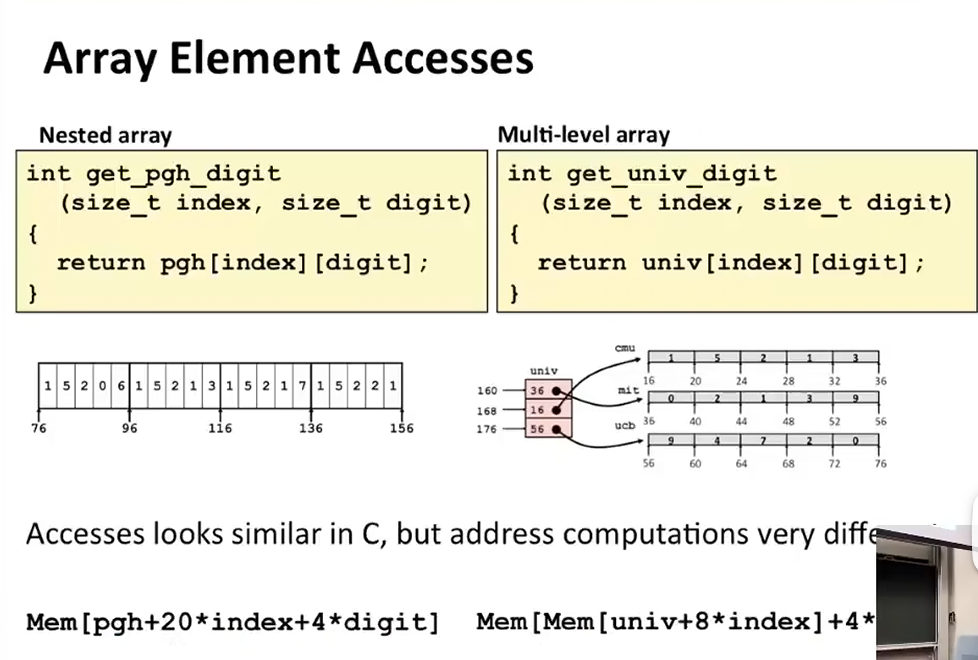

3. 和上一张图（嵌套数组）的核心区别

这才是这张 PPT 真正的教学目的！

4. 怎么算 univ[2][3] 的值？（考试常考）

如果是嵌套数组，公式是：基地址 + (2 * 5 + 3) * 4。
但在多级数组里，你要分两步走：

1. 查通讯录：去 univ​ 数组找第 2 个元素（偏移 2 * 8 = 16​ 字节）。从地址 160 + 16 = 176​ 处取出 56。
2. 去实地取货：以 56​ 为基地址，找第 3 个 int​（偏移 3 * 4 = 12​ 字节）。去地址 56 + 12 = 68​ 处取出 2​。
   汇编会写成两次 mov：

movq 176(%rdi), %rax  # 第一步：取出 univ[2] 指针 (结果是 56)
movl 12(%rax), %eax   # 第二步：取出 *(56 + 12) 的值 (结果是 2)

💡 补充一个 C 语言的 sizeof 陷阱

对比一下：

• int pgh[4][5]​ 的 sizeof(pgh)​ = 80 字节。
• int *univ[3]​ 的 sizeof(univ)​ = 24 字节（仅仅是指针数组的大小）。

总结一句话：这图是在说，如果你想存储多维数据，除了直接开大块连续内存（嵌套数组），还可以用“指针数组”把数据打散，用空间换灵活性。由于它多了一层指针跳转，访问变慢了，但也方便了“各行不等长”的需求。

‍

‍

‍

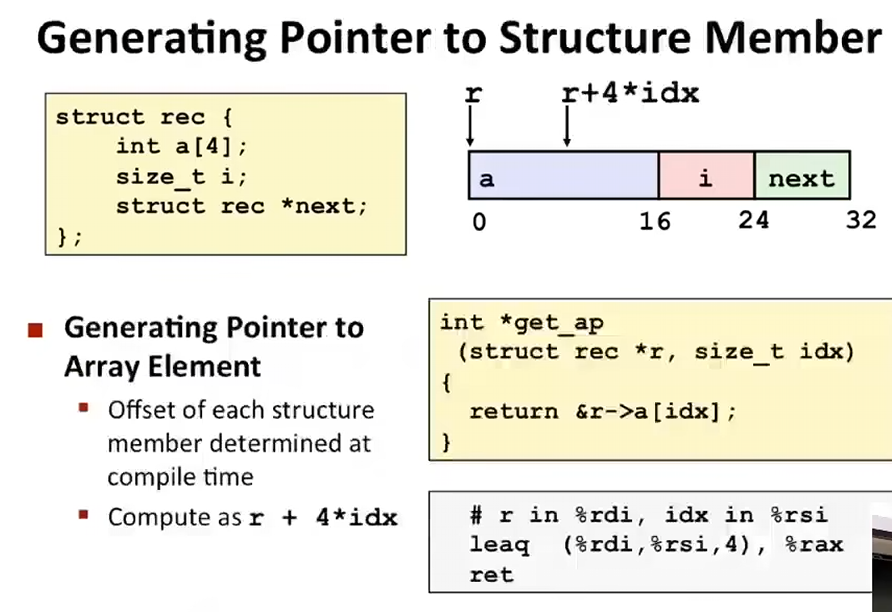

同样，对于结构体，也可以构造类似的内存地址偏移公式来访问成员

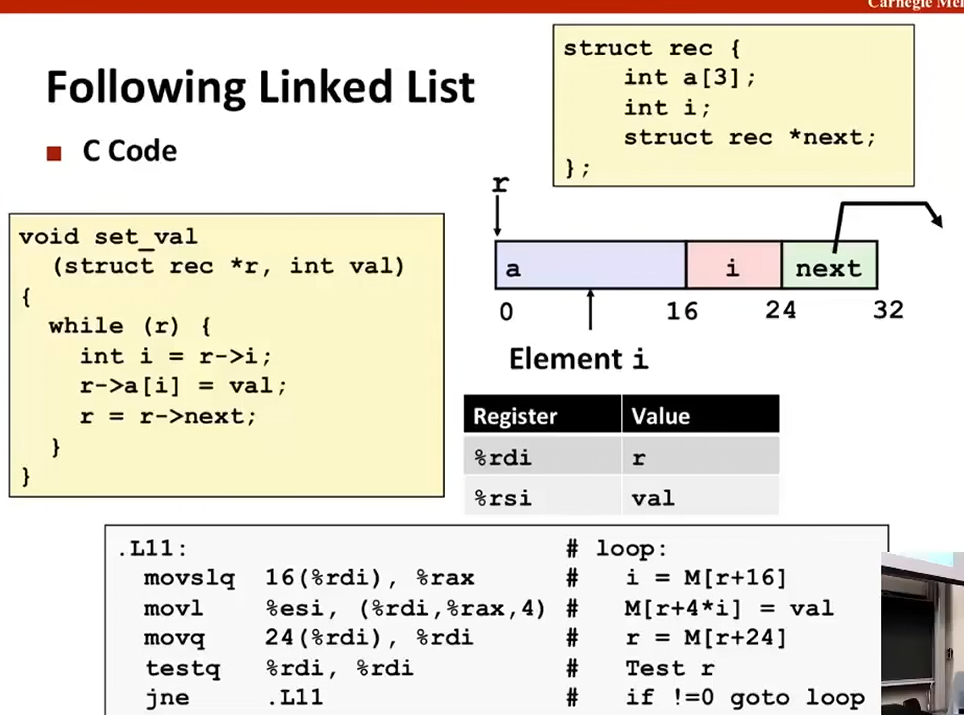

这里是在遍历链表

这张图（CSAPP 的经典内容）把 C 语言链表遍历、结构体内存布局和汇编代码完美对应在了一起。我来帮你把图中的每一行汇编和 C 代码精准映射，让你彻底看透这套逻辑。

1. C 代码的逻辑（图左上）

void set_val(struct rec *r, int val) {
    while (r) {                 // 只要指针不为空
        int i = r->i;           // 取出节点里的下标 i
        r->a[i] = val;          // 把 val 写入数组 a 的第 i 个位置
        r = r->next;            // 指针移向下一个节点
    }
}

这就是标准的单链表遍历：沿着一串节点一路走到底，直到遇到 ​NULL​​ 为止。

2. 结构体内存布局（图右上）

图右上给出了 struct rec 的布局：

• int a[3]​：偏移量 0 到 16（这里占 16 字节，说明有 4 字节的对齐填充）。
• int i​：偏移量 16（占 4 字节）。
• struct rec *next​：偏移量 24（占 8 字节）。
• 整体大小：32 字节。

寄存器分配：

• %rdi​ = r（当前节点的指针）
• %rsi​ = val（要写入的值）

3. 逐行拆解汇编代码（图下方）

.L11:                                 # loop:
    movslq 16(%rdi), %rax             # i = M[r+16]
    movl   %esi, (%rdi,%rax,4)        # M[r+4*i] = val
    movq   24(%rdi), %rdi             # r = M[r+24]
    testq  %rdi, %rdi                 # Test r
    jne    .L11                       # if !=0 goto loop

逐行翻译：

1. ​movslq 16(%rdi), %rax​

   • 结构体偏移 16 是成员 i。
   • movslq​（Move Sign-Extended Long to Quad）：从内存读取 4 字节（int i​），将其符号扩展为 64 位，存入 %rax。
   • 对应 C 代码：int i = r->i;。之所以要扩展为 64 位，是因为接下来它要作为数组的下标参与 64 位地址计算。

2. ​movl %esi, (%rdi,%rax,4)​

   • %esi​ 里存的是参数 val。
   • 目标地址是 %rdi + %rax * 4。
   • %rdi​ 是结构体首地址（数组 a​ 的起点），%rax​ 是刚才取出的 i​，乘以 4 是因为 int 占 4 字节。
   • 把 val​ 写入这个地址。对应 C 代码：r->a[i] = val;

3. ​movq 24(%rdi), %rdi​

   • 结构体偏移 24 是成员 next。
   • 从内存读取 8 字节（指针），直接覆盖写入 %rdi 寄存器。
   • 极其精妙的一点：这一步直接完成了 r = r->next;​。它既读取了下一个节点的地址，又把 %rdi 更新成了这个新地址，一举两得。

4. ​testq %rdi, %rdi​​ + ​jne .L11​

   • testq​ 自己和自己做“与”运算，用来判断 %rdi​ 是不是 0（也就是 NULL）。
   • jne​（Jump if Not Equal）：如果 %rdi​ 不为 0，就跳回 .L11 循环开头。
   • 对应 C 代码：while (r)。

4. 图中表格的校验（寄存器表）

图中间的表格：

• %rdi​ = r （当前节点指针）
• %rsi​ = val​ （要写入的值）
  这个表提示你在函数入口处，参数是通过这两个寄存器传入的。循环过程中 %rdi​ 会不断更新，%rsi 保持不变。

5. 为什么这段汇编效率极高？

• 没有额外的变量存取，%rdi 直接当作节点指针。
• movl​ 写入内存后，不需要做任何判断，立刻通过 movq 24(%rdi), %rdi 把指针顺移到下一个节点。
• 这种写法是编译器的常见优化，将链表遍历的 “取数据-计算-写数据-移动指针-判断” 压缩进了极少的指令里。

‍

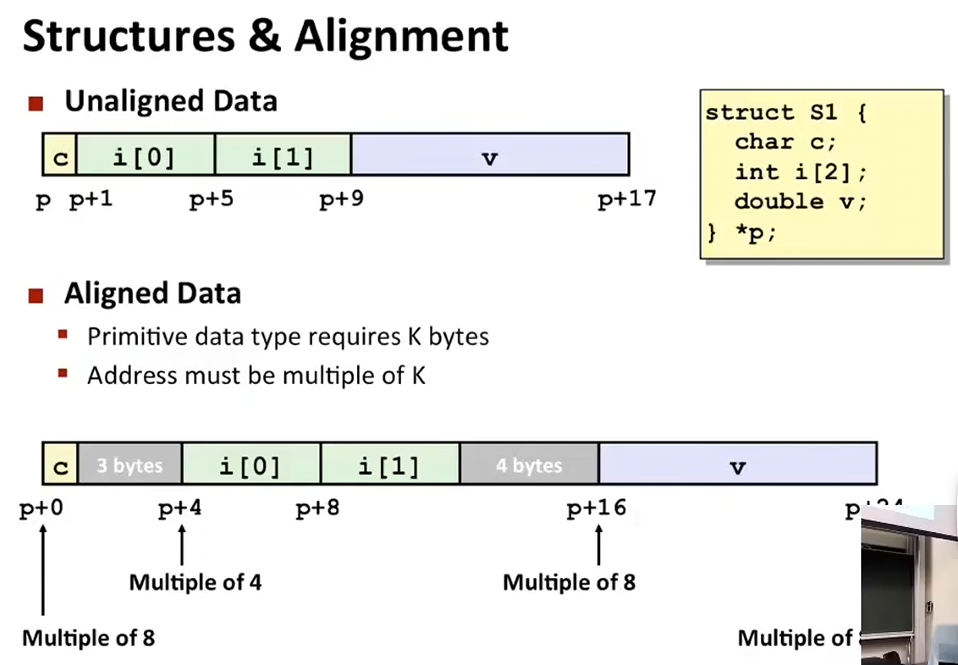

这里讲述的是内存对齐Memory Alignment

1. 代码的基础结构

struct S1 {
    char c;      // 1字节
    int i[2];    // 2个int，共8字节
    double v;    // 8字节
} *p;

在 64 位系统下，char​ 占 1 字节，int​ 占 4 字节，double 占 8 字节。

2. 上半部分：未对齐的数据（Unaligned Data）

图上方展示了如果不加任何干预，直接把数据挨个塞进内存的样子：

• c​ 放在 p 处（第 1 字节）。
• i[0]​ 紧接着放在 p+1（第 2 字节）。
• i[1]​ 放在 p+5（第 6 字节）。
• v​ 放在 p+9（第 10 字节）。
• 总大小：​17 字节（完全没有浪费空间）。

看起来很完美，但硬件不买账！
因为 CPU 读取内存时，并不是一个字节一个字节读的，而是​按块（比如 4 字节或 8 字节）读取的​。如果一个 int​（4字节）跨越了内存块边界（即它的起始地址不是 4 的倍数），CPU 可能要发起两次内存访问才能把它读完，严重影响性能。在某些老旧架构（如早期的 ARM、SPARC）上，这种未对齐访问甚至会​直接导致程序崩溃（总线错误） 。

3. 下半部分：对齐的数据（Aligned Data）

图下方给出了对齐的​硬性规则（图中间的红色字）：

• Primitive data type requires K bytes
• Address must be multiple of K
  意思是：​一个大小为 K 字节的基础数据类型，它的起始地址必须是 K 的倍数。 ​（比如 int​ 是 4 字节，它的地址必须是 4 的倍数；double 是 8 字节，它的地址必须是 8 的倍数）。

按照这个规则，编译器实际生成的内存布局变成了这样：

• c​ 放在 p+0（大小1，地址是1的倍数，没问题）。
• 编译器插入 3 字节的“填充（Padding）” ​（p+1​ 到 p+3）。
• i[0]​ 放在 p+4​（​4 的倍数，大小 4）。
• i[1]​ 放在 p+8​（​4 的倍数，大小 4）。
• 编译器插入 4 字节的“填充” ​（p+12​ 到 p+15）。
• v​ 放在 p+16​（​8 的倍数，大小 8）。

最终，这个结构体占用了 ​24 字节​（1 + 3填充 + 8 + 4填充 + 8 = 24）。

4. 解答图中的几个细节追问

• 为什么底部箭头标注 ​Multiple of 8​​ （8的倍数）？
  除了成员内部要“各自对齐”，结构体本身还有一个“整体对齐”规则：​结构体的总大小必须是其内部最大成员对齐要求的整数倍​。
  这个结构体里最大的是 double v​（对齐要求 8 字节），所以 struct S1​ 的总大小必须是 8 的倍数。17 字节不是 8 的倍数，24 才是。这样在声明 struct S1 arr[2]; 数组时，每一个结构体的起始地址才能依然满足 8 字节对齐。
• 最后的 ​p+24​​ 就是结束位置
  所以整个结构体被撑到了 24 字节。

5. 如何优化？（空间换时间 vs 时间换空间）

如果你嫌 24 字节太浪费，你可以通过改变成员的声明顺序来压缩空间（这也是一道经典面试题）：

c

struct S1_optimized {
    double v;    // 8字节
    int i[2];    // 8字节
    char c;      // 1字节
    // 尾部填充 7 字节
};

这样 v​ 在 p+0​，i​ 在 p+8​，c​ 在 p+16​，总共只需要 ​17 字节（加上尾部填充变成24字节） ​。
等等，这里有个陷阱：把 ​double​​ 放开头，​​c​​ 放最后，总大小会变成 24 字节。但如果改成：​​int i[2]; char c; double v;​ ​ 顺序，总大小依然是 24（中间会有 3 字节填充，尾部 4 字节填充）。最极致的压缩往往受限于最大对齐要求。

一句话总结：你看到的“似乎是一种对齐”，就是编译器为了迎合 CPU 的读取规律，牺牲几个字节的内存，把每个数据的起始地址都垫到其自身大小的整数倍上。这就是内存对齐。✅

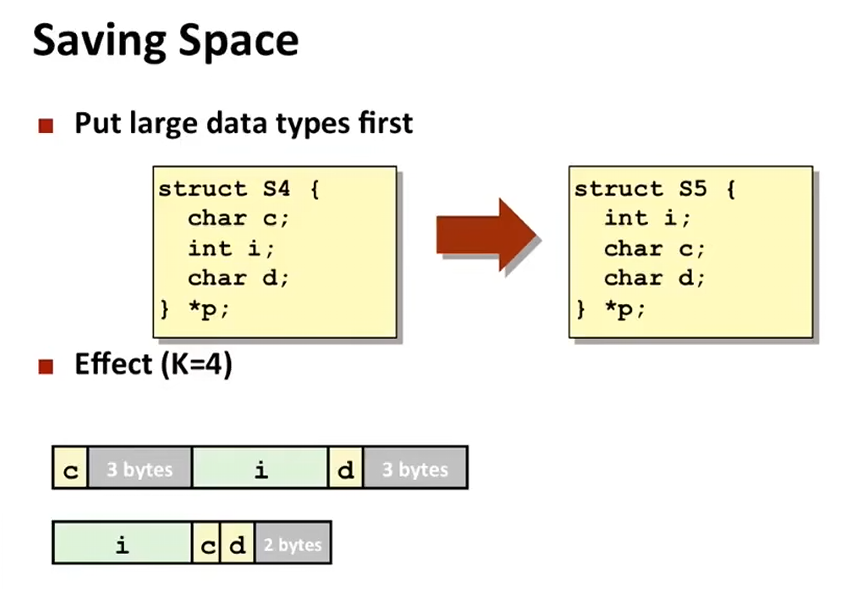

这是一种优化

‍
