L07 Machine-Level Programming III: Procedures

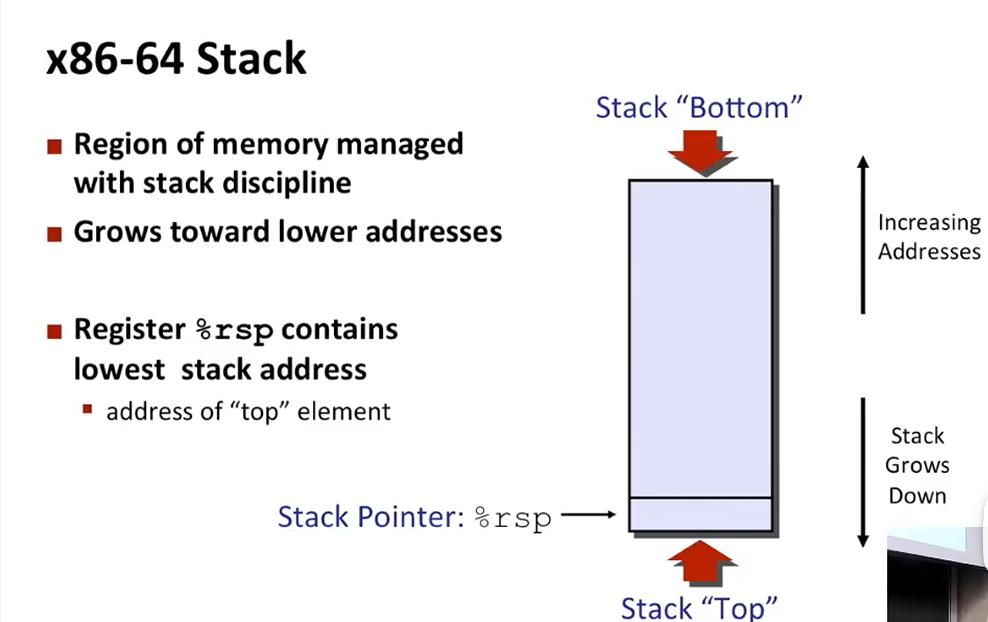

在x86-64中，栈在过程控制中起到了关键作用。内存中专门有一块地方被划出来作为栈。程序用栈来管理过程调用与返回状态

栈是一种先进后出的数据结构，有栈顶和栈底。

%rsp是栈顶指针，他的值是当前栈顶部的地址。栈的起始地址通常是高位，当栈中的数据增加时，栈指针会递减。

约定俗成中，栈是倒着画的（栈顶在下），并且地址是从下往上递增的（上面时高位地址），所以当增加数据时，指针递减。

我们有push（入栈） pop（出栈）两种指令对栈进行操作，经常写作pushq popq（对quadword进行操作）：

pushq src： src可以是寄存器 内存 或者立即数（常数），读取src的数据，随后将栈指针地址-8Bytes 然后把数据存进去

同理 popq dest 把当前栈指针的数据读出来写到dest去，随后栈地址+8Bytes。对pop的dest而言，目标必须是寄存器或内存地址。

完整的 pushq​ / popq 速查表

补充：你没有提到但值得记住的细节

• ​popq %rsp​​ 是特殊行为​：如果目标是 %rsp​，CPU 会先将栈顶数据加载到 %rsp，然后再调整栈指针（这种行为极其罕见，建议不要这样写，容易造成混乱）。
• 方向​：push​ 是“压”（栈向下增长），pop 是“弹”（栈向上收缩），你描述的顺序完全正确。

‍

call 和 return的思想和栈是类似的，以下例子说明了这一点：

long mult2(long a, long b){
    long s = a*b;
    return s;
}

void multstore(long x, long y, long *dest){	  #dest是一个指针
	long t = mult2(x,y);	#调用mult2
    *dest = t;	#指针解引用，存储t
}

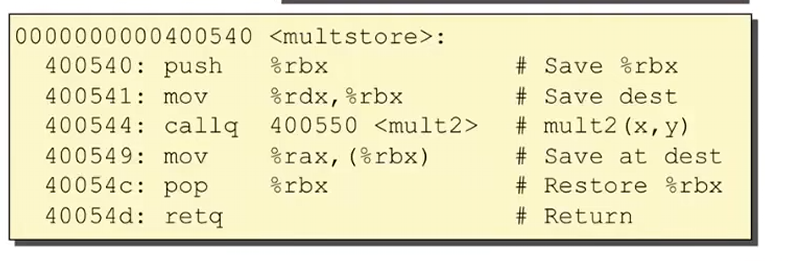

那么，在汇编层面，就可能是这样的：

push %rbx #将rbx的值保存到栈中，因为接下来会被覆盖
mov %rdx, %rbx #把dest的指针地址保存到rbx这个寄存器中
callq 400550 <mult2> #调用方法
mov %rax, (%rbx) #rbx里面之前存放的是一个地址，所以需要用（）内存引用，就是把计算出来的值写道rbx里面去
pop %rbx #栈顶原先是之前rbx的值，现在出栈，重新写回rbx
retq #返回现在rax寄存器中的值

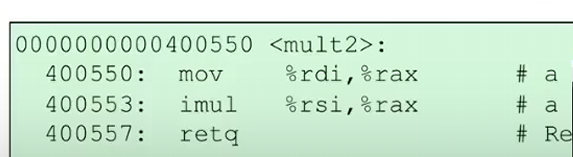

<mult2>:
mov %rdi, %rax # 将函数的第一个参数复制到rax寄存器
imul %rsi, %rax #%rax = %rax * %rsi 第一个参数和第二个参数相乘，写入rax
retq #返回rax

在这里，我们使用了 rbx作为栈上原先数据的寄存，理论上是可以使用其他寄存器的，但是通常我们遵循ABI的调用约定：

1. 硬性规则（ABI 调用约定）

在 x86-64 架构中（你用的 System V ABI），寄存器有明确的身份分工：

所以​：你当然可以用 %r8​ 或 %r10​（调用者保存）来存 dest​，但那样你仍然要 push %r8​ 和 pop %r8​。既然都要 push/pop，为什么不直接用“被调用者保存”的寄存器呢？——这就是 GCC 的逻辑。

2. 为什么 GCC 偏偏选了 %rbx​，而不是 %r12​ 或 %rbp？

既然 %rbx​、%r12​、%r13​、%r14​、%r15​ 都属“被调用者保存”类，功能等价，为什么特指 %rbx？

答案：为了节省指令长度（REX 前缀）！

在 64 位模式下：

• 访问 %rbx​、%rbp​、%rsp​ 等​低 8 个通用寄存器​，指令编码不需要额外的 REX 前缀（1 个字节）。
• 访问 %r12​ ~ %r15​（扩展寄存器），指令编码必须带 REX 前缀（多占 1 个字节）。

push %rbx​ 编码只需 1 个字节，而 push %r12​ 编码需 2 个字节。
在大型程序里，编译器会优先选择 %rbx​ 来​节省一点点代码体积（这属于微优化）。

3. 如果我用 %r10（调用者保存）会怎样？

如果你这样写汇编（把 %rdx​ 复制到 %r10​，不 push）：

assembly

mov %rdx, %r10
callq mult2
mov %rax, (%r10)

虽然在这个简单的 mult2​ 函数里，它没有动 %r10​，所以​碰巧能跑对​。
但​编译器（作为通用工具）不会冒这个险​，因为调用约定规定 %r10​ 是“调用者保存”，意味着 mult2​ 在理论上有权随意修改 ​%r10​​ 而不负责恢复。为了 100% 安全，GCC 绝不会把需要跨 call​ 存活的变量放在调用者保存寄存器里（除非它确认 mult2 内部没用到，但在复杂优化中难以保证）。

‍

‍

在上述例子中，我们使用了call和ret。要调用一个函数，只需要call此函数的标签，需要返回的时候只需要ret。他们只是做了控制部分。

‍

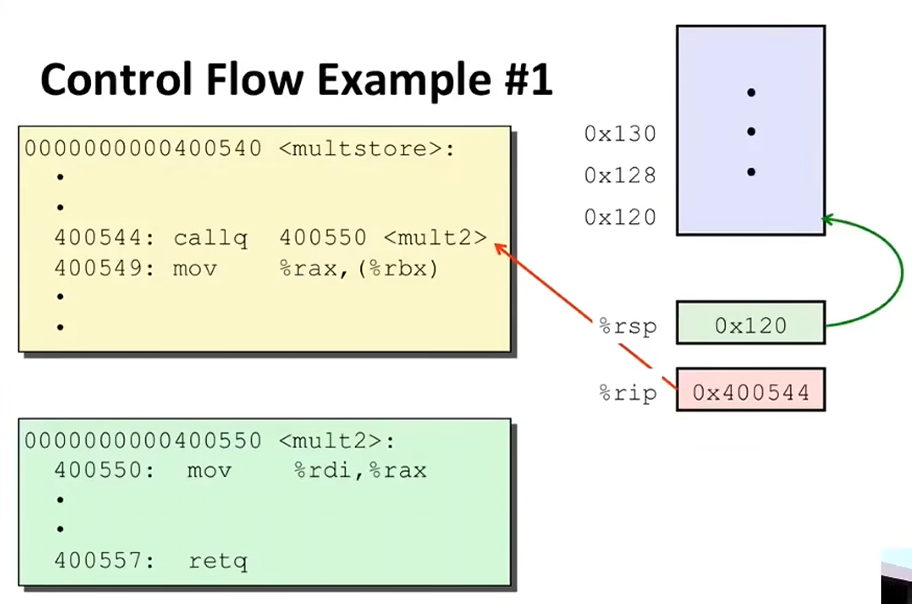

在这个例子中 rip（指令指针寄存器）永远指向下一条即将执行的指令。

CPU 执行 callq​ 时，rip 的变化过程（分三步）

所以，你问“为什么这里的 rip 是 400544” —— 因为在​取指阶段​，rip 必须指向那条指令自己，不然 CPU 根本不知道要去哪里读代码。

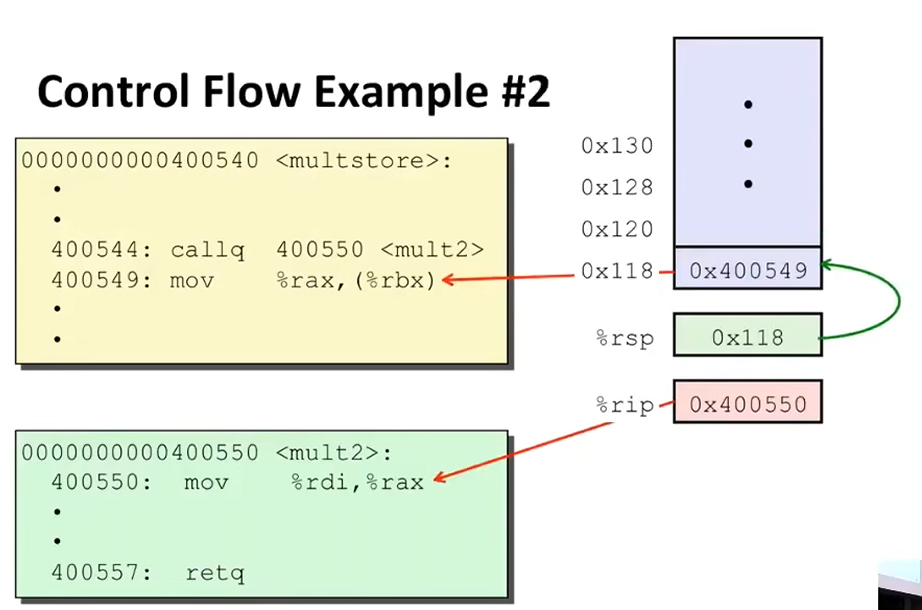

在这里，栈上新增了一个地址。CPU执行callq的时候 算出了下一个指令的地址在 400549。callq的核心功能里面有：将计算出的返回地址压入栈中，随后改变rip（下一条去执行的指令）为400550。

ret的功能是逆转call的效果，他会假设栈顶有一个需要被跳转的地址，它会将栈顶pop出（增加栈指针rsp的地址），随后将rip的地址变为刚才被pop出的栈顶。等mult2执行完了retq，400549会从栈顶被弹出，写回rip，这就是程序下一步执行的地方。

‍

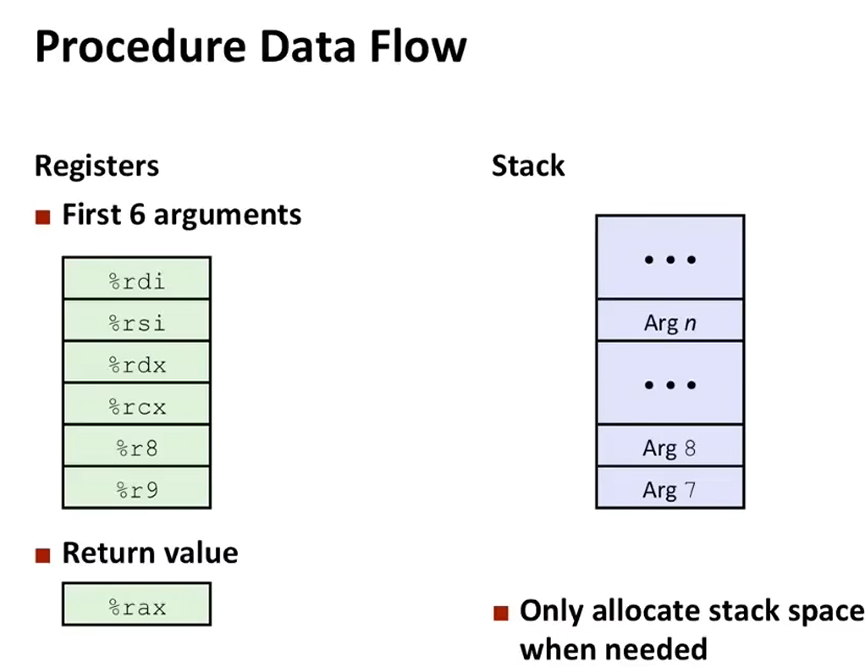

对于数据的传输，在之前我们提到ABI默认规定了前六个参数用dsdc89进行存储（这里实际上只存储整型以及地址，对于浮点型数据实际上是由另一组单独的寄存器进行传递的），超出6个参数的部分参数会被存放在栈上的内存中

‍

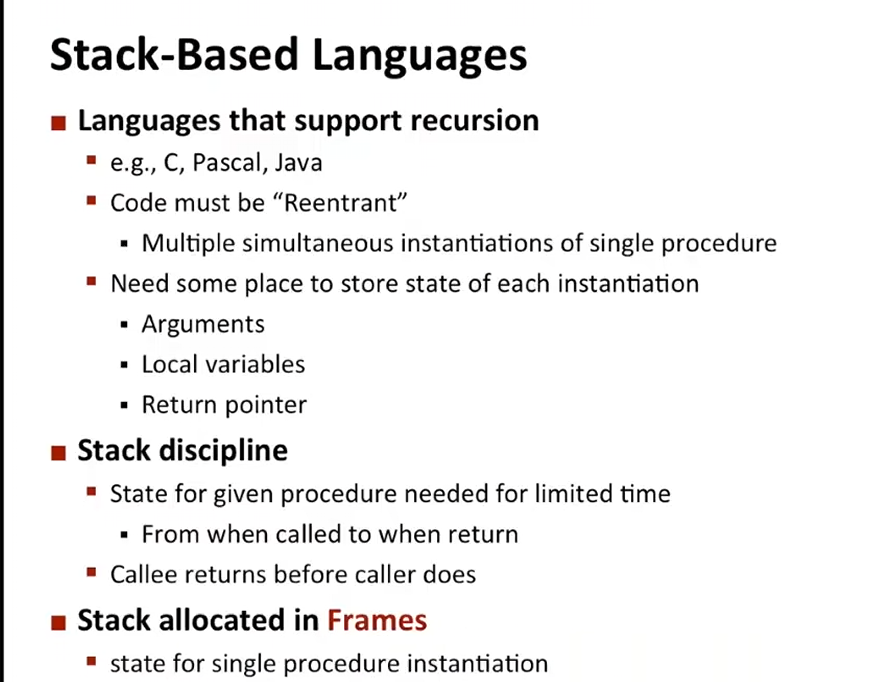

简单来说，它是在回答一个根本问题： “为什么计算机要用‘栈’这种结构来管理函数调用，而不是随便找块内存乱放？”

为了让你把这张理论图和之前我们聊的汇编代码（​​push​​ 、​​pop​​ 、​​call​​ 、​​ret​​ ） 彻底打通，我把图中的关键信息拆解成“为什么”和“怎么做”：

1. 图中的核心逻辑（为什么是栈？）

• 支持递归（Recursion） ：函数可以调用自己。这意味着同一个函数的代码，可能在内存中同时有多个“正在执行但还没返回”的版本（比如递归求阶乘时，fact(5)​ 等着 fact(4)​，fact(4)​ 等着 fact(3)……）。
• 代码必须可重入（Reentrant） ：代码本身是只读的（在 .text​ 段）。既然代码只有一份，那么每一层调用独有的数据（参数、局部变量、返回地址）就绝对不能混在一起，必须分开存放。
• 栈的天然属性（LIFO，后进先出） ：因为被调用者（Callee）一定比调用者（Caller）先返回（mult2​ 一定比 multstore​ 先 ret）。这种“后进先出”的嵌套关系，完美匹配栈这种数据结构。

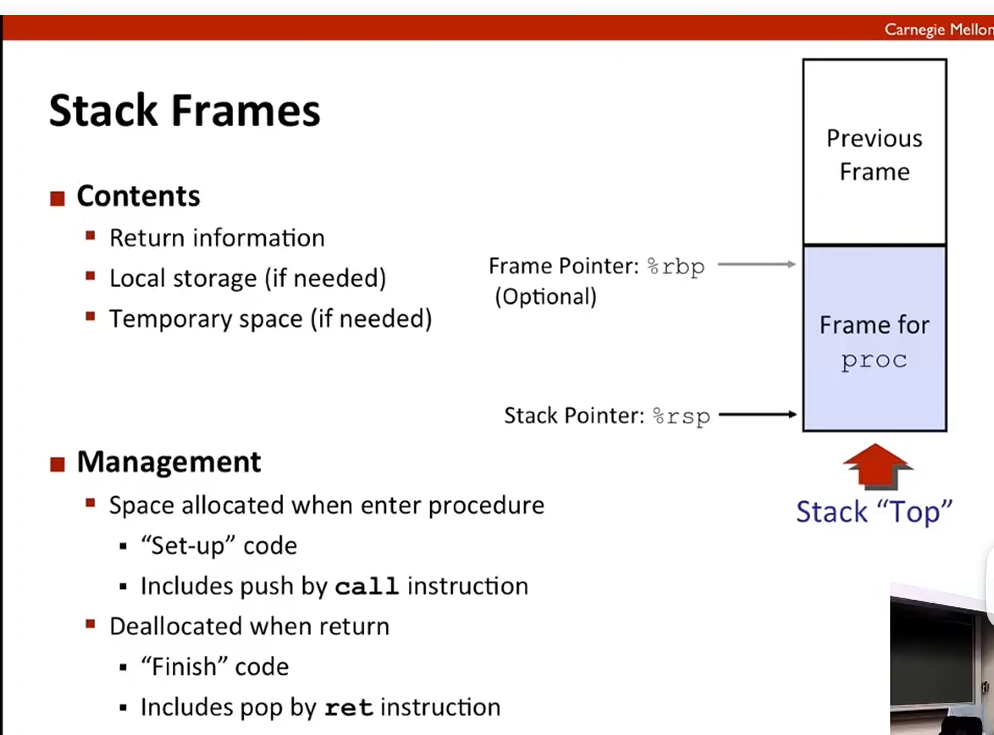

2. 图中的“栈帧（Stack Frame）”是什么？

图中提到的 “Stack allocated in Frames” ，就是你之前在调试器里看到的那些栈内存格子。

• 一个栈帧 = 一次函数调用的专属“工作台” 。

• 当 CPU 执行 call​ 跳进一个函数时，它会在栈顶（%rsp 以下）开辟一块新区域（栈帧）。

• 这块区域里存着：

  1. 返回指针（Return Pointer） ：你之前学的 call​ 压入的返回地址（0x400549）。
  2. 参数（Arguments） ：如果寄存器不够放了，就压在栈上。
  3. 局部变量（Local Variables） ：比如 long w = 1;​，如果 w​ 需要取地址（&w），它就必须存在栈帧里。

3. 结合你之前看的汇编代码（理论 → 硬件）

图中的理论，落实到你的 multstore 汇编里是这样的：

4. 总结一句话

这张图是在告诉你：因为高级语言支持递归和嵌套调用，底层硬件必须提供一种“后进先出”的临时存储机制来隔离每层调用的数据。

这种机制在硬件层面就是 ​%rsp​​ （栈指针） + 内存，在指令层面就是 ​push/pop/call/ret​​，在函数层面就是 “栈帧” 。我们之前花很大功夫看的 %rsp​ 上下移动，本质上就是在严格执行这张图里的 “Stack Discipline（栈规则）” ——被调者永远在调用者之前返回，所以数据永远像叠盘子一样后进先出。 🍽️

一个栈帧（Stack Frame）占用连续的多个 8 字节格子（比如几十甚至几百字节）。call​ 指令只负责压入其中的 1 个格子（返回地址） ，栈帧里剩下的空间，是由函数开头的其他指令（比如 subq​ 或 push）来分配的。

为了让你看清“栈帧”的全貌，我们拿你之前写的 multstore​ 函数，把它的完整栈帧画出来，你就全明白了：

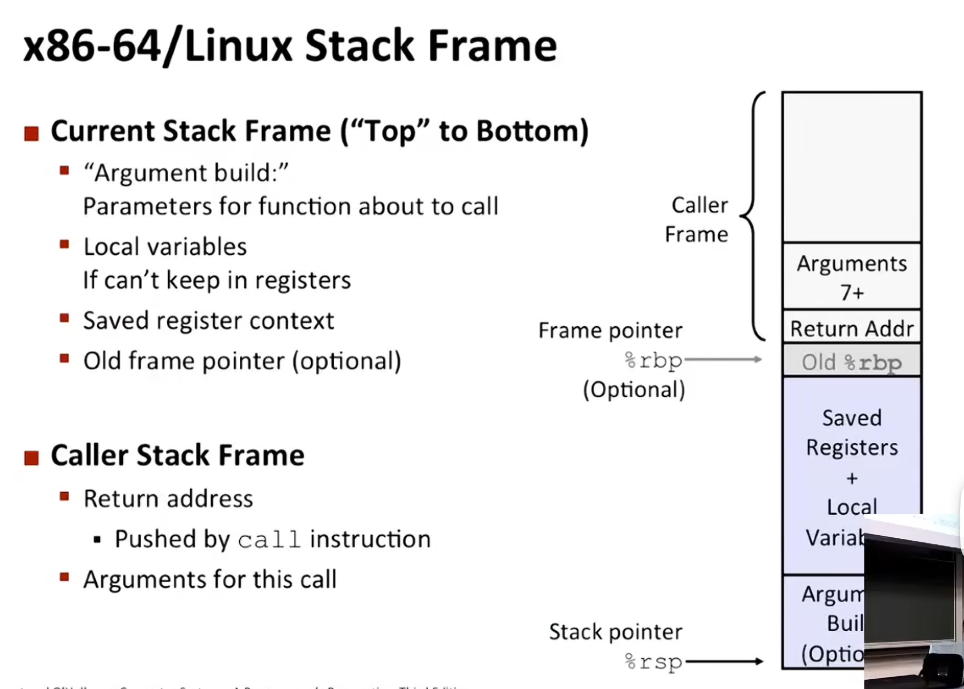

1. 一个栈帧到底长什么样？（内存布局）

假设 multstore​ 函数被调用时，栈里的完整情况是这样的（从高地址到低地址，向下增长）：

2. 拆解：call 和其他“栈帧内容”的分工

① 返回信息（Return Information）

• 谁负责：call 指令。
• 占多大：8 字节（只占一个格子）。
• 存的啥：下一条指令的地址（0x400549）。

② 保存的寄存器（比如 %rbx）

• 谁负责：函数开头的 push %rbx。
• 占多大：8 字节（又占一个新格子）。
• 为啥要占：因为 %rbx​ 在函数内部要被覆盖（存 dest 地址），必须先把它原来的值存到栈上保护起来。

③ 局部变量和临时空间（Local & Temporary）

• 谁负责：编译器生成的 subq $24, %rsp 之类的指令。
• 占多大：任意大小（比如 24 字节 = 3 个格子）。
• 例子：如果你的 C 代码里有 long w = 1;​ 并且你对 w​ 取了地址（&w），编译器就会在栈上开辟 8 字节给它。

3. 回到你问的“一个地址 8Bytes 哪里容得下其他东西”

关键纠正：你理解的“一个地址”是指一个内存格子（8字节）。但 “栈帧”不是指一个格子，而是从栈顶 ​%rsp​​ 到栈底（返回地址）之间的这一整片连续区域。

call​ 只负责在这个区域里放了第一块砖（返回地址） 。函数开头的 push​ 和 subq​ 负责继续往上（低地址）砌墙（放寄存器和局部变量） 。

4. 实际汇编指令是如何一步步搭起这个栈帧的？

以你的 multstore 为例，进入函数后的执行顺序：

1. 执行 ​call​​ 前：%rsp = 0x128（调用者的栈顶）。
2. 执行 ​call​​：压入返回地址，%rsp = 0x120。此时栈帧只有 1 个格子。
3. 执行 ​push %rbx​​：压入 8 字节，%rsp = 0x118。此时栈帧扩展到 2 个格子。
4. （假设需要局部变量）执行 ​subq $16, %rsp​​：直接把 %rsp​ 向下移动 16 字节（预留 2 个空格），%rsp = 0x108。此时栈帧扩展到 4 个格子。
5. 函数返回前，依次执行 addq $16, %rsp​、pop %rbx​、ret，把栈帧一层层拆掉。

总结一句话

​call​​ 只压入 8 字节的返回地址，这只是栈帧的“冰山一角”。
栈帧的总大小 = 返回地址(8B) + 保存的寄存器(n​8B) + 局部变量(m​8B) + 临时参数(k*8B) 。
所以完全容得下“返回信息、局部存储、临时空间”这三样东西，因为它们只是共用一块连续的、由 %rsp 管理的大内存区域。✅

‍

#include<stdio.h>

int add(int a, int b);

int main(){
    int a;
    int b;
    scanf("%d %d",&a,&b);
    printf("%d",add(a,b));
    return 0;
}

int add(int a, int b){
    return a+b;
}

这一段C语言程序，执行到add的时候大概的栈结构如下：

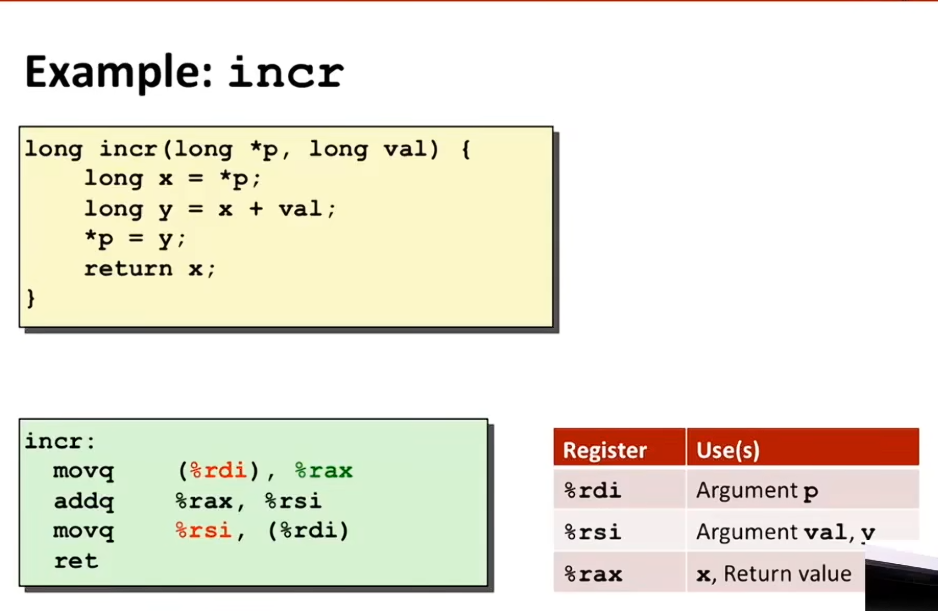

汇编干了这些事情：

1. 把x（rdi里面存储的是一个内存地址，所以加（）表示读出这个内存地址里面是什么）取出来 放倒rax，现在rax里面放的是一个数值
2. 将 rsi = rsi + rax 也就是rsi= x+y
3. 再将 rsi刚才的计算结果 写到rdi存储的内存地址去
4. 返回rax寄存器的值 也就是最早 rdi里面存储的对应内存地址里面的值x

‍

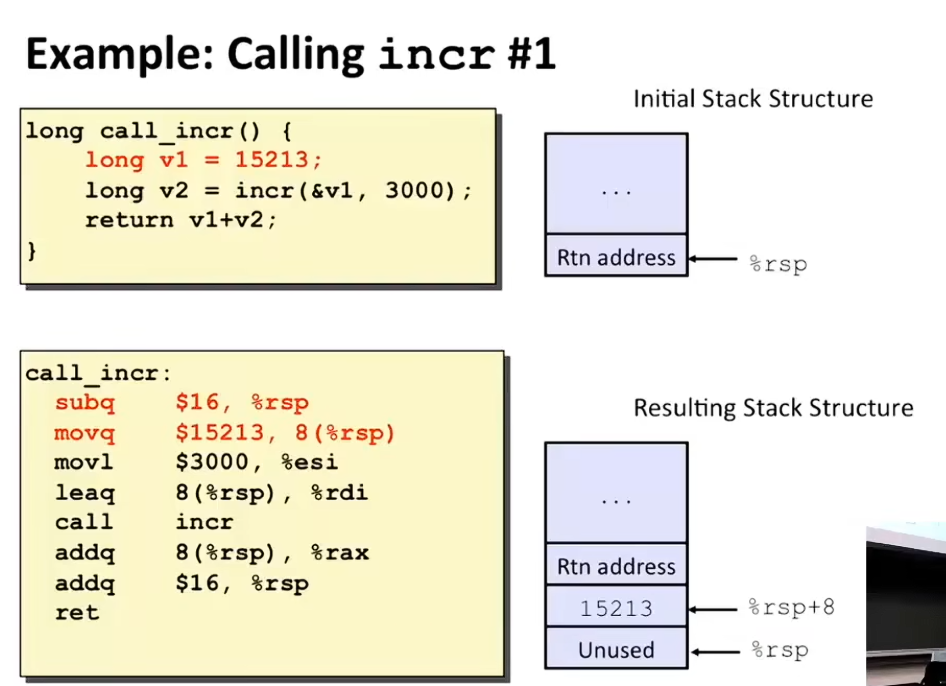

call_incr:
    subq   $16, %rsp          # 1. 栈指针向下移动 16 字节（分配栈帧空间）
    movq   $15213, 8(%rsp)    # 2. long v1 = 15213; 把 15213 存入 rsp+8 的位置
    movl   $3000, %esi        # 3. 第二个参数 val=3000 存入 %esi（注意用 32 位 movl，高位自动清零）
    leaq   8(%rsp), %rdi      # 4. 取 v1 的地址（&v1），存入 %rdi（第一个参数）
    call   incr               # 5. 调用 incr(&v1, 3000)
                               #    （call 会压入返回地址，跳转执行 incr）
    addq   8(%rsp), %rax      # 6. 返回值 %rax（旧值 15213） += 现在内存里的 v1（已变成 18213）
    addq   $16, %rsp          # 7. 回收栈帧空间（%rsp 加回 16）
    ret                        # 8. 返回，此时 %rax = 15213 + 18213 = 33426

‍

之前提过 寄存器分类 调用者保存寄存器和被调用者保存寄存器，有明确的区分。

‍

‍

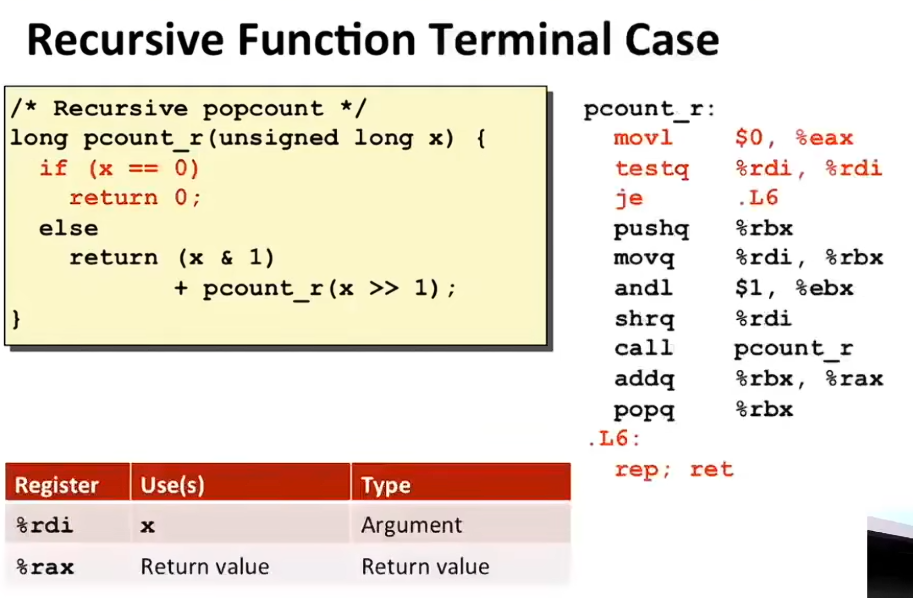

1. 先假设输入数是0，并且重置rax为0（用eax清空高32位）
2. 判断rdi（第一输入参数）是否为0，如果是就转跳L6
3. 寄存器rbx入栈（被调用者保存），第一输入参数复制到rbx中，且最低位和1做与运算，随后逻辑右移（shrq）
4. 调用自己（递归），又是新的栈创建过程
5. 当最后一次递归函数主体结束之后，就开始利用addq 将每一轮递归运算出的 %rbx里面的值进行相加，随后把这一小块备份出栈，把栈上保存的上一层调用者的旧 ​%rbx​​ 值弹出，恢复给上一层使用。
