L06 Machine-Level Programming II: Control

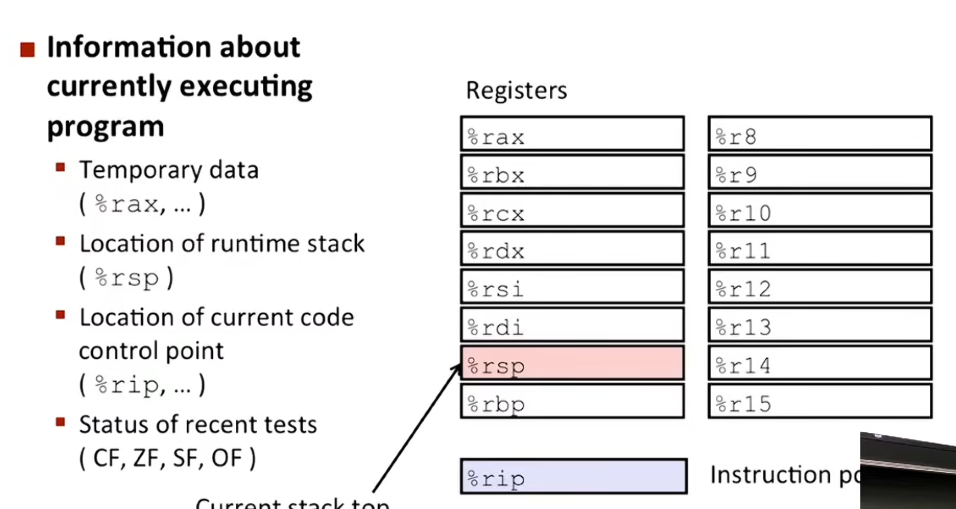

CF ： Carry Flag （对于相加无符号数，进位）
SF ： Sign Flag （对于有符号数，如果是负数则标记为1）
ZF ： Zero Flag （计算结果确定是0）
OF ：Overflow Flag（对于有符号数的溢出标记）

‍

cmp Src2,Src1 对两个数做减法，不对任何数值做出改变，然后给出上述四个条件码
可以用 test Src1, Src2来确定 正负零，eg test %rax %rax

q结尾的指令表示对64位的数据进行操作，也就是quadward（word是两个字节 quad是四倍词根，所以这是八字节）

‍

‍

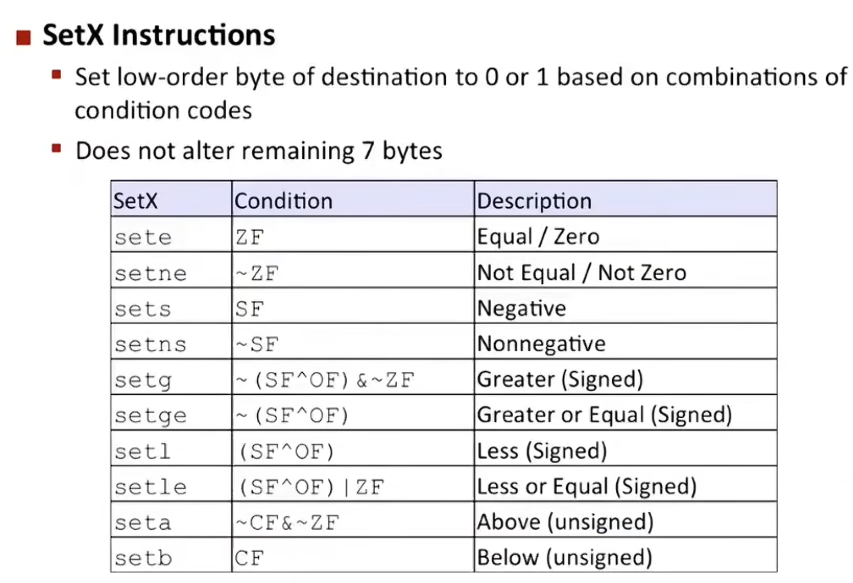

这是 x86/x86-64 汇编语言中的条件字节设置指令族（SETX） 。

简单来说，它的核心功能是：根据当前 CPU 标志寄存器（EFLAGS/RFLAGS）中条件码（如 ZF、SF、OF、CF）的组合，将目标操作数（寄存器或内存单元）的最低 1 个字节设置为 0 或 1，而其余 7 个字节（若目标是 64 位寄存器）保持原样不变。其中 “低位”（Least Significant Byte, LSB）永远位于寄存器的最右边。

为了帮你快速理解，这张表实际上是在教汇编编译器如何把“比较结果”转成“布尔值（0/1）”。以下是关键解读：

1. 指令分类（按比较类型）

• 判等/判零：sete​（相等）和 setne​（不等）。只看零标志位 ZF。
• 判正负：sets​（负数）和 setns​（非负）。只看符号标志位 SF。
• 有符号数比较（g​/l​ 系列）：用于 int​ 类型。因为要考虑正负溢出（OF），所以条件最复杂（如 setg​ 要求 SF == OF​ 且 ZF == 0）。
• 无符号数比较（a​/b​ 系列）：用于 unsigned int​ 类型。仅看进位标志位 CF 和零标志 ZF（如 seta​ 要求 CF=0​ 且 ZF=0，表示“高于”）。

2. 特别注意（有符号 vs 无符号）

表格中 setg​（大于）和 seta​（高于）在中文里都像“大于”，但本质完全不同：

• setg​ 针对有符号数（如 -1 > -2​），必须处理溢出（SF^OF）。
• seta​ 针对无符号数（如 255 > 1​），看进位（CF）。

3. 典型使用场景

它几乎总是紧跟在 CMP​（比较）或 TEST​（测试）指令之后。例如 C 语言代码 return (a > b); 编译后，通常会生成：

cmp  eax, ebx   ; 比较 a 和 b
setg al         ; 如果 a > b (有符号)，al 置 1，否则置 0
movzx eax, al   ; 将 al 扩展为完整的 32 位返回值

重要限制：目标操作数必须是 8 位（如 AL​、BL​、CL​ 或 BYTE PTR [内存地址]​），不能直接写 setg eax，因为这条指令只改低字节。

‍

对于x86-64的16个寄存器，我们可以直接将任意一个寄存器的最低为设置为0或1，而不影响该寄存器中的其他七个字节

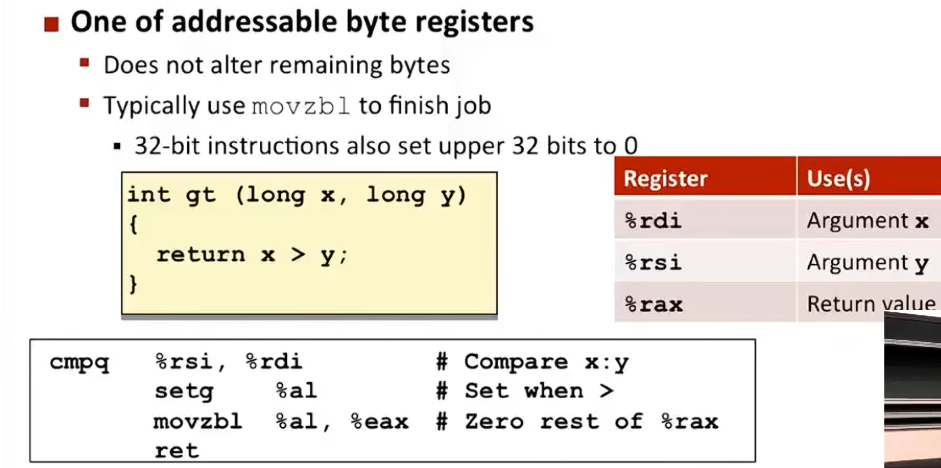

cmq首先根据 %rdi %rsi （第一参数在rdi 第二在rsi）获取四个状态码中的一个，运算结果被存储到了“标志寄存器”，也就是RFLAGS/EFLAGS 中。其中：

• 比如第 0 位（bit 0）专门做​进位标志（CF） 。
• 第 6 位（bit 6）专门做​零标志（ZF） 。
• 第 7 位（bit 7）专门做​符号标志（SF） 。
• 第 11 位（bit 11）专门做溢出标志（OF） 。

随后 setg ，根据RFLAGS 里面的内容。设置了寄存器 %rax 的最低位置（%al，最低位1字节）为0或1

那么现在 %rax 一共八字节，其中最低位字节是刚才的状态码。现在希望其他七位都变成0。因此这里使用了movzbl（move zero extend byte to long），以及一个x86-64的特性：

• movzbl​（Move Zero Extend Byte to Long）指令，把 1 字节的 %al​ 复制到 4 字节的 %eax​ 中，复制时高位全部补 0。这样，%eax​ 的 4 个字节（即 %rax 的低 32 位）瞬间变干净了。

  因此，我们在这里使用了 movzbl %al %eax

• 在 x86-64 架构中，有一条铁律——任何写入 32 位寄存器（如 ​%eax​​ **）的操作，CPU 硬件都会自动将对应的 64 位寄存器（**​ ​%rax​​ ）的高 32 位清零。
  所以这一条指令执行完，%rax​ 的 8 个字节全部归零（除了最低位保留了 0 或 1）。

最后 结果被return出来 返回状态码。

对于rax 主要用于返回 更准确地说，x86-64 里 ​%rax 这一组寄存器是这样分的：

‍

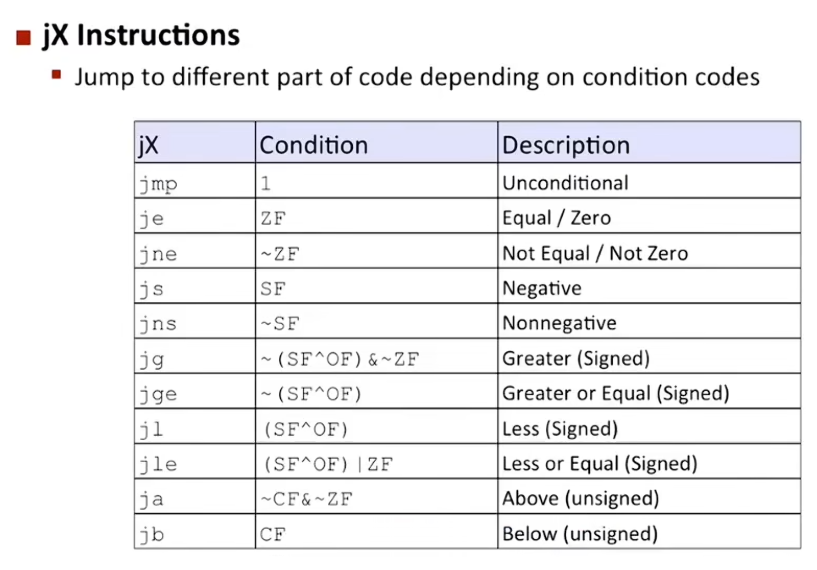

对于条件控制，主要使用Jumping：

这张表是 x86 汇编里条件跳转（Conditional Jump） 的“九阴真经”，非常核心。我来教你一套三步法，让你一眼看穿它的本质。

第一步：先看懂“条件（Condition）”那一列的数学符号

这一列是用布尔代数描述 CPU 内部 RFLAGS 标志位的组合逻辑。先记住几个符号含义：

• ~​ 表示 取反（Not，即该标志位为 0）
• &​ 表示 与（And，必须同时满足）
• |​ 表示 或（Or，满足其一即可）
• ^​ 表示 异或（Xor，两者不同则为 1）

第二步：分三组来理解，瞬间条理清晰

这张表本质上把跳转指令分成了三大门派：

第三步：逐条拆解核心难点（有符号 jg​ 和无符号 ja 的区别）

这是新手最容易炸裂的地方，我们对比着看：

• ​jg​​ （有符号大于） ：条件为 ~(SF^OF) & ~ZF​
  意思是：ZF = 0（不相等） 且 SF 和 OF 相同。
  底层逻辑：cmp a, b​ 做 a - b​。如果没溢出（SF=OF），结果的 SF 就是真实正负；如果溢出（SF≠OF），真实正负与 SF 相反。SF^OF​ 就是用来修正这个“真实符号”的。~(SF^OF)​ 表示“真实结果不是负数”，即 a >= b​。再配合 ~ZF​（排除等于），最终就是 ​a > b​。
• ​ja​​ （无符号大于） ：条件为 ~CF & ~ZF​
  意思是：ZF = 0（不相等） 且 CF = 0（没有借位） 。
  底层逻辑：cmp a, b​ 做 a - b​。如果 a < b​，减法会产生借位（Borrow） ，CF 置 1。所以 ~CF​ 表示 a >= b​，再配合 ~ZF​ 排除等于，最终就是 ​a > b​（无符号视角）。

实战演练（帮你融会贯通）

假设你写了 cmp eax, ebx：

1. 如果 eax = 5, ebx = 3（有符号/无符号都是 5>3）：

   • 计算 5-3=2​，**ZF=0, SF=0, OF=0, CF=0**。
   • jg​ 成立（~(0^0)=1​ 且 ~0=1​），ja​ 也成立（~0 & ~0=1）。

2. 如果 eax = -1 (0xFFFFFFFF), ebx = 2（重点）：

   • 计算 -1 - 2 = -3​，**ZF=0, SF=1, OF=0, CF=0**（无符号视角下没借位）。
   • ​jg​​：~(1^0)=~(1)=0​ → 不跳转（因为 -1 确实 不大于 2）。
   • ​ja​​：~CF(1) & ~ZF(1) = 1​ → 跳转！ （因为无符号数 0xFFFFFFFF 确实大于 2）。

总结：这张表怎么看？

看三列联动：
指令名（我要干什么） → 条件列（CPU 内部怎么算） → 描述列（对应的高级语言写法）。

你写代码时，心里只记右边“描述列” （Equal、Greater、Below），左边复杂的 SF^OF​ 交给 CPU 硬件去算。这张表的存在，是为了让你在调试器里看 RFLAGS时，能反推出 CPU 为什么会跳转。比如你看到 SF=1, OF=0​，你就知道 CPU 刚执行了 jl​（小于）的跳转，因为 SF^OF = 1。

‍

absdiff:
	cmpq %rsi, %rdi #x:y  %rdi是第一参数 %rsi是第二参数 但是右边减去左边，就是x-y
	jle .L4 #有符号转跳 小于或等于的时候触发
	movq %rdi, %rax #永远是 指令 source dest 所以是把rdi复制到rax
	subq %rsi, %rax #rax = rax - rsi 也就是 rdi-rsi x-y 目标 = 目标-来源
	ret	#返回值
.L4:	#我们把这种类型叫做标签
	movq %rsi, %rax
	subq %rdi, %rax
	ret

‍

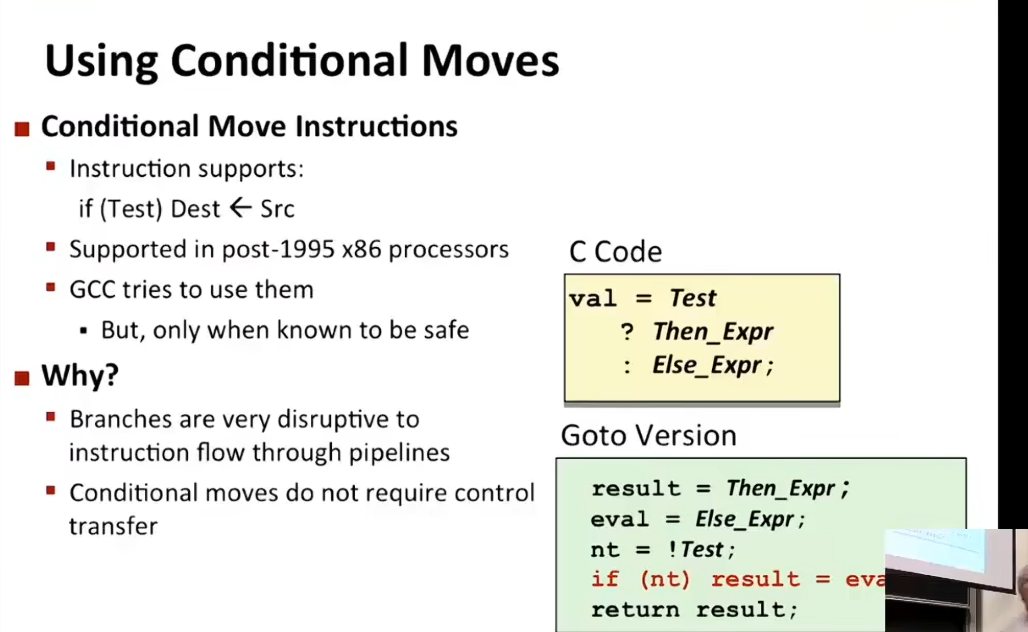

条件移动指令（cmov）

看图中的 ​C 代码​：val = Test ? Then_Expr : Else_Expr;

再看 ​Goto 版本​（这是模拟 cmov 的汇编思想）：

1. result = Then_Expr; （先假设条件成立，把“真分支”的值存起来）
2. eval = Else_Expr; （不管三七二十一，先把“假分支”的值也算出来）
3. nt = !Test; （判断条件是否“不成立”）
4. if (nt) result = eval; （如果条件确实不成立，就把刚才算好的假分支值覆盖掉 result）

翻译成硬件指令​：这里的第 4 步 if (nt) result = eval​，正好对应一条 ​​cmov​​ 指令​！
即在 AT&T 下写：cmovne %rsi, %rax​（如果不等于，就把 eval​ 的值给 result）。

‍

因此，刚才的计算绝对值的代码，如果使用了条件移动指令进行优化，会长这样:

absdiff:
	movq %rdi, %rax #把x复制到rax
	subq %rsi, %rax #rax = rax - rsi 当前rax的值是x-y
	movq %rsi, %rdx #把y复制到rdx
	subq %rdi, %rdx #rdx = rdx - rdi 当前rdx是y-x
	cmpq %rsi，%rdi #rdi-rsi (也即是x-y)产生了一个状态码寄存到RFALG
	cmovle %rdx, %rax  #根据上一步的运算结果决定返回的是哪一个值
	ret

‍

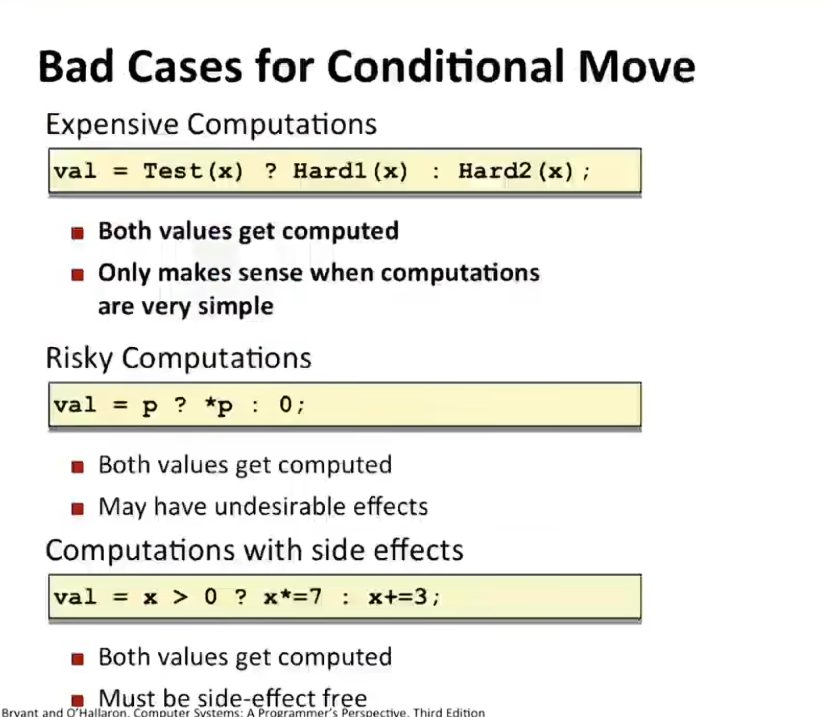

这里解释了，在哪些情况下不能用条件移动指令：

1. 昂贵的计算（Expensive Computations）

场景​：val = Test(x) ? Hard1(x) : Hard2(x);

• 为什么会炸​：如果 Hard1​ 和 Hard2​ 是复杂的函数（比如涉及几百次循环、除法 div​ 或浮点运算），用 cmov​ 意味着 ​CPU 必须把这两套复杂的逻辑全都跑完​，最后才扔掉其中一个结果。这会导致​计算资源翻倍，不仅没提速，反而比先判断再跳转（只算一边）慢得多。
• 何时能用​：只在 Hard1​ 和 Hard2​ 都是​极其简单的加减法​（像你的 x-y​ 和 y-x​）时，cmov 才划算。

2. 危险的计算（Risky Computations）

场景​：val = p ? *p : 0;（判断指针是否为空，不为空则取值）

• 为什么会炸​：cmov​ 会把 *p​（解引用指针，即读内存）和 0​ 同时执行​。如果 p​ 真的是 NULL​（空指针），CPU 在执行 *p​ 的一瞬间就会触发​缺页错误（Segmentation Fault） ，程序直接崩溃。
• 救星 ​jmp​​：用 jmp​ 的话，CPU 先判断 p​，只有确认 p​ 不是 NULL​ 时，才去执行 *p 读内存，绝对安全。

3. 带有副作用的计算（Side Effects）

场景​：val = x > 0 ? x*=7 : x+=3;​（注意，这里修改了 x 本身）

• 为什么会炸​：cmov​ 会同时修改 x​（先乘以 7，又加上 3）。无论条件成不成立，x​ 都被蹂躏了两次，最终的 x​ 值完全是错的（违反 C 语言的 if-else 语义）。
• 救星 ​jmp​​：只有判断为真，才执行 x*=7​；判断为假，才执行 x+=3​，x 绝对只被修改一次。

‍

C语言中有三种循环 while for do-while。当然也可以用goto来实现

long pcount_goto (unsigned long x){
	long result = 0;
	loop:
		result += x & 0x1;
		x>>=1;
		if (x) goto loop;
	return result;
}

‍

那么在汇编中，这个程序会变成：

loop:
    movq %rdi, %rax   # 取 x
    andq $1, %rax     # 取最低位
    addq %rax, %rsi   # 累加到 result
    shrq $1, %rdi     # 右移（这里就是 x >>= 1 的汇编！）
    testq %rdi, %rdi  # 判断 x 是否为 0
    jne loop          # 不为 0 则跳回

‍

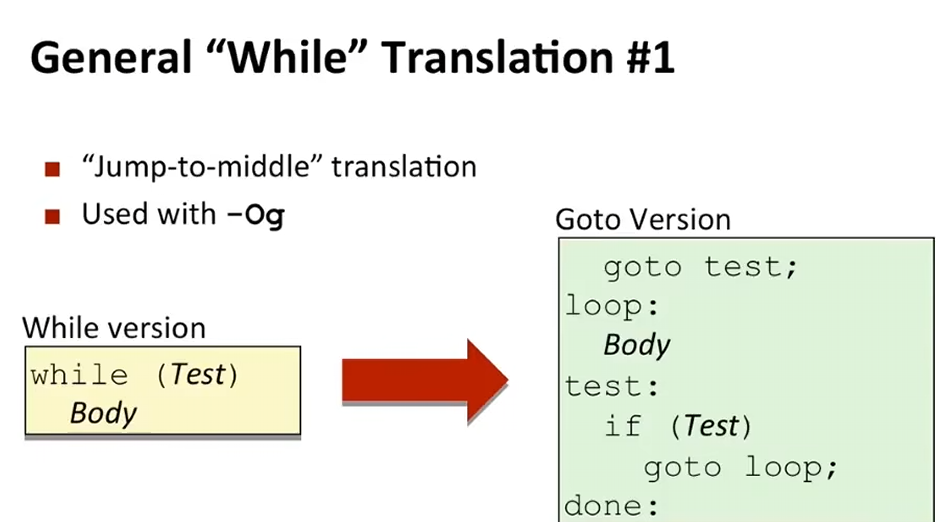

实际上 对于while 循环 编译器有两种转换方式（-Og）

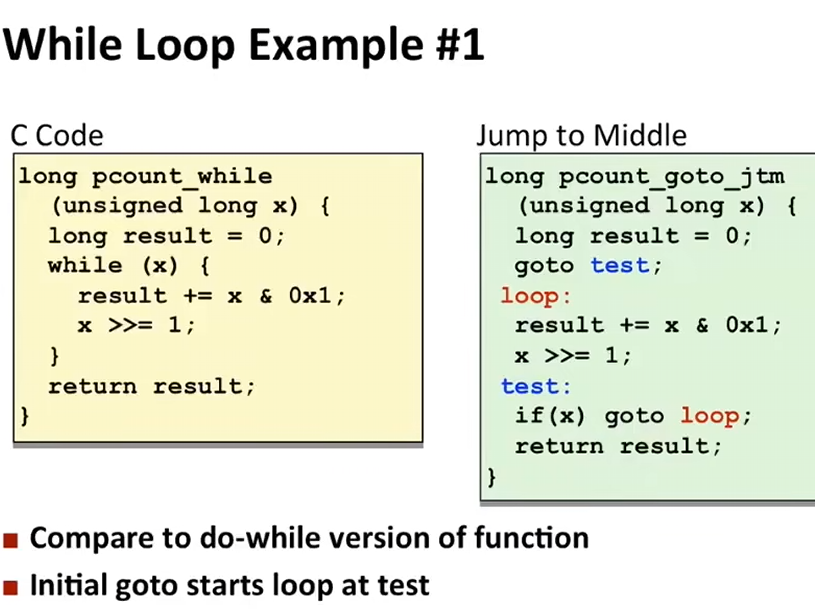

第一种：

long pcount_goto_jtm(unsigned long x) {
    long result = 0;
    goto test;          // ① 第一步：无条件跳转，跳过循环体
loop:
    result += x & 0x1;  // ③ 循环体执行
    x >>= 1;            // ③ 循环体执行
test:
    if(x) goto loop;    // ② 判断条件：如果 x 为真，跳回 loop；否则退出
    return result;
}

执行顺序是：① 跳转到 test → ② 判断 if(x) → 如果为真，③ 执行 loop → 执行完 loop 后，代码自然向下执行到 test 标签（回到 ②）→ 再次判断……

‍

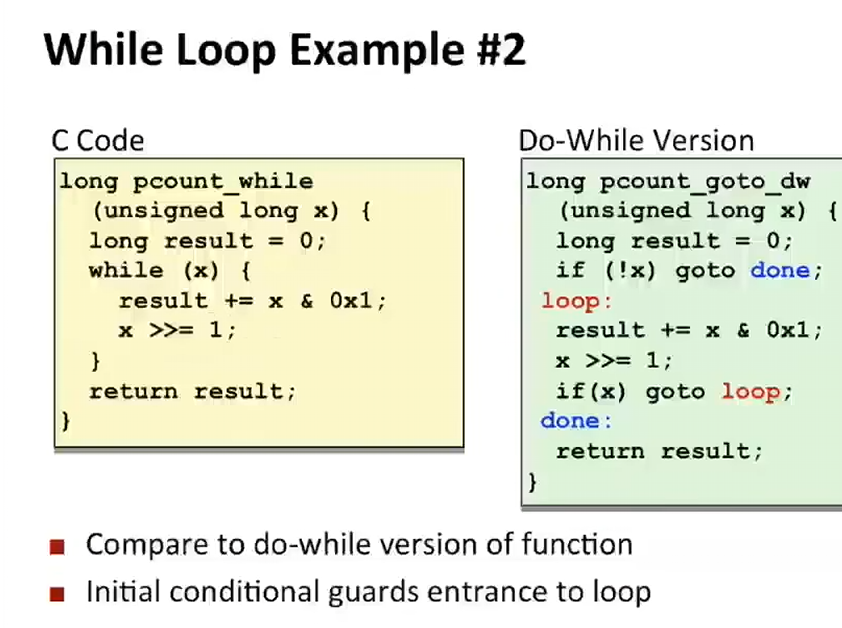

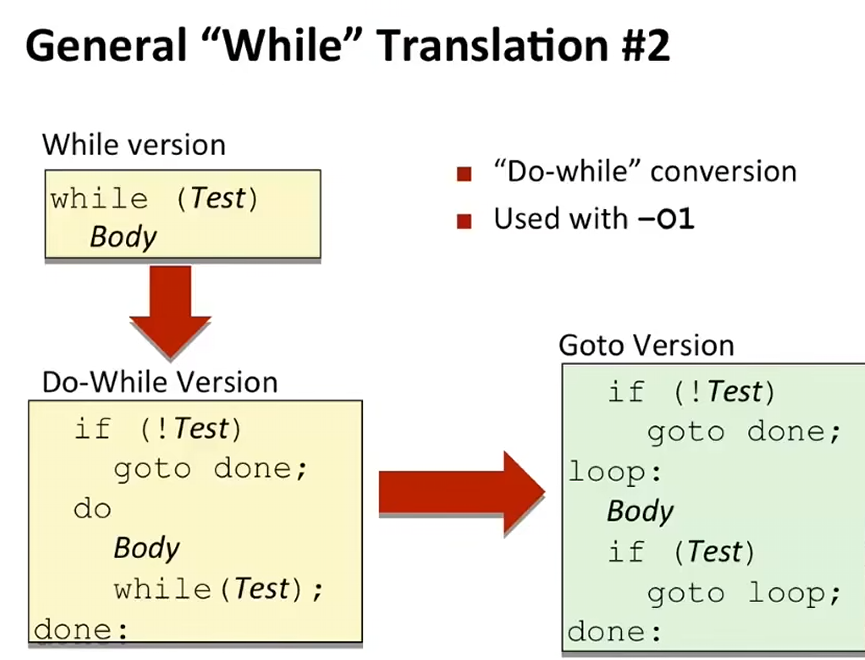

将while转换为do-while 但先进行条件判断

if (!x) goto done;  // ① 入口：先判断是否要跳过整个循环（守卫）
loop:
    result += x & 0x1;
    x >>= 1;
    if(x) goto loop; // ② 底部判断，拉回执行流
done:
    return result;

• 入口方式​：用条件分支 if (!x) goto done 显式拦截“执行 0 次”的情况。
• 循环驱动​：同样靠底部的 if(x) goto loop。
• 特点​：这种模式等价于 if (x) do { ... } while (x);​，即先加一层防护网，确保进入循环时 x 肯定非零

‍

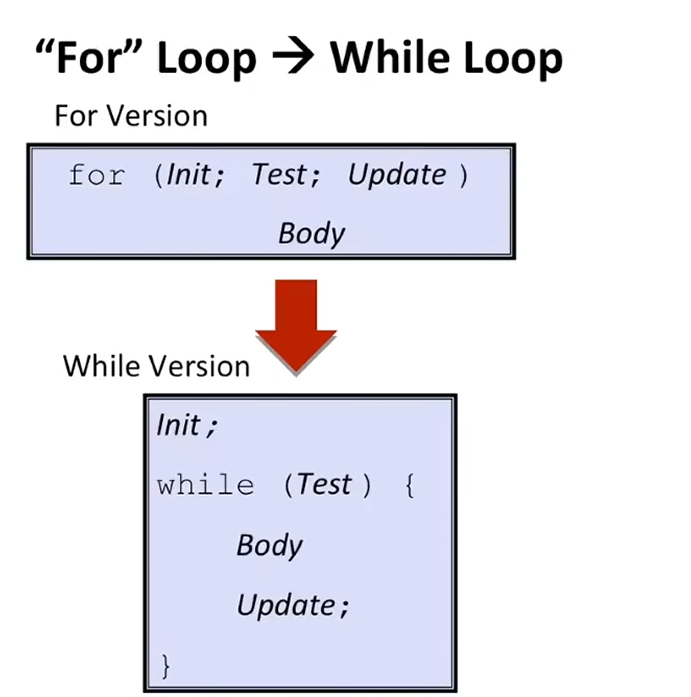

For循环

‍

switch语句：

‍

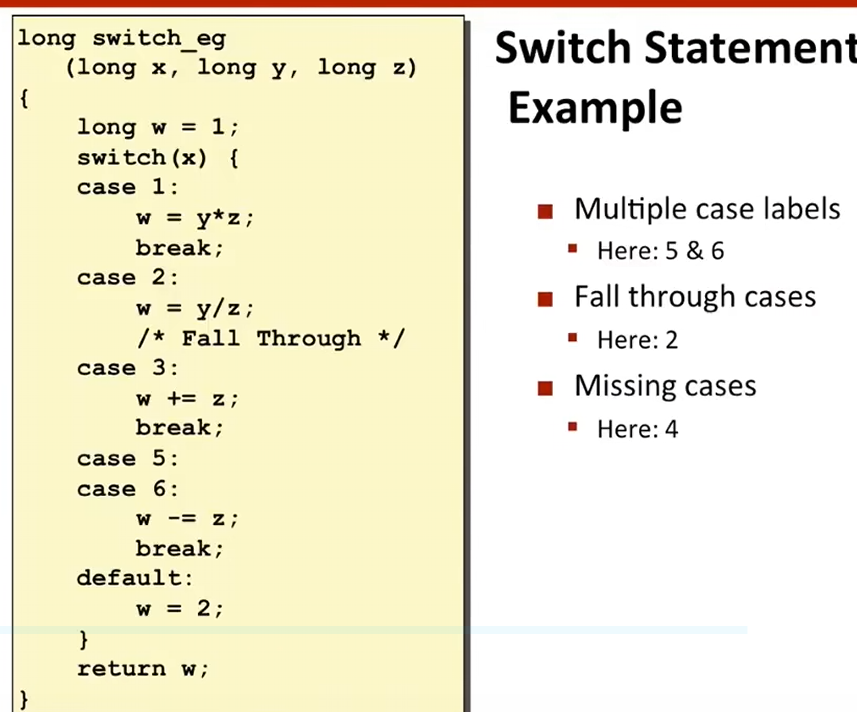

例如有下列程序

long switch_eg(long x, long y, long z){
	long w = 1;
	switch(x){
	...
	}
	return w;
}

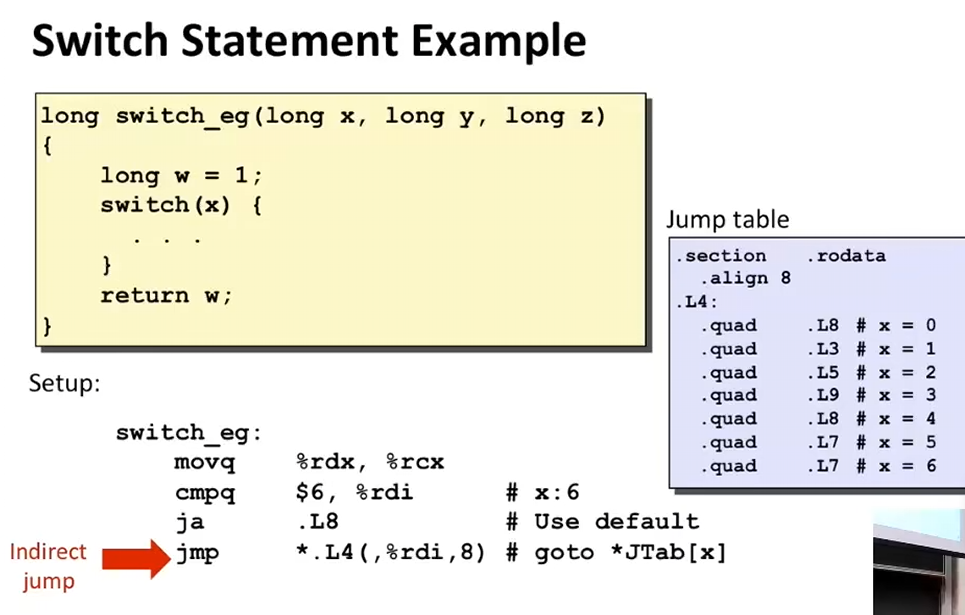

在64位系统中参数存储遵循 dsdc89 rdi rsi rdx rcx r8 r9，因此汇编层面就是

switch_eg:
	movq %rdx, %rcx #把 rdx 复制到 rcx 也就是备份z
	cmpq $6, %rdi #运算 %rdi - 6 就是 x-6
	ja .L8	#根据刚才RFLAG的运算结果，直接判断是否要转跳到L8
			#即 x是否无符号大于6。如果是，跳到默认情况（default）。
	jmp *.L4(,%rdi,8)
			#这是计算地址并跳转，那么在这里 L4就是转跳表的基地址，rdi是索引，以8为步长进行跳转

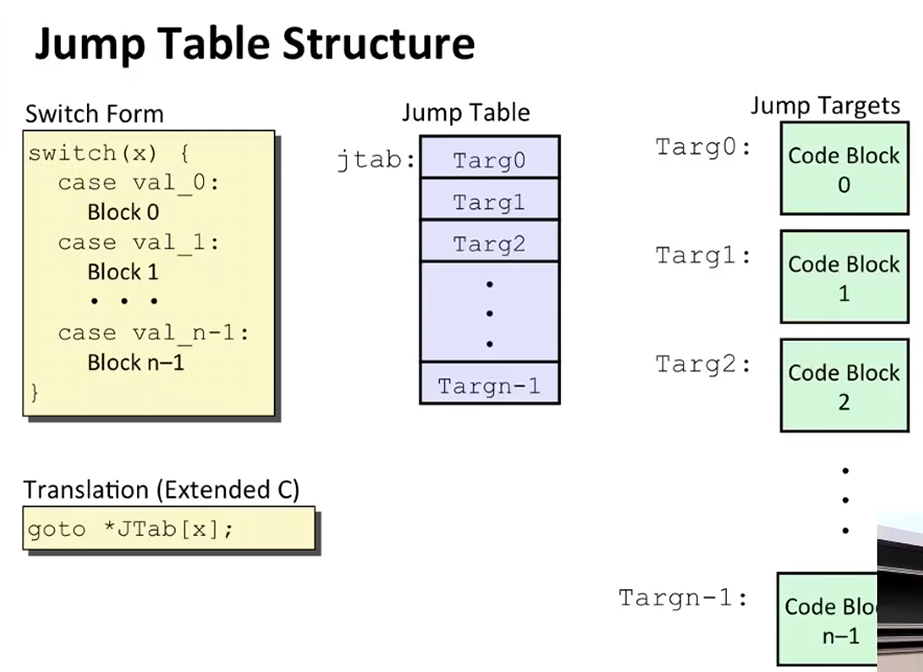

jmp *.L4(,%rdi,8) 到底怎么跳？

这是 AT&T 语法中最经典的跳转表寻址写法，拆开来看：

假设 .L4​ 标签处存放了 7 个地址（对应 case 0​ 到 case 6），内存布局如下（地址从低到高）：

• 如果 x = 2​，计算 .L4 + 16​，取出里面的地址，跳转到 case_2。
• 如果 x = 5​，计算 .L4 + 40​，取出地址，跳转到 case_5。

jumptbale 从物理空间（严格说是虚拟地址空间）上是绝对连续的。

你可以把这段 .quad​ 声明​完全等同于 C 语言中的一个全局数组 ​void *JTab[7]​ ，数组元素在内存中就是一个挨一个紧密排列的。

‍

对于case1：

switch(x){
	case 1:   #.L3
		w = y*z;
		break;
}

在汇编层面（dsdc89）

.L3:
	movq %rsi, %rax #y复制到rax，因为rax会作为被return的那个值
	imulq %rdx, %rax # %rax = %rax * %rdx就是 y*z
	ret

‍
