L12 Cache Memories

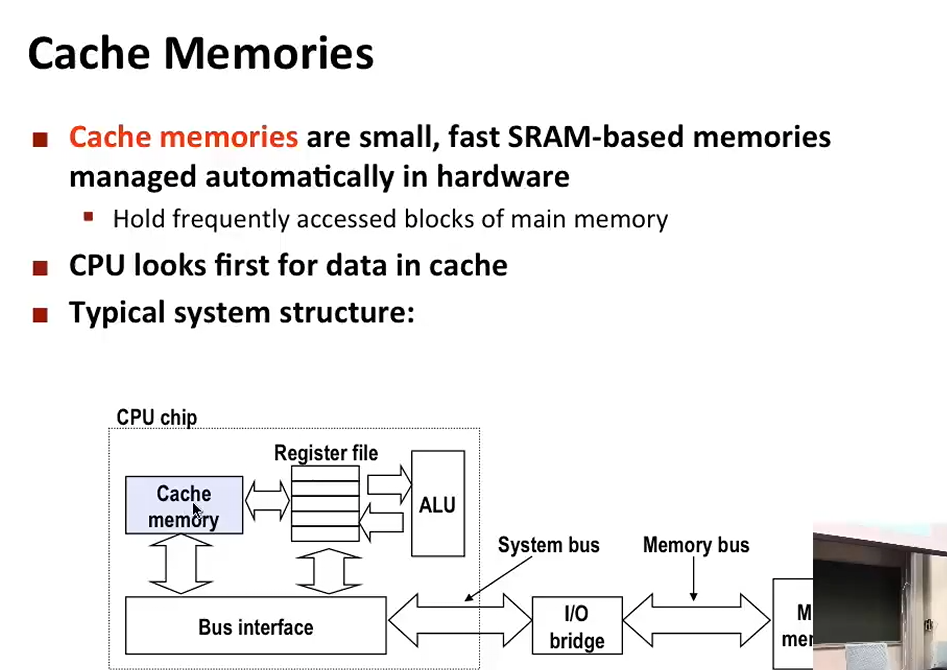

之前提到过 CacheMemory 是一种高速缓存（集成在CPU上面的 SRAM）且完全由硬件操作（与操作系统无关）

‍

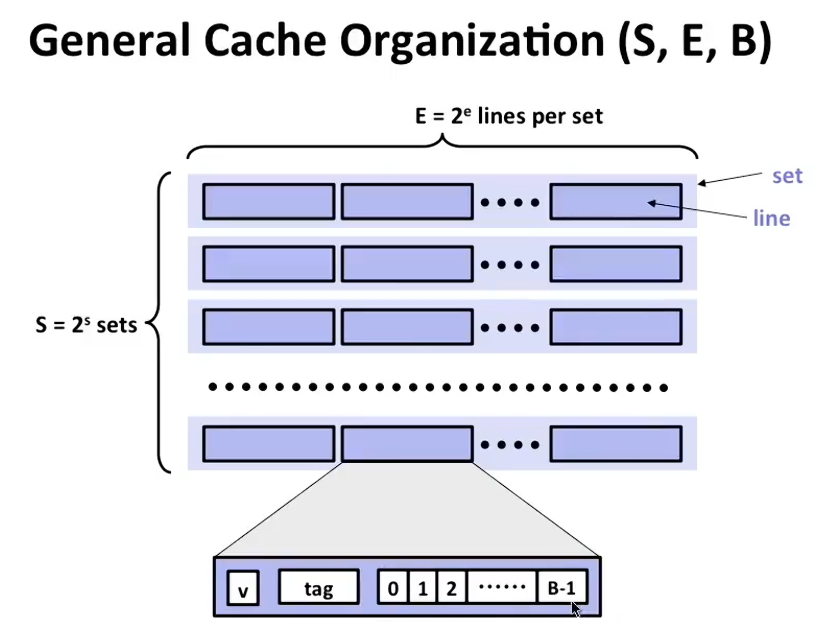

通用缓存结构模型（SEB模型）:

• S = 2^s (Sets) ：组数。整个缓存被划分成了 S个组（Set）。
• E = 2^e (Lines per set) ：每组包含的行数（Line） ，也被称为相联度（Associativity） 。图中的大括号标明了“E = 2^e lines per set”。
• B (Block size) ：块大小。每一行（Line）里面实际存储的数据块大小，通常是 64 字节（也就是你之前学的“缓存行 Cache Line”）。

同时 每行中还有三个部分：

1. 有效位（Valid bit） ：标记这行数据是否有效。
2. 标记（Tag） ：用来比对地址，确认是不是你想要的那个数据。
3. 数据块（Data block） ：大小为 B 字节的实际数据。

‍

总的大小就是 ： S * E * B

‍

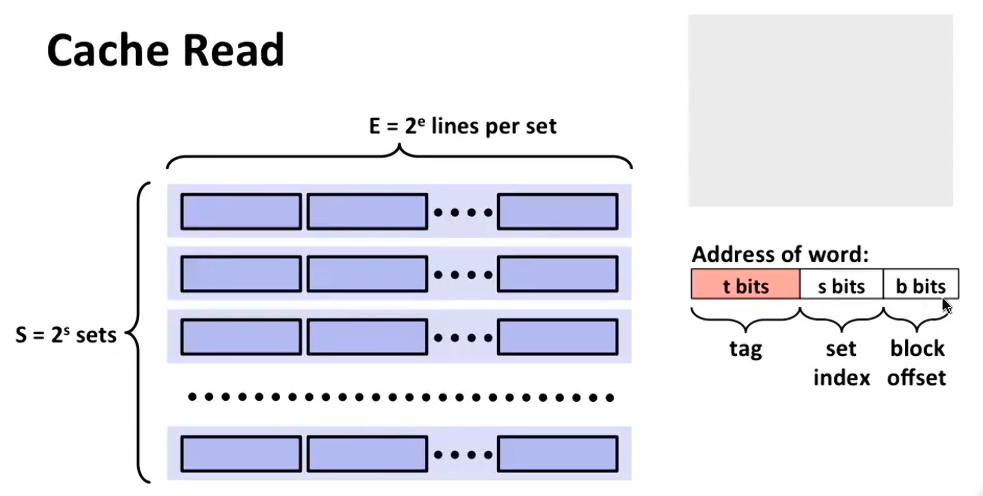

当 CPU 要访问一个内存地址时，硬件会将这个地址切分成三部分：

1. 组索引（Set Index, s 位） ：直接决定了这个数据必须去哪个组找。因为有 S=2^s 个组，所以需要 s 位来寻址。注意：一个内存块只能映射到唯一的一个组！
2. 标记（Tag, t 位） ：找到组后，组里有 E 行。硬件需要对比这 E 行的 Tag，看看哪一行的 Tag 正好匹配。如果匹配且有效位为1，就命中了。
3. 块内偏移（Block Offset, b 位） ：找到了对应的行后，用这 b 位在 64 字节的数据块里，精确找到你要的那个字节。

‍

假设现在有一个8位的CPU，缓存大小是32字节，块大小为16字节，那么关联度即为2路，只有一组：

• 总大小 = 64字节
• 块大小（B）= 16字节
• 相联度（E）= 2路
• 组数（S）= 2组

那么在这里 一共2组 需要1位来进行寻址。对于16个字节，需要4位来进行寻址
那么地址就可以被拆分成

总位数 8 = 标记(t) + 组索引(s) + 块内偏移(b)
8 = t + 1 + 4 => t = 3 位
所以地址格式是： ​[ Tag (3位) | Set (1位) | Offset (4位) ]

物理缓存结构：

• 组0：行0, 行1
• 组1：行0, 行1
• 每一行 = 1个有效位(Valid) + 3位Tag + 16字节数据

那么现在假设有地址 0x24(二进制 0010 0100)。我们首先需要对地址进行拆分，tag就是001 set就是0 offset就是4

那么接下来 CPU去缓存里面找这个数据的时候，直接去找第0组（因为set是0），找到了0组之后就去找对应的tag标记：

1. 如果恰好0组里面的两行，其中有一行的tag是001 那么直接从这一行的16字节数据块里面取出第四个字节的数据。这是缓存命中
2. 如果找不到这样一个tag位001的行，CPU会去内存把地址 ​0x20​ 开始的 16 个字节全部搬到组0的某一行（假设是行0），把这行的 Tag 改成 ​001​。随后再从这一行的 16 字节数据块里，取出第 4 个字节的数据。这是 缓存未命中

问题：为什么是从 ​0x20​ 开始的 16 字节？

因为在硬件层面，内存的读取是按块对齐的。

回头看我们的地址切分（8位地址）：
​[ Tag (3位) | Set (1位) | Offset (4位) ]

我们请求的地址是 ​0x24​（二进制 ​0010 0100）。
把它套进格式里：

• Tag = ​001
• Set = ​0
• Offset = ​0100 (十进制4)

关键点来了​：Offset 是 4 位，能表示 0~15 共 16 个字节。它决定了你要的数据在 16 字节块里的​精确偏移​。
但是，当你从内存把整个块搬运到缓存时，你不可能只搬 Offset 为 4 的那个字节。你​必须搬运整个 16 字节的块（Block） 。

为了把这个 16 字节的块找出来，硬件需要知道它的​起始地址​。起始地址的算法很简单：​把偏移量（低4位）全部清零。

0x24​（​0010 0100​）把低4位清零，就变成了 ​0x20​（​0010 0000​）。
所以，内存块是从 ​0x20​ 开始的，一直到 ​0x2F​（共16个字节）。CPU实际上在底层总线上的操作是：“把 ​0x20​ 到 ​0x2F 这段连续的内存块，全部给我拉过来！”

‍

你可能觉得“一次取1个字节放到寄存器”听起来很小气。实际上，现代64位CPU的​数据总线宽度通常是64位（8字节）或更宽。

• 如果你在C语言里定义 ​long x = 0;，CPU会执行一条8字节的读取指令，一次性从缓存里拿走 8 个字节塞进寄存器。
• 如果你定义 ​char c = 'A';，CPU才会只拿1个字节（因为程序只要求处理1个字节）。
• 甚至在处理AVX2向量指令时，CPU会执行 ​vmovdqu​，一次性从缓存拿走 32 个字节塞进 YMM 寄存器。

总结

• 内存到缓存：像搬家一样，为了效率，必须整箱（16字节、64字节）搬。
• 缓存到CPU：像取快递，你需要多少就拿多少（1字节、4字节、8字节）。
• 这两者的完美配合，加上空间局部性，才让你那 4 个时钟周期的缓存读取发挥出了 100 个周期内存读取都达不到的性能优势。

‍

缓存又可以根据具体的分布，分为以下三类：

• 直接映射（Direct Mapped, E=1） ：每个组恰好有一行。内存块严格映射到一个特定的缓存行。如果两个块映射到同一行，它们就会反复驱逐对方（冲突未命中）。
• 组相联（Set Associative, 1 < E < S） ：每个组有 E 行（例如，2路、4路、8路、16路）。内存块映射到一个特定的组，但可以放置在组内的任何一行。这减少了冲突未命中。
• 全相联（Fully Associative, E=S） ：只有一个组。内存块可以放置在缓存中的任何位置。需要比较所有行的标签。硬件复杂且昂贵，但消除了冲突未命中。

‍

刚才的这些都是内存读取，那么如何写回内存呢？这里有两种方案：

方案一：Write-through（直写法）

• 做法：每次 CPU 修改 L1 缓存，硬件立刻、同步地把新数据写入 L2、L3，最终写入主存。
• 缺点：太慢了。主存的延迟是 100 个周期，如果每次写个变量都要等主存，CPU 的性能会被严重拖垮。
• 优点：实现简单，主存里的数据永远是最新的。

方案二：Write-back（写回法）—— 现代CPU的绝对主流

• 做法​：CPU 修改数据时，​只修改 L1 缓存里的内容​，根本不管主存。那么，怎么保证最终一致性呢？靠​ “脏位（Dirty Bit）” 。

• “脏位”是什么意思？
  缓存行里不仅有数据、Tag，还有一个额外的比特叫做脏位。

  • 当 L1 里的数据被修改时，硬件把这个缓存行的脏位置为 ​1，表示“我变脏了，我和主存不一样了”。
  • 之后如果 CPU 又要写这个数据，继续改 L1，脏位保持 ​1。
  • 关键点来了：​只有当这行缓存因为容量满了或者冲突，要被踢出（Replacement/Eviction）时​，硬件才检查脏位。如果是 ​1，就把修改过的数据一次性写回下一级缓存（L2），最终写回主存。
  • 如果这行缓存被踢出时，脏位是 ​0（表示没改过），那就直接扔掉，不需要写回，省了一次内存操作。

‍

‍

但是，之前提到过，一些长期不使用的缓存行会被踢出，但是假设现在要给一个内存中的数据重新赋值，怎么办？所以缓存的写入也分为hit和miss，针对写入未命中，CPU有两种策略：

策略一：写分配（Write Allocate）

这是现代CPU（如Haswell）最常用的策略，通常和写回法（Write-back） 搭配使用。

完整流程：

1. CPU 要写 ​x = 5​，发现 ​x​ 不在缓存里（​Write Miss）。
2. CPU 向主存请求 ​x​ 所在的整个​内存块（比如64字节） 。
3. 把内存块拉进 L1 缓存（分配缓存行），此时它还是旧的。
4. CPU 在缓存里修改 ​x 的值为 5。
5. 把这一行的​脏位（Dirty Bit）置为 1。
6. 之后，当这一行需要被踢出（Eviction）时，硬件检查脏位，发现是1，把它写回下一级缓存或主存。

为什么要这么做（拉上来再改）？
这完美利用了​空间局部性​。虽然你只想写 ​x​ 这一个变量，但程序往往紧接着会写相邻的 ​y​、​z。既然未来大概率要用这块数据，不如现在就把整个块拉上来，一劳永逸。

策略二：非写分配（No-Write Allocate / Write Around）—— 绕过缓存

有些情况下，CPU 不拉取数据，而是直接往内存里写。

完整流程：

1. CPU 要写 ​x = 5​，发现 ​x​ 不在缓存里（​Write Miss）。
2. CPU ​不把内存块拉进缓存，而是直接把这个写操作发送到下一级缓存，最终写入主存。
3. 只有当你后面真正去读 ​​x​ 的时候，才会发生读未命中（Read Miss），这时才把数据拉进缓存。

为什么要这么做？
想象一个流式写入的场景（比如往内存里写一段巨大的视频数据，写一次就永远不用了）。如果每次都“拉上来再改”，缓存会被这些“用过即扔”的数据瞬间填满（这叫做缓存污染 Cache Pollution），把其他有用的热点数据挤出去。
因此，非写分配通常和直写法（Write-through） 搭配使用。既然数据直接用完就不用了，就没必要在缓存里占个坑。

‍

‍

‍

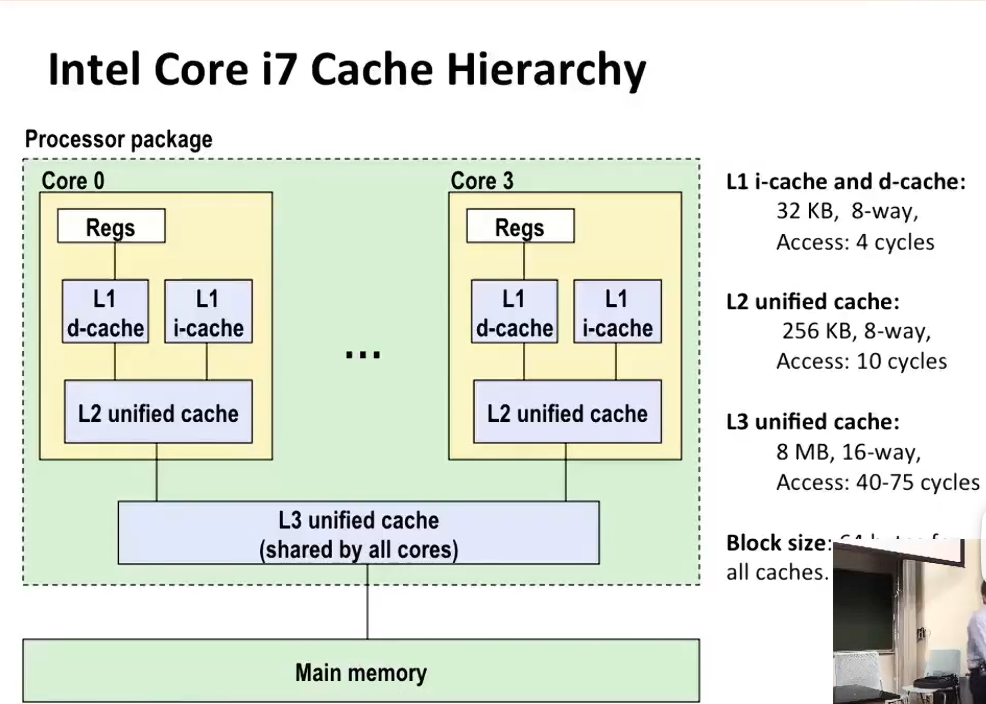

• L1 缓存：每个核心绝对私有。
  由于 L1 极快（4个周期），它必须紧挨着 CPU 核心。每个核心通常有两个 L1：​L1i​（指令缓存，比如 32KB）和 ​L1d（数据缓存，比如 32KB）。两个核心之间完全看不见对方的 L1 数据（除非通过缓存一致性协议同步）。
• L2 缓存：每个核心绝对私有。
  L2 通常比较大（比如 256KB 到 2MB），但依然紧挨着核心。每一个核心都有自己独立的 L2，速度比 L1 稍慢，但容量更大。
• L3 缓存：所有核心共享（Shared）。
  L3 通常是一个巨大的缓存池（比如 16MB、32MB 甚至 128MB）。它被划分成多个“切片（Slices）”，通过片上环形总线（Ring Bus）或 Infinity Fabric 连接。所有核心都可以访问整个 L3，但访问不同切片的速度可能会有微小差异。

为什么这样设计？

• L1/L2 私有：因为距离近，延迟极低。如果 L1 共享，多个核心同时抢一个 L1，会导致严重的性能灾难（就像十字路口没有红绿灯）。
• L3 共享​：为了​数据共享和进程迁移。如果两个核心（运行同一个进程的不同线程）需要共享同一块数据，它们可以在 L3 里找到。如果没有共享 L3，一个线程修改了数据，必须写回主存，另一个线程再从主存读，延迟极高。

‍

缓存的性能表现可以由下面三个维度来评估：

1. 缓存未命中率

   对于L1缓存来说通常是10%

   对于L2来说可能非常小，具体取决于缓存大小

2. hit到缓存用的时间

   包含：处理器发出指令到实际到达缓存的时间，以及明确缓存在哪里的时间

   常见的时间：

   1. L1缓存需要4个时钟周期
   2. L2缓存需要10个时钟周期

3. 缓存未命中时消耗的时间：

   通常是50-200时钟周期

‍

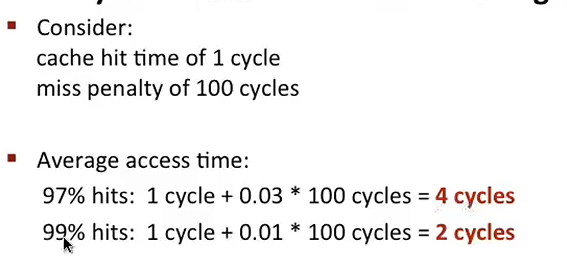

实际上 99%的缓存命中率的性能时 97%的两倍

‍

那么，如何编写缓存友好的代码呢？

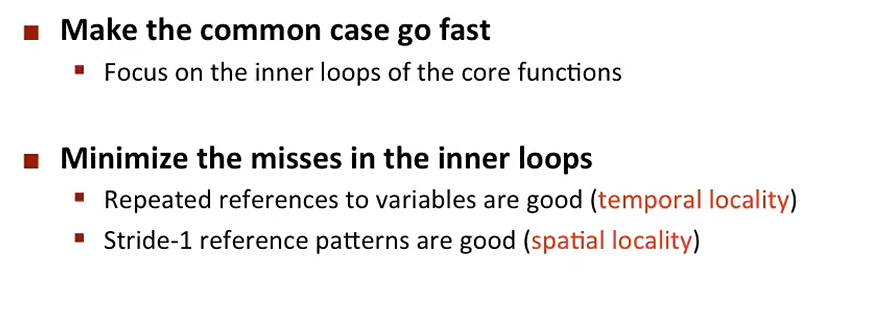

策略一：Make the common case go fast（让常见情况变快）

• 幻灯片细节：Focus on the inner loops of the core functions（关注核心函数的内部循环）。
• 背后的原理​：根据程序的局部性，程序 90% 的时间都花在了 10% 的代码上，而这 10% 中绝大多数是​内层循环（Inner Loops） 。
• 结合你的经验​：你之前看的“2×2循环展开”、“Haswell CPU的流水线”、“AVX2向量化”，全都是针对内层循环在做文章。因为只要内层循环的代码在 L1 缓存里（指令局部性），数据在寄存器里（时间局部性），CPU的乱序执行引擎就能疯狂并行。优化外层代码（比如初始化变量）对性能毫无意义，纯属浪费时间。

策略二：Minimize the misses in the inner loops（最小化内层循环的未命中）

这是整张幻灯片的核心。它给出了两个非常具体的编程准则：

1. “Repeated references to variables are good (temporal locality)” —— 重复引用变量是好的（时间局部性）

• 通俗理解​：在内层循环里，尽量反复使用同一个变量（比如 ​sum​、​i、临时指针）。
• 硬件原因​：因为这些变量会被编译器直接放进​寄存器​（0周期），或者至少稳稳留在 ​L1 缓存（4周期）。如果内层循环里出现很多“只用一次”的变量，它们会不断挤占缓存行（发生容量未命中），甚至需要去主存取（100周期）。
• 编程实操​：把循环外能算好、内层循环里一直用不变的值提取出来（之前讲过循环不变量外提），或者在循环里写 ​x += a[i] 而不是反复去读写全局变量。

2. “Stride-1 reference patterns are good (spatial locality)” —— 步长为1的引用模式是好的（空间局部性）

• 通俗理解​：在内层循环里，访问内存的步长最好是 ​1（连续访问） ​，比如 ​a[i], a[i+1], a[i+2]。
• 硬件原因​：还记得 64 字节的缓存行（Cache Line） 吗？如果你步长为1，你读 ​a[0]​ 时，缓存会把 ​a[1]​ 到 ​a[15] 全拉进来。后面 15 次访问全部“秒中”缓存（命中）。
• 反面教材（即之前我们讨论过的多维数组陷阱） ​：如果在内层循环里做 ​a[i][j]​ 且 ​j​ 是内层循环，而数组是行优先存储的，那么每次 ​j++​ 实际内存地址跳跃了 ​N*4​ 个字节。这会导致​跨步引用（Stride-N） ，每次访问都会发生缓存未命中，缓存行被严重浪费，性能暴跌几十倍。

‍

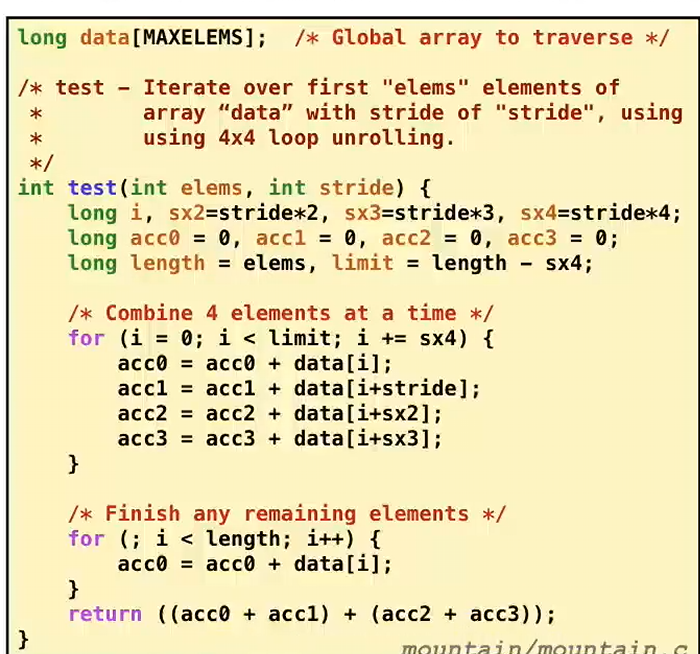

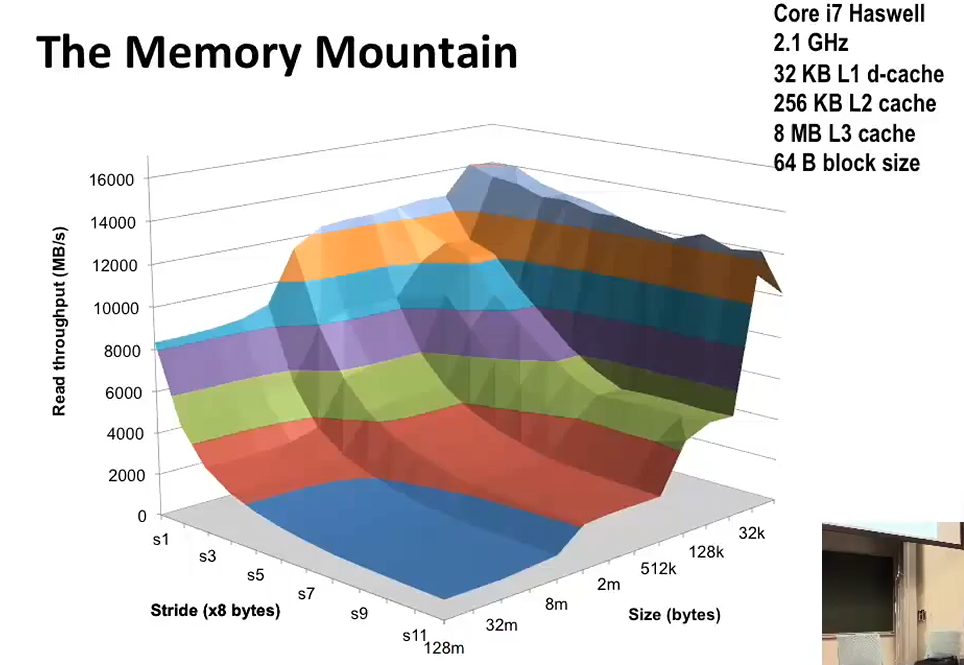

存储器山（The Memory Mountain）用来可视化 “程序的内存访问模式” 与 “计算机存储层次结构” 之间的博弈。这座“山”的高度，代表了 CPU 读取内存的吞吐量（Throughput，单位是 MB/s） 。
它有两个水平坐标轴和一个垂直坐标轴（山峰高度）：

1. X轴：步长（Stride） —— 决定空间局部性。
2. Y轴：工作集大小（Elems，即数组长度） —— 决定时间局部性和缓存容量溢出情况。
3. Z轴（高度）：读取吞吐量 —— 代表性能。

‍

不同的区域代表了不通的缓存/内存范围 从上到下依次为 L1 L2 L3 DRAM

山巅（左上角：s1，极小的 Size）

• 当 ​stride = 1（连续访问）且数组小于 32KB 时，整个数组可以完美塞进 L1 缓存。
• 空间局部性拉满（每次拉取一个 64B 缓存行能用8次），时间局部性拉满（反复重用 L1 里的数据）。
• 吞吐量达到最高峰（约 14000~16000 MB/s），这是 CPU 硬件的极限速度。

三级台阶（沿着 s1 轴，向大 Size 走）
你会看到图中的山体不是平滑下落的，而是有明显的断崖/台阶。这些台阶精准对应了缓存容量的溢出：

• 第一个陡坡（> 32KB） ：数据溢出了 L1，只能去 L2 找。吞吐量下降一截。
• 第二个陡坡（> 256KB） ：L2 也装不下了，去 L3 找。吞吐量继续下降。
• 第三个陡坡（> 8MB） ：L3 全面崩溃，数据只能去主存（DRAM）捞。此时吞吐量直接跌入谷底（几千 MB/s）。这就是经典的内存墙（Memory Wall） 。

悬崖（沿着 Size 轴，向大步长走）
随着步长 ​stride 变大（s3, s5, s7… s11）：

• 哪怕你的数组很小（比如就在 L1 里），如果你每次跳跃 88 字节（s11）去读，由于 88 > 64（缓存行大小），​你每次访问都会拉取一个新的缓存行，且只用其中 8 个字节，剩下的 56 字节全浪费了。
• 空间局部性完全被摧毁，缓存命中率暴跌。你能看到图右侧向着大步长方向形成了一道“悬崖”，吞吐量陡降。

地狱深渊（右下角：大步长 + 大 Size）

• 这是最惨的状态：数组大得装不下（去 DRAM），步长又大得离谱（每次读取都跨越缓存行）。
• 这相当于每次读一个数据都要去主存跑一趟。吞吐量直接跌到最低点（接近 1000~2000 MB/s），形成了图右下角的红色/蓝色低谷。

‍

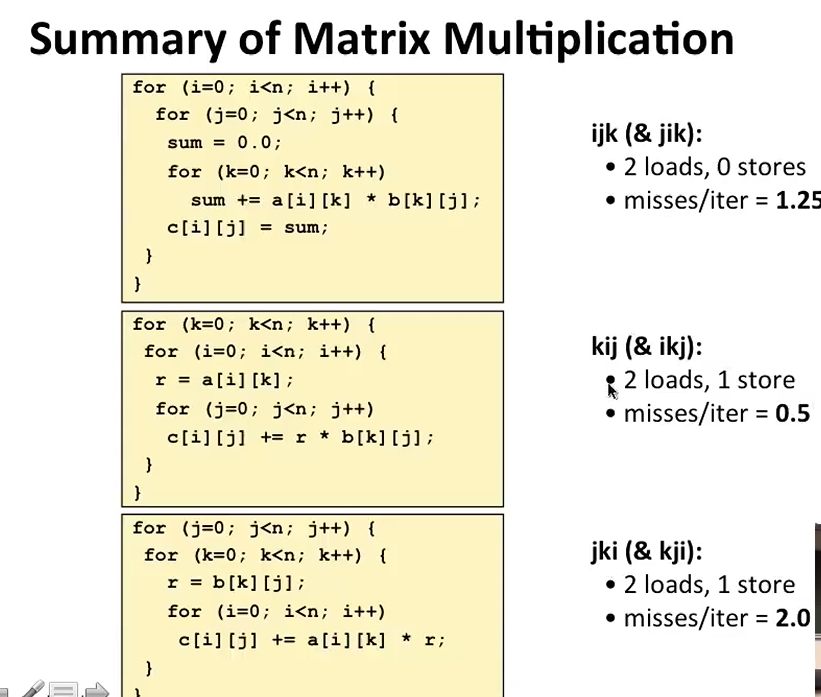

可以通过改善程序的空间/时间局部性来提升内存读写效率，之前提到过

上述例子改善了空间局部性，对于改善时间局部性，我们使用一种叫做“分块”的技术：

‍

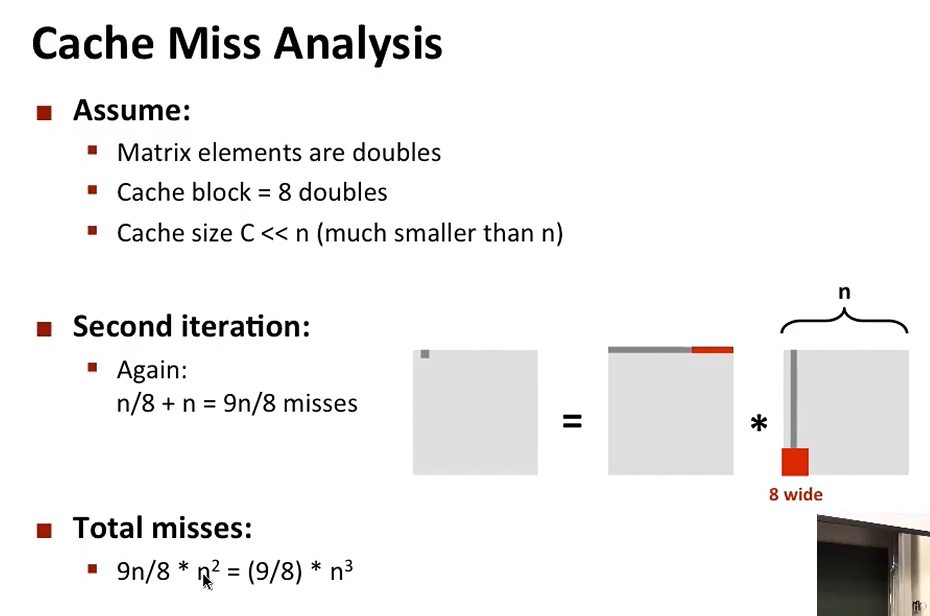

在这个例子中，为了运算矩阵，A 的行利用好了空间局部性（步长1），B 的列完全破坏了空间局部性（步长n）。并且缓存块一次只拉 8 个 double，B 列的访问让缓存行利用率只有 1/8，大量带宽被浪费，直接撞上“内存墙”。

‍

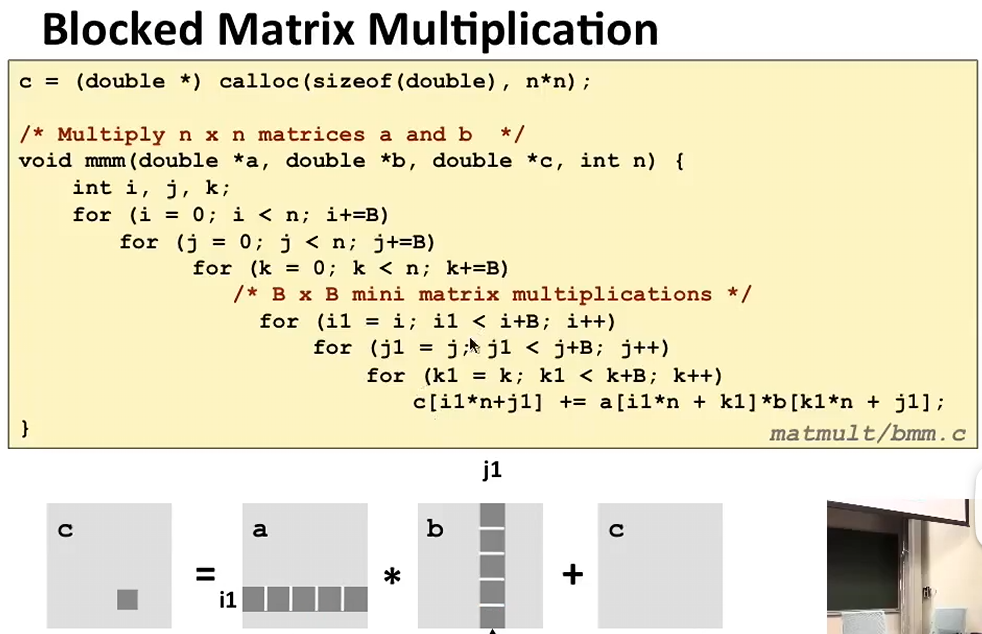

1. 代码逻辑拆解：从“大循环”到“小循环”

这段代码最核心的变化，就是把普通的 ​i, j, k​ 三层循环，变成了​六层嵌套循环​（​i, j, k​ 外层，​i1, j1, k1 内层）。

• 外层三个循环（ ​​i, j, k​​ ） ​：
  每次跳跃 ​B​ 步（​i += B​）。它们负责在宏观层面上定位一个个大小为 ​B x B​ 的​子矩阵块。
• 内层三个循环（ ​​i1, j1, k1​​ ） ​：
  它们负责在微观层面上，完成一个 ​B x B​ 的​小块矩阵乘法。
• 核心计算语句​：​c[i1*n+j1] += a[i1*n + k1]*b[k1*n + j1];​
  注意这里面的 ​a​ 和 ​b​ 的下标：​a​ 用的是 ​i1 * n + k1​，​b​ 用的是 ​k1 * n + j1​。这意味着，​在内层循环中， ​​a​​ 是连续按行访问的（步长为1，空间局部性好）， ​​b​​ 也是连续按行访问的（步长为1，空间局部性好） 。

2. 图解的力量：为什么这么切就快了？

看下半部分的图解：

• ​c​​ 的当前块​：也就是正在被计算的 ​B x B 结果块。
• ​a​​ 的当前行块​：一个 ​1 x B 的行块，连续存储在内存中。
• ​b​​ 的当前列块​：一个 ​B x 1​ 的列块（其实就是 ​B x B 子矩阵的一部分）。

传统的按列遍历 B​：每次只能命中缓存块 8 个 double 中的 1 个。
​现在的分块乘法​：
把 ​a​、​b​、​c​ 分成 ​B x B​ 的小块，只要块大小 ​B​ 选得合适，这三个小矩阵块就能​同时塞进 L1 或 L2 缓存​。
当 CPU 在内层循环计算 ​B x B​ 个小块时，它反复读取这几个小矩阵块里的数据（​时间局部性​），而且访问模式大多是步长为 1 的连续访问（​空间局部性）。这完美避开了内存墙，让缓存行得到了 100% 的利用率。

3. 分块大小 ​B​ 是多少？（极其重要）

代码里没有写死 ​B​ 是多少。在实际工程中，​B​ 通常取 8、16、32 等数值。

• 为什么不能太小？如果 ​B=2​，那么 ​2x2​ 的小块太小，循环控制指令（​i++, j++, k++）的开销会远大于真正干活的乘法指令。
• 为什么不能太大？如果 ​B=1000​，那三个 ​1000 x 1000 的小块总大小（1000×1000×8 bytes×31000×1000×8 bytes×3）远超 L1 缓存（几十KB），分块就失败了，又会掉回“内存墙”。
• 黄金法则​：​B​ 的大小要保证 ​(3 * B * B * sizeof(double)) 能够完全塞进目标缓存层级（通常是 L1 或 L2）。
